Liidesekaart EXSYS EX-44062

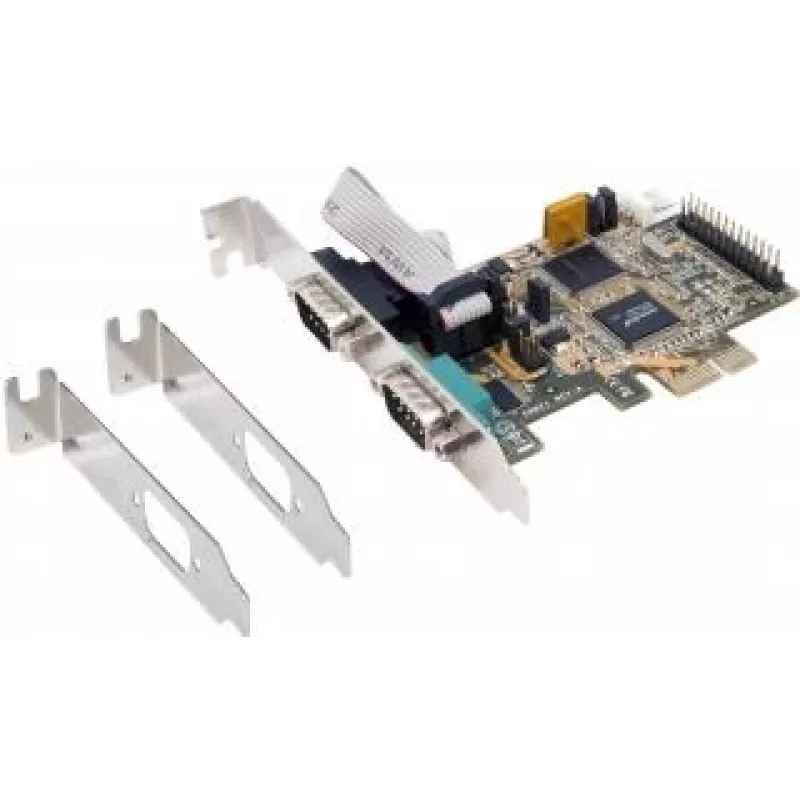

EXSYS EX-44062 PCI-Express I/O adapter lisab arvutile, õhukesele kliendile või serverile kaks RS-232 jadaporti, kasutades PCI-Express siini. See põhineb 16C1050 tüüpi UART-ühilduvatel kontrolleritel, millel on pardal FIFO puhverdus, ning kaart toetab standardseid jadaliidese signaaliliine ja pakub valikulist +5 V või +12 V pistiku 9. kontaktil POS-seadmete jaoks. Madala profiiliga disain sisaldab kahte madala profiiliga kinnitust väikeste arvutikorpuste jaoks ja on täielikult PCIe Plug-and-Play ühilduv, et vältida käsitsi IRQ või I/O aadressi seadistamist.

Eelised

Adapter toetab kahte suure jõudlusega RS-232 porti 16C1050 FIFO puhverdusega (256 baiti) ja riistvaralise või tarkvaralise vookontrolliga (RTS/CTS ja XON/XOFF). See on PCIe 1.0a–3.0 ühilduv ja võimaldab BIOS-i hallatavat IRQ jagamist, kõrvaldades IRQ ja I/O aadresside konfliktid. Kaart pakub ESD-kaitset RS-232 liinidel ja vastupidavat musta roostevabast terasest madala profiiliga vormitegurit, mis sobib kompaktsete süsteemide jaoks.

Sobib

• Pärandseadmete ühenduvus (modemid, tööstuslikud kontrollerid)
• Müügipunktisüsteemid, mis vajavad toidet 9. kontaktil
• Serverid või õhukesed kliendid, mis vajavad täiendavaid COM-porte
• Manus- või tööstuslikud arvutid piiratud ruumiga (madala profiiliga korpused)

Peamised tehnilised andmed

• Liides: 2 × RS-232 (V.24), FIFO puhver 16C1050, 256 baiti
• Kiibistik: SystemBase SB16C1052PCI
• PCIe: Täielikult ühilduv PCIe 1.0a kuni 3.0
• Andmebitid: 5, 6, 7, 8
• Stoppbitid: 1, 1.5, 2
• Paarsus: puudub, paaris, paaritu, tühik, märk
• Signaalid: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Vookontroll: RTS/CTS ja XON/XOFF
• ESD-kaitse: ±15 kV (IEC1000-4-2) RS-232 I/O-del
• POS-toide: +5 V või +12 V saadaval isaspistiku 9. kontaktil
• Vormitegur: Madala profiiliga PCB; sisaldab kahte madala profiiliga kinnitust
• Mõõtmed: u. 88 mm × 66 mm

Kuidas kasutada

Paigaldage EX-44062 emaplaadi vabasse PCI-Express x1 (või suuremasse) pessa, kinnitage oma korpusele sobiv madala profiiliga kinnitus ja lülitage süsteem sisse. Kaart on PCIe Plug-and-Play ühilduv, seega peaks operatsioonisüsteem selle automaatselt tuvastama ja ressursid määrama; vajadusel kasutage IRQ seadete haldamiseks süsteemi BIOS-i. Ühendage jadaseadmed DB9 isaspistikuga ja konfigureerige pordi parameetrid (edastuskiirus, andmebitid, stoppbitid, paarsus ja vookontroll) oma operatsioonisüsteemis või rakenduses.

Soovitused

POS-rakenduste puhul, mis vajavad toidet 9. kontaktilt, kontrollige, et ühendatud seade toetab +5 V või +12 V sellel kontaktil ning veenduge, et kaabeldus ja pistikud on jadaliidese toite jaoks hinnatud. Usaldusväärseks suure läbilaskevõimega jadasuhtluseks kasutage riistvaralist vookontrolli ja rakendage ESD-kaitse tavasid seadmete ühendamisel või lahtiühendamisel.
