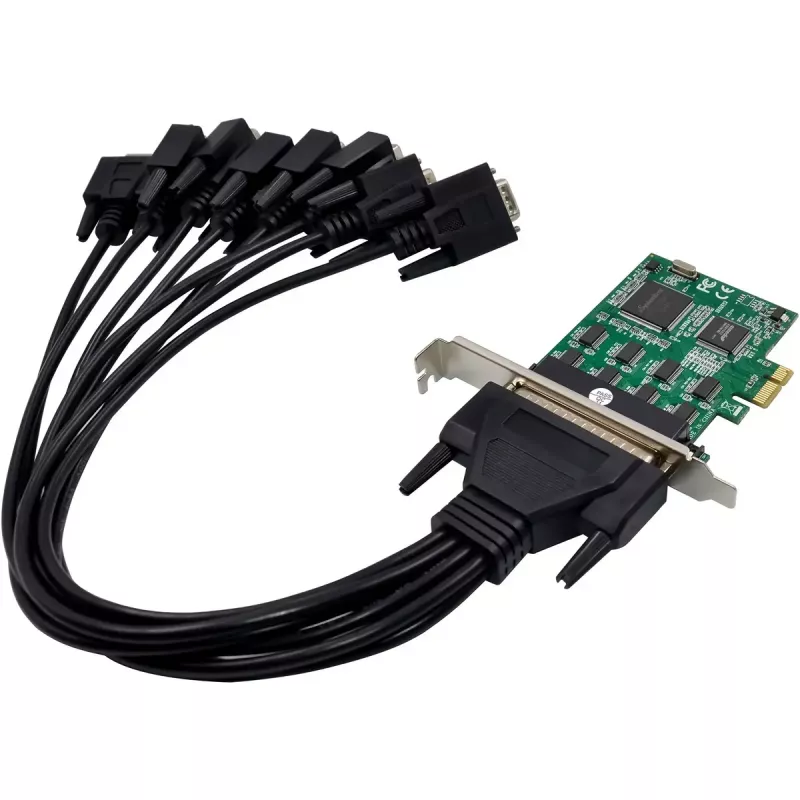

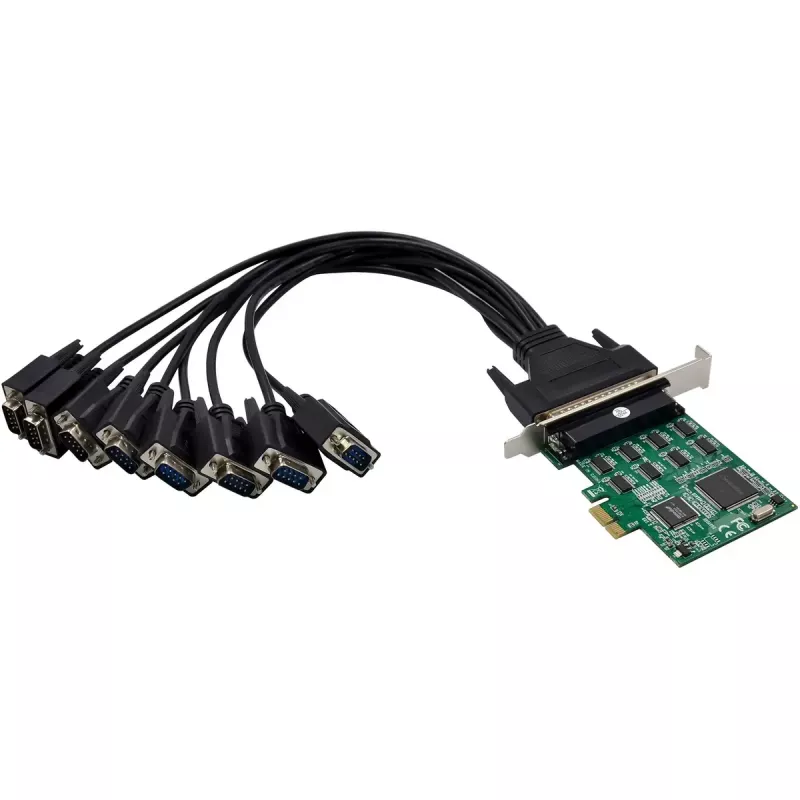

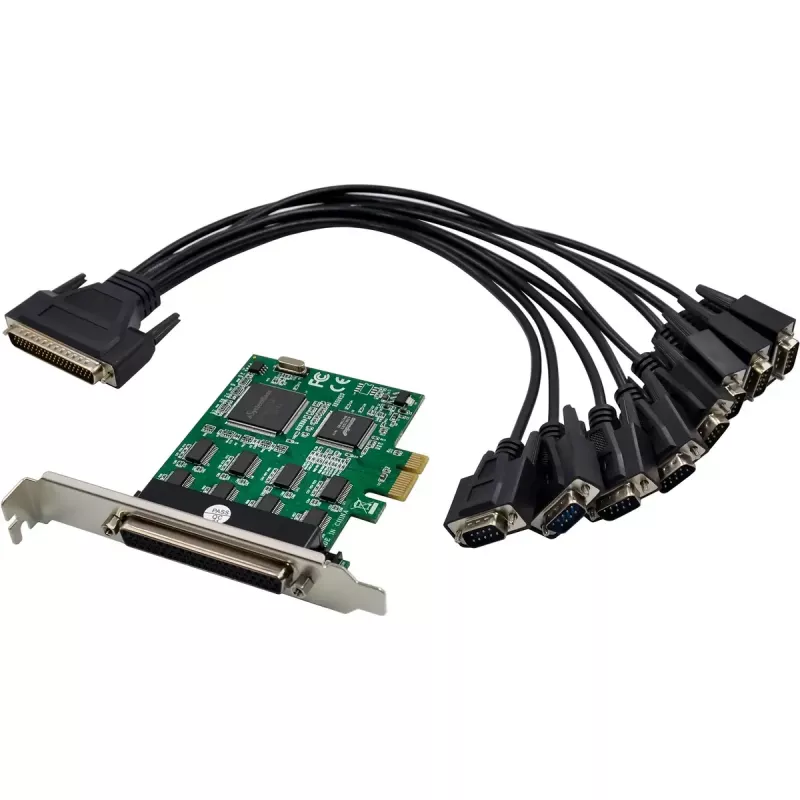

InLine 76660Z 8-pordiline RS-232 PCIe jadakaart

Laiendatud ühenduvus jadaseadmetele:Kaheksa sõltumatut RS-232 porti võimaldavad paljude D-Sub 9 pistikutega lõppseadmete paralleelset kasutamist.
Usaldusväärne andmeedastus:256-baidised FIFO saate- ja vastuvõtupuhvrid iga pordi kohta tagavad stabiilse side ka suure koormuse korral.
Mitmekülgne ja ühilduv:Toetab laia valikut operatsioonisüsteeme alates Windows 98 kuni Windows Server 2008 ning Linuxit tuumaga 2.6.14 ja uuemad.
Tööstuslik paindlikkus:Riist- ja tarkvaraline voo juhtimine, IRQ jagamine ning mitme kaardi kasutus võimaldavad kasutamist keerukates süsteemides.
Lihtne integreerimine PCIe x1 kaudu:Kaasaegne PCI Express 1.1 liides ühildub praeguste arvutiarhitektuuride ja tööstuslike seadistustega.

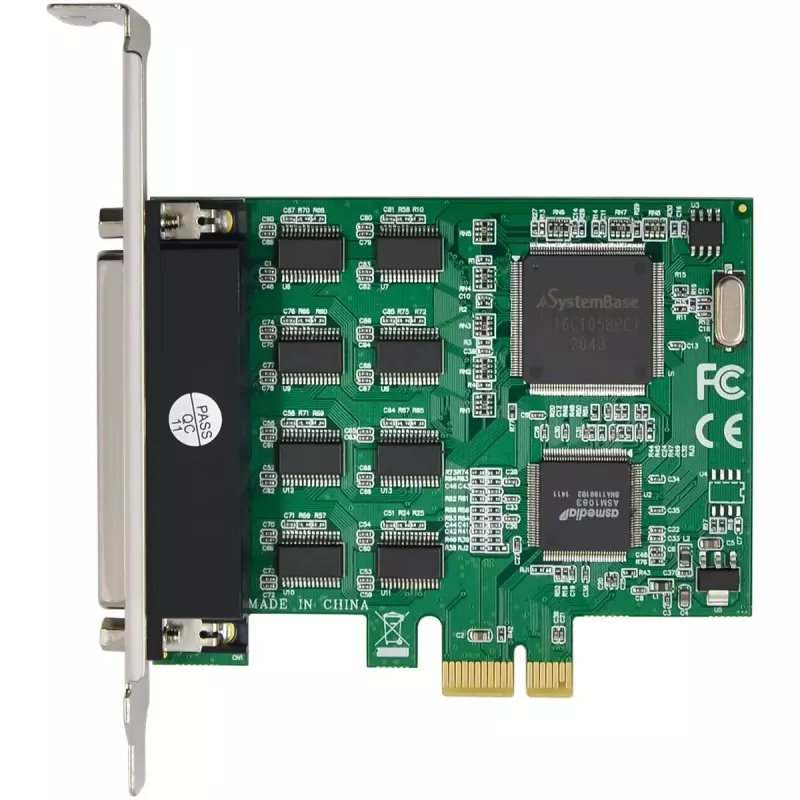

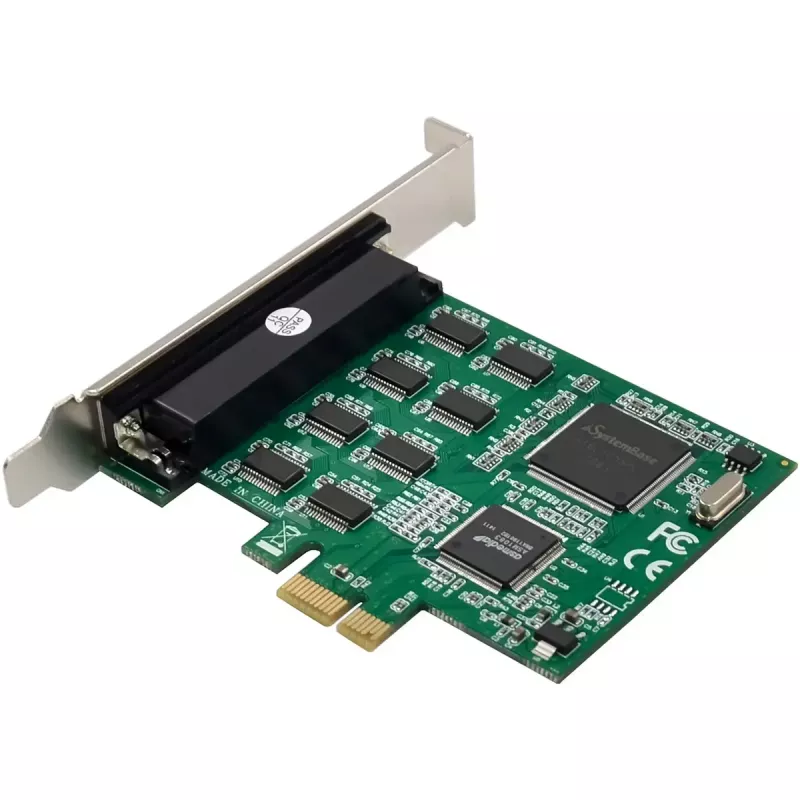

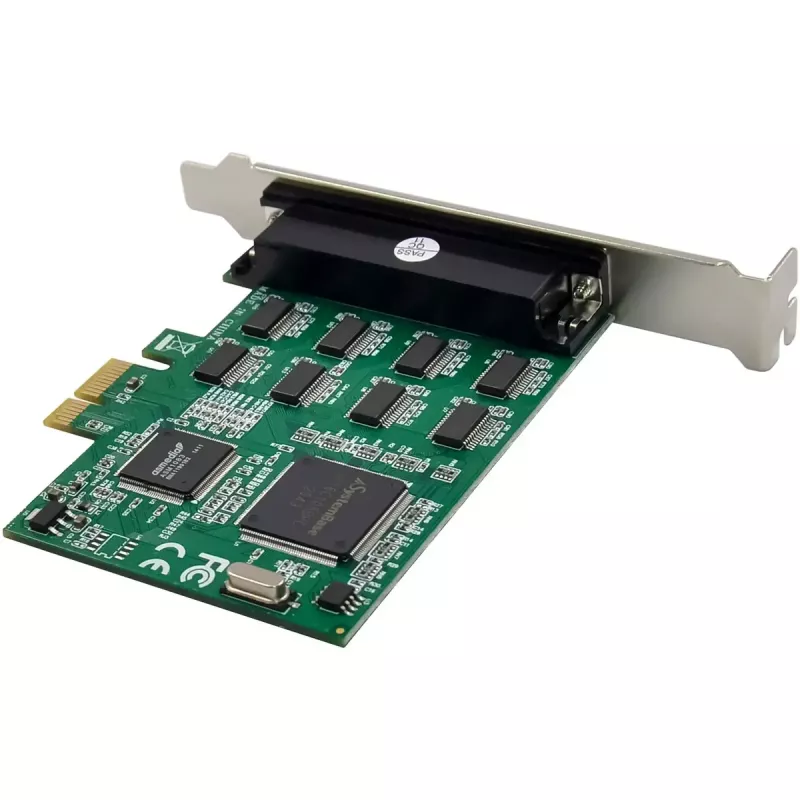

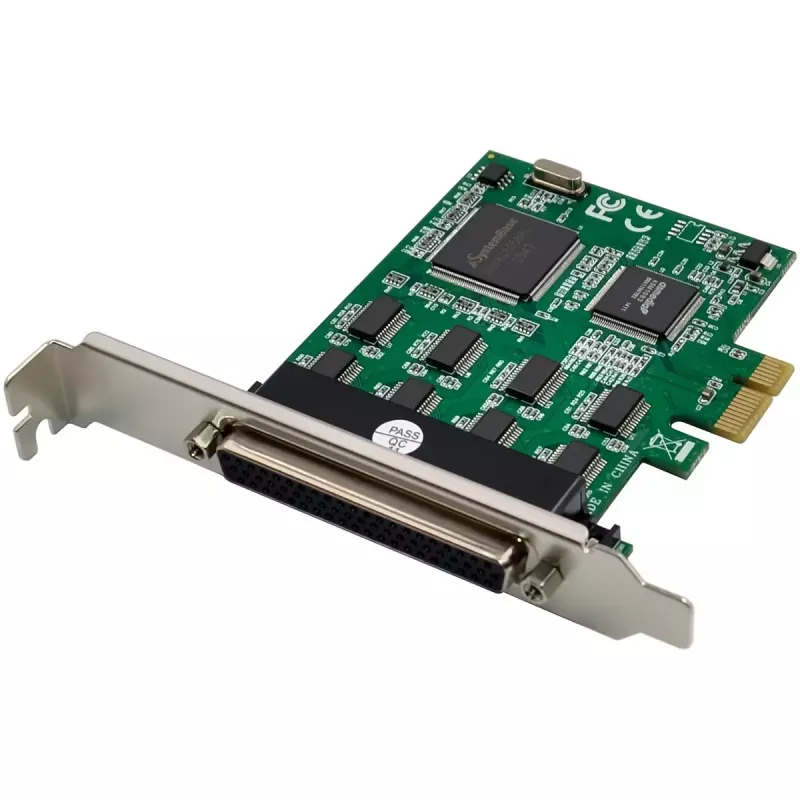

InLine® PCIe x1 8-pordiline RS-232 liidesekaart on ideaalne lahendus süsteemide laiendamiseks jadaliidestega. Varustatud SB16C1058 kontrolleriga, pakub see kaheksat sõltumatut D-Sub 9 porti mitme seadme samaaegseks ühendamiseks. Igal pordil on oma 256-baidine FIFO puhver saatmiseks ja vastuvõtuks, mis võimaldab usaldusväärset sidet ka suure andmekoormuse korral.
PCIe x1 ühendus vastab PCI Express 1.1 standardile ning on tagasi- ja edasiühilduv PCIe 2.0 ja kõrgematega. See muudab kaardi universaalselt kasutatavaks kaasaegsetes personaalarvutites, tööstusarvutites ja manussüsteemides. See toetab erinevaid andme- ja stoppbittide seadistusi, paarsuskontrolli ning riist- ja tarkvaralist voo juhtimist. Funktsioonid nagu IRQ jagamine ja mitme kaardi kasutus muudavad kaardi eriti paindlikuks keerulistes IT-keskkondades.
Tänu laiale draiveritoetusele Windowsi ja Linuxi süsteemidele ning tugevale disainile sobib kaart paljudeks professionaalseteks rakendusteks – alates müügipunktisüsteemidest ja tööstusjuhtimisseadmetest kuni laborikeskkondadeni. See on koheseks kasutamiseks valmis ning tarnitakse koos draiveri-CD ja juhendiga.

PCIe standard: PCIe v1.1 x1 rada (ühildub PCIe 2.0 ja kõrgematega)
Liidesed: 8× RS-232, D-Sub 9 pistik (isas)
Kiibistik: SB16C1058
Edastuskiirused: kuni 230,4 kb/s (maksimaalne edastuskiirus pordi kohta)
FIFO puhver: 256 baiti saatmine / 256 baiti vastuvõtt pordi kohta (stabiilne edastus)
Andmebitid: 5, 6, 7 või 8 bitti (kasutaja andmebitid märgi kohta)
Stoppbitid: 1, 1,5 või 2 (märgi lõpu tähis)
Paarsus: Puudub, paaris, paaritu (veatuvastus kontrollbiti abil)
Voo juhtimine: Riistvaraline (RTS/CTS) ja tarkvaraline (XON/XOFF)
IRQ jagamine: toetatud
Mitme kaardi kasutus: toetatud
Töötemperatuur: 0 °C kuni 55 °C
Säilitustemperatuur: -40 °C kuni 70 °C
Maksimaalne õhuniiskus: 90%, mittekondenseeruv
Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
Linuxi tuum 2.6.14 või uuem
1x InLine PCIe x1 8-pordiline RS-232 liidesekaart (koos paigaldatud pesaklambriga)
1x draiveri-CD
1x kasutusjuhend saksa/inglise keeles

InLine 76660Z. Hostiliides: PCIe, Väljundliides: RS-232, Hostiliidese sugu: Isane. Päritoluriik: Taiwan. Kiibistik: SB16C1058, Edastuskiirus: 230,4 Kbit/s, FIFO (First In, First Out): 256 B. Toetatud Windowsi operatsioonisüsteemid: Windows 2000, Windows 7, Windows 98, Windows ME, Windows Vista, Windows XP, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Toetatud serveri operatsioonisüsteemid: Windows Server 2003, Windows Server 2008. Laius: 105 mm, Sügavus: 105 mm, Kõrgus: 19 mm

Kasutamine

Paigaldage kaart hostisüsteemi vabasse PCIe x1 pessa (või ühilduvasse pessa), kinnitage pesaklamber ja ühendage jadaseadmed D-Sub 9 portidesse. Käivitage süsteem ja installige kaasasolevad draiverid või oma operatsioonisüsteemile sobivad draiverid. Konfigureerige jadapordi parameetrid (edastuskiirus, andmebitid, stoppbitid, paarsus ja voo juhtimine) hostitarkvaras või seadmehalduris vastavalt ühendatud seadmetele.

Soovitused

Stabiilseks pikaajaliseks tööks tagage piisav jahutus ja vältige kaardi kokkupuudet temperatuuridega väljaspool määratud töövahemikku. Kasutage võimalusel varjestatud jadakaableid ja konfigureerige riistvaraline voo juhtimine suure läbilaskevõime või latentsustundlike rakenduste jaoks.
