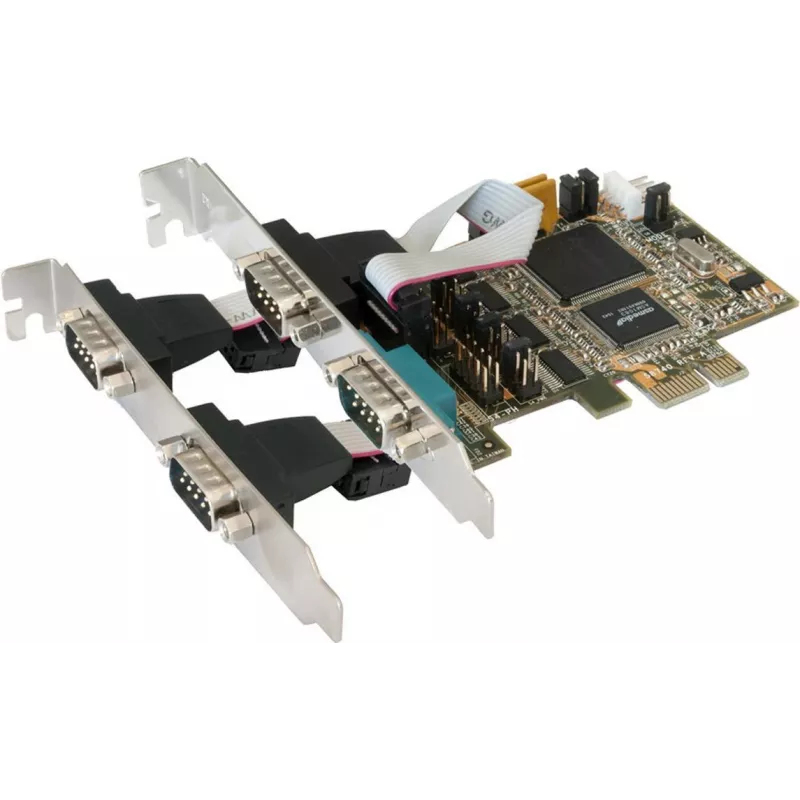

EXSYS EX-44064 sisemine jadaliidesekaart

EXSYS EX-44064 sisemine jadaliidesekaart on PCIe I/O adapter, mis pakub nelja RS-232 jadaporti, mis põhinevad 16C1050-ga ühilduval UART-il. See on mõeldud paigaldamiseks lauaarvutitesse, õhukestesse klientidesse või serveritesse ning kaart laiendab saadaolevaid COM-porte PCI-Express pesa kaudu ja toetab automaatset Plug-and-Play seadistamist ilma käsitsi IRQ või I/O aadressi seadistusteta. Pistik annab +5 V ja +12 V viigule 9, et toetada POS-seadmeid, mis vajavad toidet jadaühenduse kaudu.

Eelised

EX-44064 pakub usaldusväärset pärandjadaühendust suure jõudlusega 16C1050-tüüpi UART-ühilduvusega, tagades stabiilse andmeedastuse ja laia seadmetoe. Selle PCIe hostiliides tagab lihtsa paigalduse automaatse seadistamisega, välistades IRQ ja I/O konfliktid. Kaart on CE ja FCC sertifitseeritud ning selle väike vormitegur (87,4 mm × 66,7 mm) muudab selle sobivaks mitmesugustesse süsteemikorpustesse.

Sobib

• Pärand-RS-232 seadmete (nt vöötkoodiskannerid ja tšekiprinterid) ühendamiseks
• COM-portide laiendamiseks tööstusarvutites, õhukestes klientides ja serverites
• Müügikoha (POS) süsteemidele, mis vajavad +5 V/+12 V viigul 9

Peamised tehnilised andmed

• Mudel: EXSYS EX-44064
• Liides: PCI Express (PCIe)
• Pordid: 4 × RS-232 (16C1050-tüüpi UART-ühilduv)
• Toetatud jadaseaded: andmebitid 5/6/7/8; stoppbitid 1/1,5/2
• Toide viigul 9: +5 V ja +12 V (toide üle jadaliidese POS-ile)
• Sertifikaadid: CE, FCC
• Mõõtmed: 87,4 mm (L) × 66,7 mm (S)
• Kaal: 0,6 kg

Kasutamine

Paigaldage EX-44064 vabasse PCIe pessa väljalülitatud süsteemis, kinnitage kaart korpusesse ja käivitage arvuti. Kaart ühildub Plug-and-Playga; operatsioonisüsteem peaks jadaportid automaatselt tuvastama ja seadistama. Ühendage RS-232 seadmed kaardi jadaportidesse sobivate DB9 kaablite abil; veenduge, et POS välisseadmed, mis vajavad toidet viigul 9, ühilduvad +5 V/+12 V-ga sellel viigul.

Soovitused

Kasutage varjestatud jadakaableid usaldusväärseks sidepidamiseks elektriliselt mürarikkas keskkonnas ja kontrollige seadme pingenõudeid enne viigu 9 toitefunktsiooni kasutamist, et vältida ühendatud välisseadmete kahjustamist.
