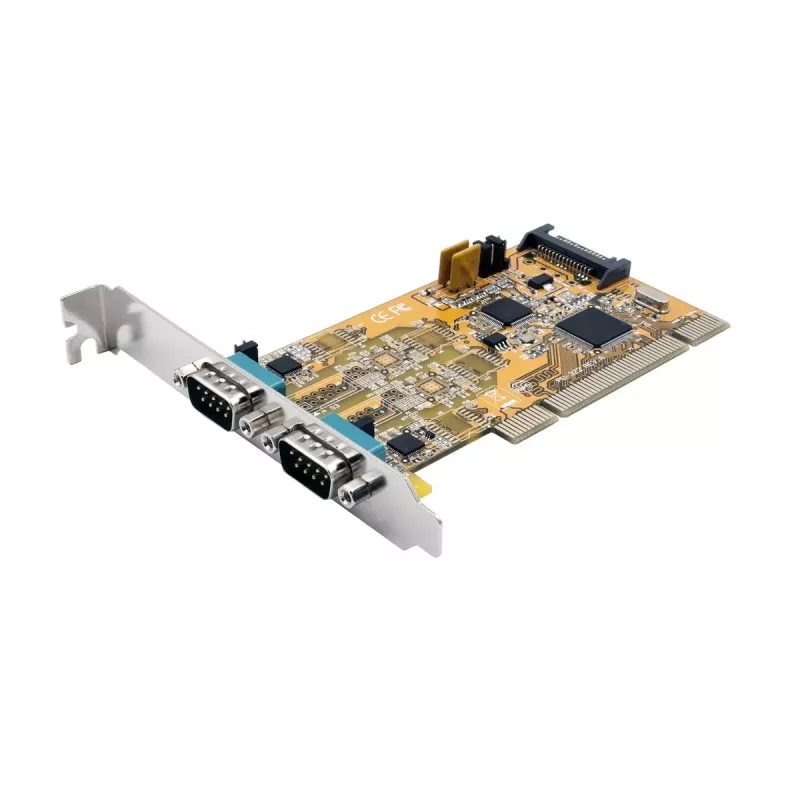

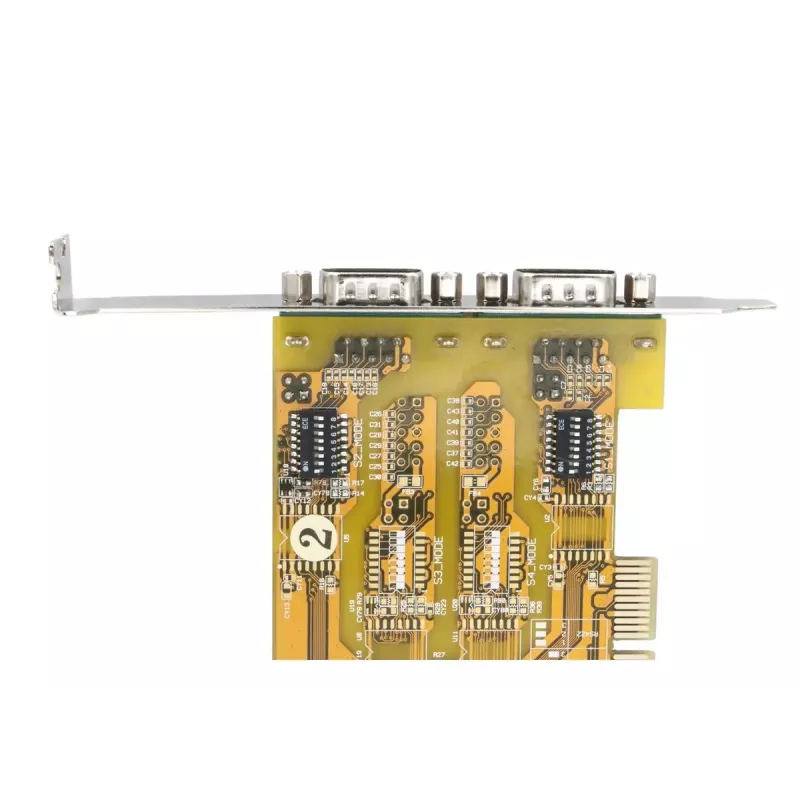

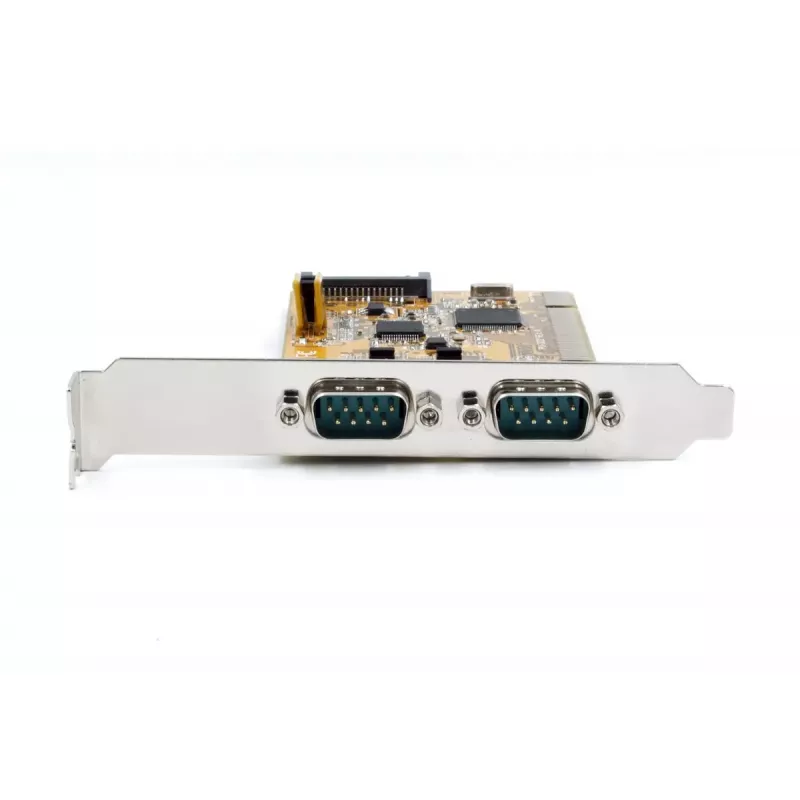

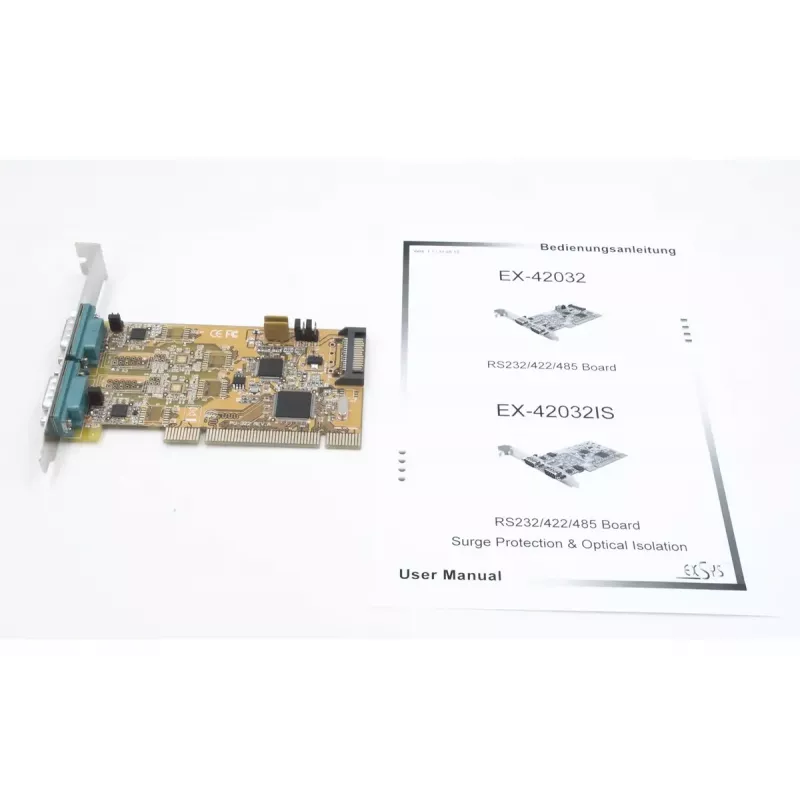

Liidesekaart Exsys EX-42032 Sisemine Jadaport

EXSYS EX-42032 PCI I/O-kaart pakub kahte suure jõudlusega jadaporti valitavate RS-232, RS-422 ja RS-485 liidestega. Mõeldud paigaldamiseks PCI või PCI-X pessa, laiendab kaart arvutit, väikest tööjaama või serverit kahe täiendava UART 16C550-põhise jadakanaliga. Jadapistikute 9. kontakti saab konfigureerida andma +5 V või +12 V (toide süsteemist) POS-seadmete jaoks. Kaart on Plug-and-Play-ühilduv ja toetab automaatset RS-485 saatja juhtimist.

Eelised

EX-42032 pakub paindlikku jadaliidest, võimaldades iga porti eraldi konfigureerida RS-232, RS-422 või RS-485 tööks. Ehitatud UART 16C550 kiipide ümber, pakub see usaldusväärset, suure jõudlusega asünkroonset sidet ja toetab ATTATM Auto RS-485 saatja funktsioone, lihtsustades pooldupleks-siini juhtimist. Toide 9. kontaktil lisab mugavust müügikoha välisseadmetele ning PCI/PCI-X ühilduvus tagab lihtsa paigaldamise paljudesse süsteemidesse.

Sobib

• Vanade jadaseadmete ühendamiseks kaasaegsete arvutite, tööjaamade või serveritega
• Tööstuslikuks juhtimiseks ja automatiseerimiseks RS-422/RS-485 siinidega
• Müügikohasüsteemidele, mis vajavad toidet jadapistiku kontaktil
• Rakendustele, mis vajavad usaldusväärset asünkroonset jadasidet

Peamised tehnilised andmed

• Liidesed: valitav RS-232, RS-422, RS-485 iga pordi kohta
• Pordid: 2 jadaporti (UART 16C550)
• Siin: PCI / PCI-X pesa ühilduvus
• Toide pistikul: konfigureeritav +5 V või +12 V 9. kontaktil
• RS-485: automaatse saatja juhtimise tugi (ATTATM Auto RS-485)
• Ühilduvus: Plug-and-Play töö

Kasutamine

Paigaldage EX-42032 vabasse PCI või PCI-X pessa sihtsüsteemis, kui arvuti on välja lülitatud. Kinnitage kaart ja ühendage jadakaablid väliste pistikutega. Konfigureerige iga port RS-232, RS-422 või RS-485 tööks vastavalt ühendatud seadme vajadustele ning seadke 9. kontakti väljund +5 V või +12 V peale, kui POS-välisseadmed vajavad toidet. Lülitage süsteem sisse ja laske operatsioonisüsteemil Plug-and-Play kaart ära tunda; vajadusel installige draiverid vastavalt oma OS-ile.

Soovitused

Kasutage varjestatud jadakaableid ja nõuetekohast maandust tööstuskeskkondades signaali terviklikkuse säilitamiseks. RS-485 mitmepunktiühendusega võrkudes veenduge õiges terminatsioonis ja eelpingestuses. Enne ühendatud seadmetele toite andmist kontrollige nõutavat pinget 9. kontaktil.
