Liidese adapter InLine 76619E — jada-/paralleelliidese tarvik

Töökindel jadaside:Neli sõltumatut RS-232 liidest D-Sub 9 formaadis võimaldavad mitme seadme samaaegset ühendamist.
Tööstuslik kiibistik:CH384L kontroller pakub stabiilset edastust kuni 921 600 bps ja toetab kõiki olulisi RS-232 signaale.
Paindlik integreerimine:PCIe x1 kaart sobib tänapäeva arvutitesse ja ühildub PCIe v2.0 ja uuematega – kaasa arvatud madala profiiliga pesa kronsteinid.
Kvaliteetne signaalitöötlus:256-baidine FIFO puhver ja ±15 kV ESD kaitse tagavad turvalise ja häirevaba andmeedastuse.
Lai operatsioonisüsteemide tugi:Ühildub Windows 7 kuni 11, Windows Server 2008 R2 ja uuematega ning levinud Linuxi distributsioonidega alates kernelist 2.6.30.

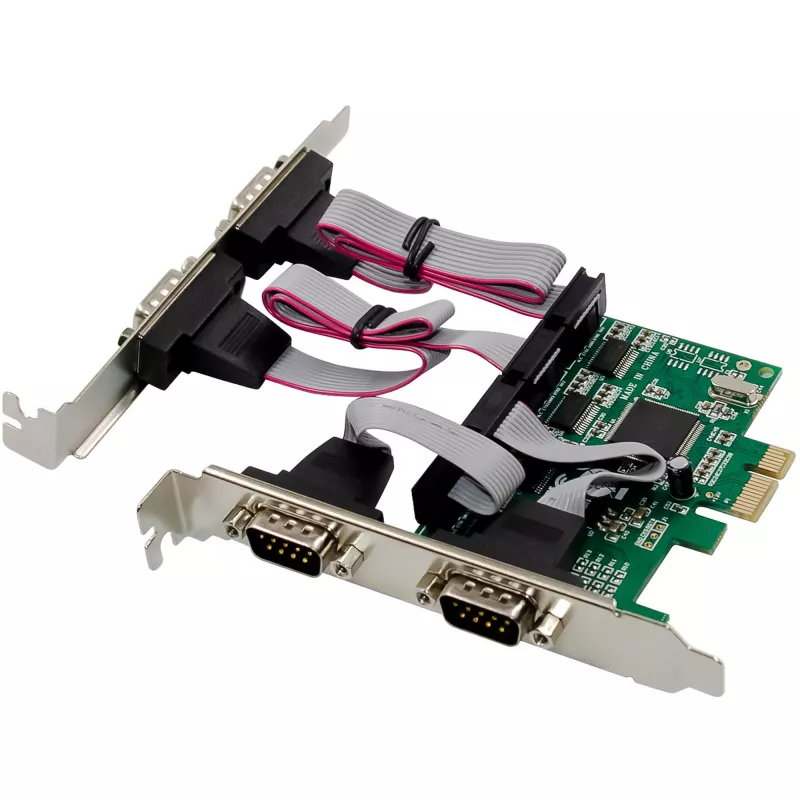

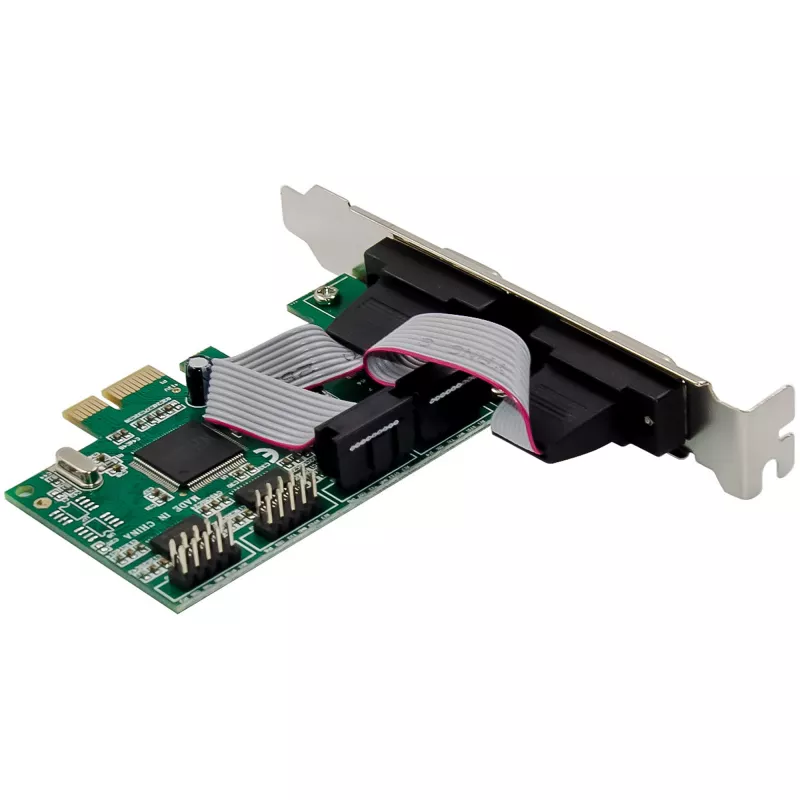

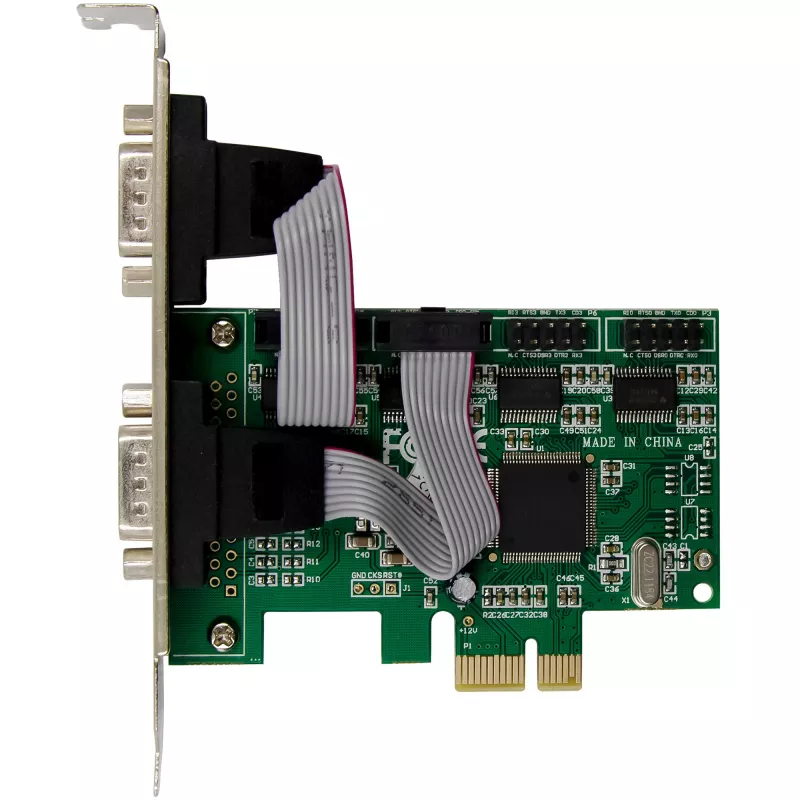

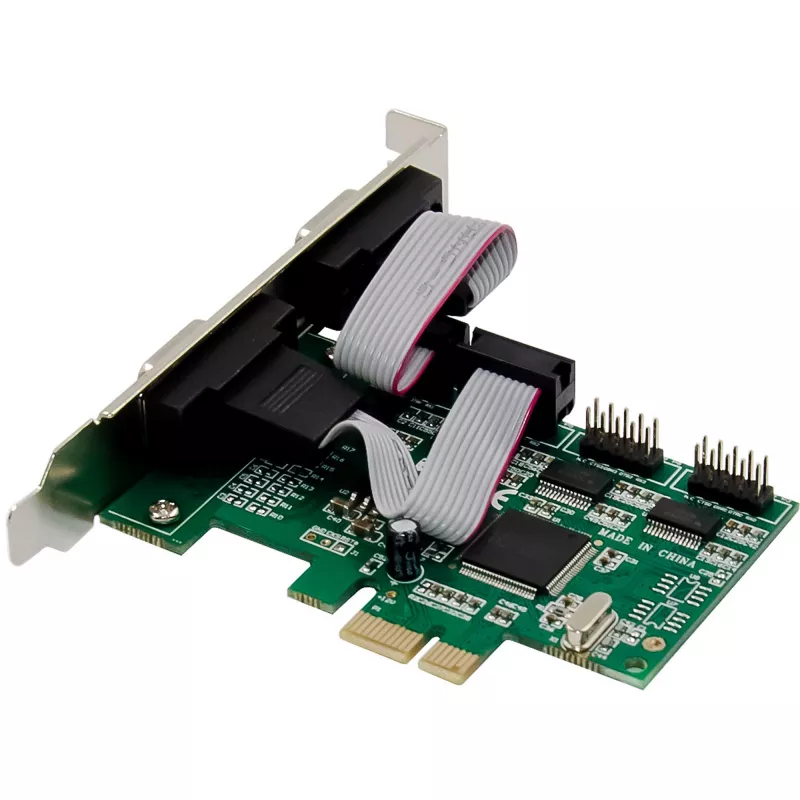

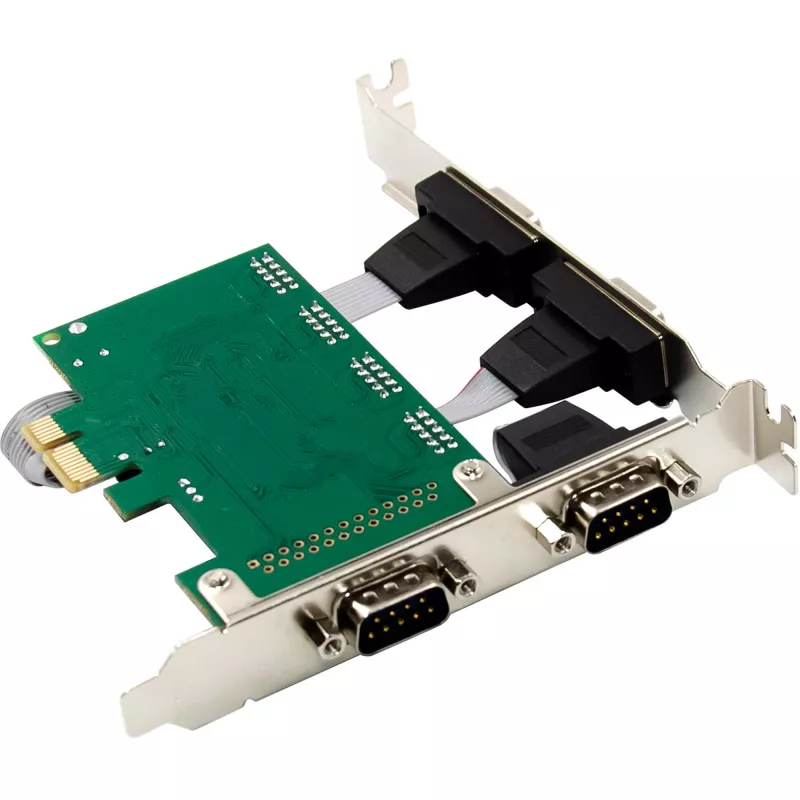

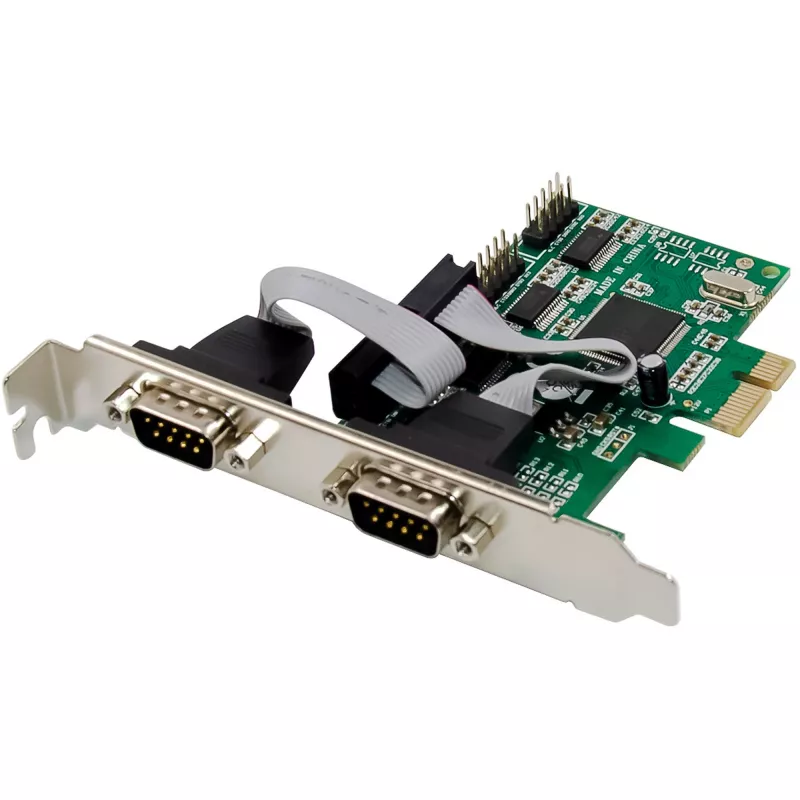

InLine® PCIe 4-pordine RS-232 kaart on ideaalne lahendus kaasaegsete arvutite ja tööstuslike rakenduste laiendamiseks nelja täiendava jadaliidesega. Kõik neli porti kasutavad tõestatud D-Sub 9 formaati ja toetavad laia valikut jadasignaale, sealhulgas TXD, RXD, RTS, CTS, DTR, DSR, DCD ja RI.
Tänu võimsale CH384L kiibistikule võimaldab kaart usaldusväärset edastust paindlike edastuskiirustega kuni 921 600 bps. Integreeritud FIFO puhver 256 baidiga suuna kohta tagab stabiilsed ühendused isegi suure andmekoormuse korral. See teeb kaardist esmavaliku professionaalsetele rakendustele nagu masinjuhtimine, mõõtetehnika, võrguhaldus või müügipunktisüsteemid.
PCIe x1 liides tagab lihtsa integreerimise olemasolevatesse süsteemidesse. Kaart ühildub nii standardsete kui ka madala profiiliga korpustega – vastavad pesakronsteinid on tarnekomplektis. Integreeritud ESD kaitse kuni ±15 kV kaitseb liideseid elektrostaatilise lahenduse eest.
Olgu tööstuses või nõudlike hobiprojektide jaoks, see kaart ühendab tõestatud tehnoloogia kaasaegse liidesearhitektuuriga. See sobib nii praegustele Windowsi versioonidele kui ka paljudele Linuxi distributsioonidele ja pakub laia kasutusvõimaluste valikut professionaalsetele ja poolprofessionaalsetele kasutajatele.
Tehnilised andmed

PCIe standard: PCIe v1.1 x1 rada (ühildub PCIe 2.0 ja uuematega)
Pistikud: 4x RS-232, D-Sub 9 pistik (isas)
Kiibistik: CH384L
Edastuskiirused: 50 kuni 921 600 bps (edastuskiirus sekundis)
FIFO puhver: 256 baiti saate- ja vastuvõtuandmetele (stabiilne edastus suure andmekiiruse korral)
Signaalikomplektid: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Edastusrežiim: Täisdupleks
Andmebitid: 5, 6, 7 või 8 bitti (sõltuvalt ühendatud seadmest)
Stoppbitid: 1 või 2 (tähistavad edastuse lõppu)
Paarsus: Puudub, paaris, paaritu, mark, tühik (kontrolliseaded jadaside jaoks)
ESD kaitse: kuni ±15 kV
Töötemperatuur: 0 °C kuni 55 °C
Hoiustamistemperatuur: -40 °C kuni 70 °C
Maksimaalne niiskus: 90%, mittekondenseeruv

Toetatud operatsioonisüsteemid

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 ja uuemad
Linux alates kernelist 2.6.30

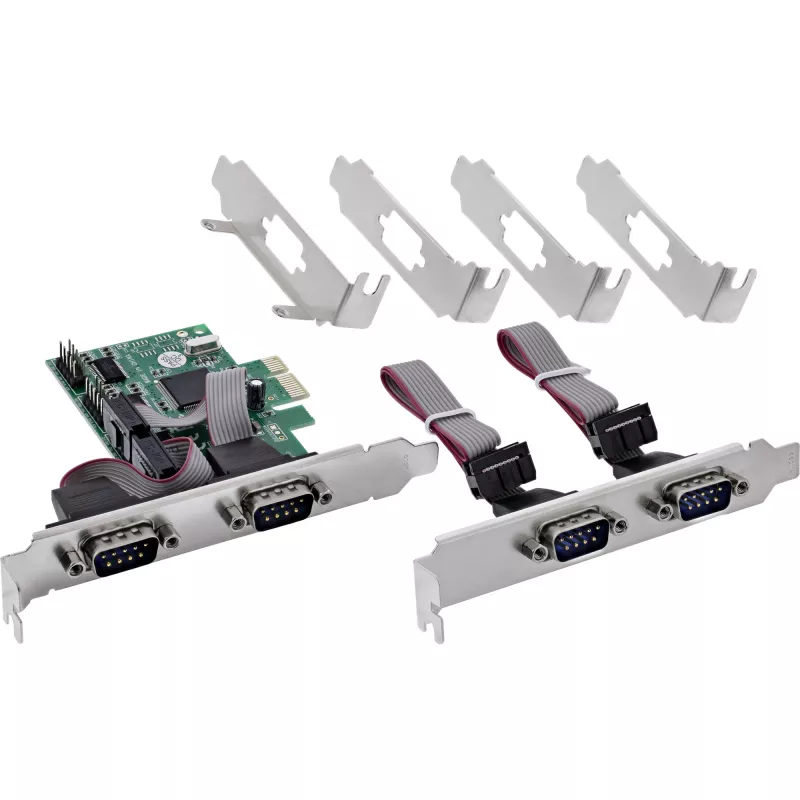

Tarnekomplekt

1x InLine PCIe 4-pordine RS-232 kaart, 4x D-Sub 9 pistikut
4x madala profiiliga pesakronstein
1x draiverite CD
1x kasutusjuhend saksa/inglise keeles

InLine 76619E. Hostiliides: PCIe, Väljundliides: Jadaliides, Hostiliidese sugu: Isane. Otstarve: Arvuti, Päritoluriik: Taiwan. Kiibistik: CH384L, Edastuskiirus: 921,6 Kbit/s, FIFO (First In, First Out): 256 B. Windowsi operatsioonisüsteemid toetatud: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Linuxi operatsioonisüsteemid toetatud: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Serveri operatsioonisüsteemid toetatud: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Laius: 100 mm, Kõrgus: 120 mm, Kaal: 2 kg

Kuidas kasutada

Paigaldage kaart vabasse PCIe x1 pessa (või suuremasse PCIe pessa) hostarvutis, valides tootega kaasas oleva sobiva täissuuruses või madala profiiliga kronsteini. Ühendage jadaseadmed standardsete D-Sub 9 kaablite abil nelja RS-232 porti. Installige seadme draiverid, mis on kaasasoleval draiverite CD-l, või laadige alla oma operatsioonisüsteemi jaoks praegused draiverid. Seadistage host-OS-is või rakenduses jadapordi parameetrid (edastuskiirus, andmebitid, stoppbitid, paarsus, voo juhtimine) vastavalt ühendatud seadmetele.

Soovitused

Kontrollige kaabli kvaliteeti ja varjestatud D-Sub 9 pistikuid pikkade ühenduste või elektriliselt mürarikaste keskkondade korral ning veenduge, et mõlemas otsas on õiged jadaseaded (edastuskiirus, paarsus, voo juhtimine) stabiilse side tagamiseks. Tööstuslike paigaldiste puhul paigaldage kaart maandatud korpusesse ja vältige selle kokkupuudet temperatuuride või niiskusega, mis ületavad määratud vahemikke.
