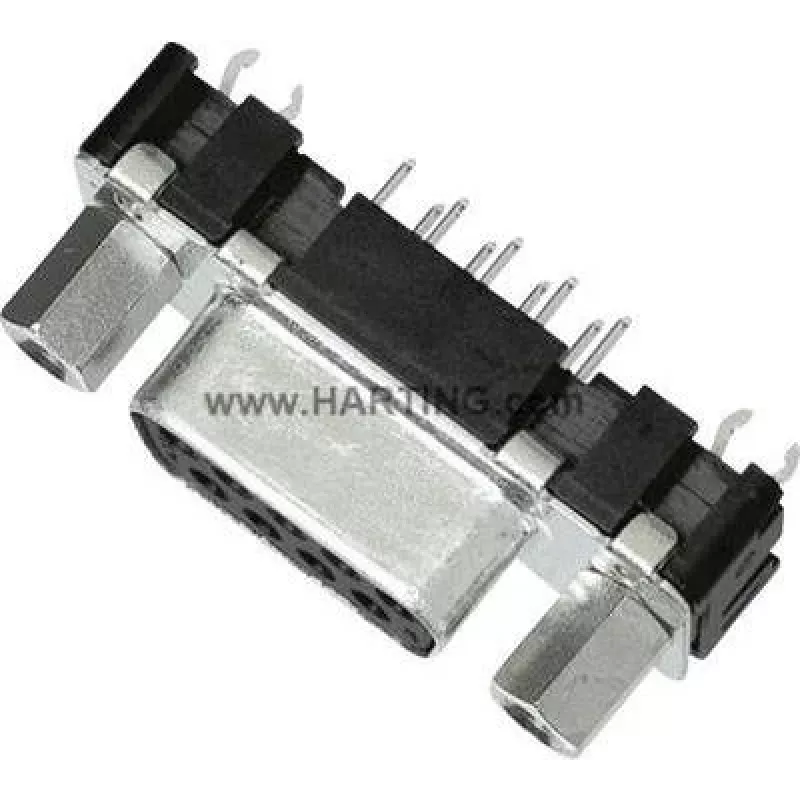

Juhtmeühendus D-Sub 2 Harting 09 66 251 6513

Juhtmeühendus D-Sub 2 Harting 09 66 251 6513 on emane D-Sub 2 pistik, mis on mõeldud juhtmekinnitusteks elektroonikaseadmetes. Valmistatud klaaskiuga täidetud polübutüleentereftalaadist (PBTP), kaetud teraskomponentide ja vasesulamist kontaktidega, pakub see kompaktset, RoHS-iga vastavuses olevat lahendust signaaliühendustele nimivooluga 6,5 A ja 15 kontaktiga. Pistik on viimistletud musta ja metallilise tooniga ning sellel on kerge konstruktsioon, kaaludes umbes 11 g.

Eelised

Harting 09 66 251 6513 ühendab tugeva termoplastist korpuse kaetud terasdetailidega mehaanilise tugevuse tagamiseks ja vasesulamist kontaktid usaldusväärseks elektrijuhtivuseks. Selle kompaktne D-Sub 2 jalajälg ja 15 kontakti konfiguratsioon sobivad piiratud ruumiga rakendustesse, säilitades samal ajal 6,5 A nimivoolu. Toode on RoHS-iga vastavuses ja kerge, lihtsustades käsitsemist ja paigaldamist.

Sobib

• Juhtmekinnitusteks juhtpaneelides ja mõõteseadmetes
• Signaaliühendusteks tööstus- ja sideseadmetes
• D-Sub 2 emaspistikliideste asendamiseks või parandamiseks

Peamised spetsifikatsioonid

• Tootja: Harting
• Tootja osa number (MPN): 09 66 251 6513
• EAN: 2050000253331
• Pistiku tüüp: D-Sub 2, emane
• Kontaktide arv: 15
• Nimivool: 6,5 A
• Korpuse materjal: Klaaskiuga täidetud PBTP (termoplastne vaik)
• Kontaktmaterjal: Vasesulam
• Muud materjalid: Kaetud teraskomponendid
• Vastavus: RoHS
• Kaal: ~11 g

Kasutusjuhend

Valmistage ette ja eemaldage juhtmetelt isolatsioon vastavalt vajalikule juhtme pikkusele ja D-Sub 2 pistiku kinnitusmeetodile. Sisestage juhtmed määratud kontaktasenditesse ja kinnitage need vastavalt tootja soovitatud pressimis- või jootmisprotseduurile konkreetse pistiku variandi jaoks. Paigaldage pistik paneeli või kaablikoostu, kasutades kaetud terasest kinnitusi, et tagada mehaaniline stabiilsus ja korralik ühendus vastava pistikupesaga.

Soovitused

Veenduge, et juhtmete suurused ja isolatsioonitüübid on kooskõlas pistiku kontakti spetsifikatsioonide ja 6,5 A nimivooluga. Järgige ESD ettevaatusabinõusid kontaktide käsitsemisel ning kontrollige korralikku mehaanilist kinnitust, et vältida katkendlikke ühendusi vibratsiooniohtlikes keskkondades.
