Juhtmepistik D-Sub HD 26 kontaktiga DeLOCK 66706

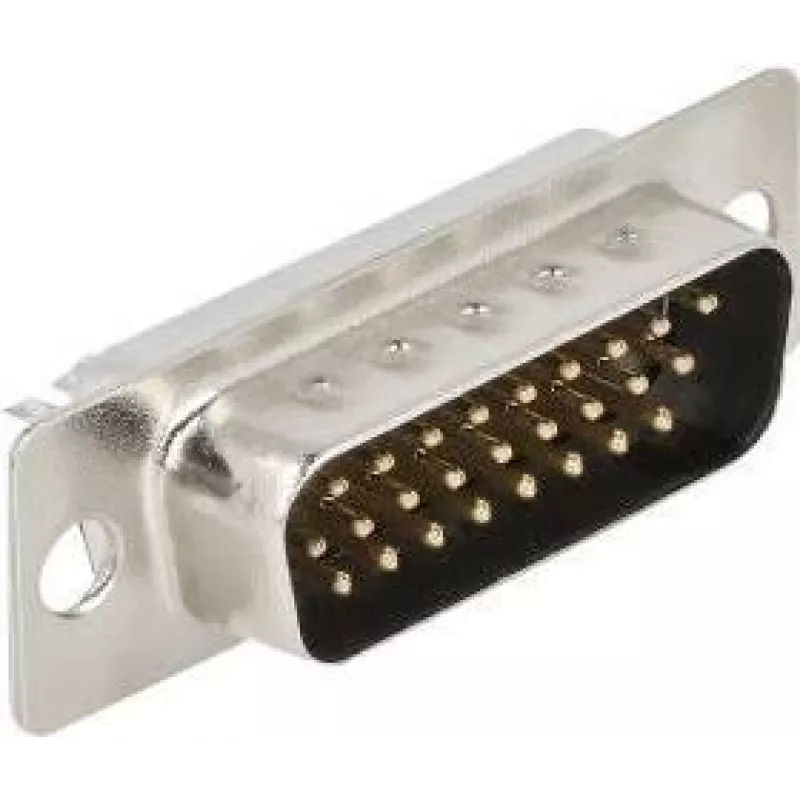

DeLOCK juhtmepistik D-Sub HD 26 kontaktiga on kompaktne isane D-Sub pistik, mis on mõeldud jootmiseks elektroonikaseadmetesse ja kaablikoostudesse. Musta ja hõbedase viimistlusega pistik pakub standardset 26 kontaktiga D-Sub HD liidest väikeses jalajäljes mõõtmetega 12,5 mm (laius) × 39,1 mm (sügavus) × 11 mm (kõrgus). Tarnitakse neljastes pakendites polükotis, toode on mõeldud kasutamiseks, kus on vajalik usaldusväärne jooteühendus suure tihedusega D-Sub liidesega.

Eelised

See 26 kontaktiga D-Sub HD isane pistik pakub ühtlast kontaktide vahekaugust, mis sobib suure tihedusega signaaliühendusteks. Metallist ja plastist konstruktsioon tagab mehaanilise stabiilsuse, hoides üldise suuruse väiksena piiratud ruumiga konstruktsioonide jaoks. Neljakaupa pakendatuna hõlbustab komplekt partiiviisilist montaaži ja remonditöid. Musta ja hõbedase viimistlus annab neutraalse välimuse, mis sobib paljude seadmete korpustega.

Sobib

• D-Sub HD 26 kontaktiga liideste parandamiseks või asendamiseks elektroonikaseadmetel
• Kohandatud kaablikoostudele, mis vajavad isast 26 jootekontaktiga D-Sub pistikut
• Prototüüpimiseks ja väikeseeria tootmiseks, kus on vaja kompaktseid D-Sub ühendusi
• Välisseadmete või vanemate seadmete ühendamiseks, mis kasutavad suure tihedusega D-Sub pistikuid

Peamised spetsifikatsioonid

• Pistiku tüüp: D-Sub HD, isane
• Jootekontaktide arv: 26
• Materjali viimistlus: must plastkorpus hõbedaste metallosadega
• Mõõtmed (L × S × K): 12,5 mm × 39,1 mm × 11 mm
• Kogus pakendis: 4 tk polükoti kohta
• Ettenähtud montaaž: läbiva avaga jootmine trükkplaadile või kaabliotstele

Kasutamine

Valmistage trükkplaat või kaablikoost ette läbiva avaga jootmiseks, joondades 26 jootekontakti vastavate avadega. Kinnitage pistik paigale, et vältida liikumist jootmise ajal, seejärel kandke joodis igale kontaktile, tagades usaldusväärsed elektrilised ja mehaanilised ühendused. Pärast jootmist kontrollige iga ühendust külmjootekohtade või sildade suhtes ning vajadusel puhastage räbustijäägid. Kasutage elektroonikasüsteemidesse integreerimisel asjakohaseid ESD-ettevaatusabinõusid.

Soovitused

Ühtlaste tulemuste saavutamiseks kasutage kontrollitud jootekolvi temperatuuri, mis sobib kasutatava joodise ja trükkplaadi materjalidega, ning valige sobiva räbustiga joodis. Mitme pistiku paigaldamisel kontrollige enne jootmist kontaktide ülesandeid skeemi järgi. Kui seade kogeb mehaanilist koormust, kaaluge täiendavat tõmbevabastust kinnitatud kaablitele, et kaitsta jooteühendusi.
