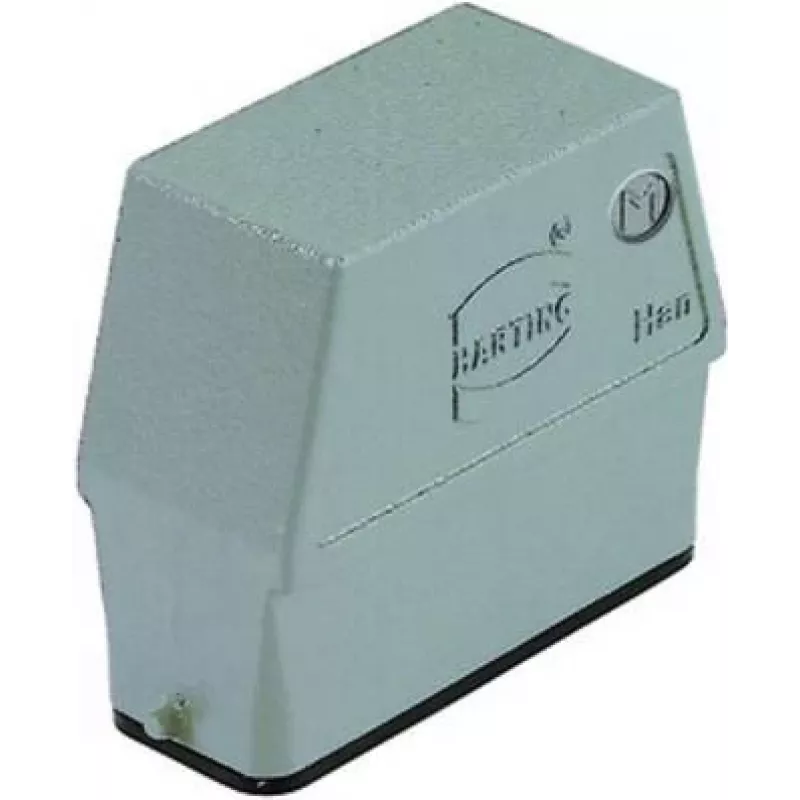

Pistikupesa korpus Harting HAN 16 A-gs-M25 19200160546 IP65

Pistikupesa korpus Harting HAN 16 A-gs-M25 19200160546 IP65 on kaitseümbris, mis on loodud HAN 16 A ristkülikukujuliste pistikuühenduste sisestuste mahutamiseks ja kaabli M25 liidese kaudu turvalise sisenemise võimaldamiseks. Tööstuslike rakenduste jaoks ehitatud korpus pakub tolmukindlat ja veekindlat kaitset, et säilitada pistiku kontaktid ja sisemine juhtmestik, kui see on paigaldatud paneelidele või seadmete korpustele.

Eelised

Korpus tagab IP65 kaitseastme, mis kindlustab vastupidavuse tolmule ja madala rõhuga veejugadele. Selle vormitegur sobib HAN 16 A seeria sisestustega ja toetab standardset M25 kaabli läbiviikliitmikku, lihtsustades kaabli juhtimist ja tõmbevabastust. Töökindel konstruktsioon annab pistiku kontaktidele mehaanilise stabiilsuse ja aitab lihtsustada hooldust, võimaldades mugavat juurdepääsu juhtmestikule ja sisestustele.

Sobib

• Tööstusautomaatika kapid ja juhtpaneelid
• Tööpinkide ja tootmisliinide seadmed
• Välikilpide ja paigaldatavate seadmete ühenduskarbid, mis nõuavad tihendatud ühendusi
• Rakendused, kus on vaja hoolduseks hõlpsat juurdepääsu pistiku sisestustele

Peamised tehnilised andmed

• Kaitseaste: IP65 (tolmukindel, veekindel madala rõhuga jugade vastu)
• Ühilduv pistikute seeria: HAN 16 A ristkülikukujulised sisestused
• Kaabli läbiviikliitmiku liides: M25 kaabli sisenemiseks ja tõmbevabastuseks
• Paigaldustüüp: paneel- või seadmemonteering eest
• Materjali omadused: vastupidav tööstusklassi korpus, mis sobib tavapärastesse tööstuskeskkondadesse

Kasutamine

Paigaldage korpus ettenähtud ava ja kinnitusvahendite abil paneelile või seadme esiküljele. Paigaldage sobiv HAN 16 A sisestus korpusesse, juhtige kaablid läbi M25 kaabli läbiviikliitmiku ja kinnitage liitmik, et tagada õige tõmbevabastus ja tihendus. Ühendage juhtmestik sisestusega vastavalt elektriskeemidele, seejärel sulgege ja kinnitage korpus, et taastada IP65 kaitseaste.

Soovitused

Kontrollige kaabli läbimõõdu ühilduvust M25 liitmikuga ja pingutage liitmik vastavalt tootja pöördemomendi juhistele. Veenduge pistiku sisestuse õiges joondamises ja sobivuses enne korpuse kinnitamist, et säilitada kontakti töökindlus ja tihendusvõime.
