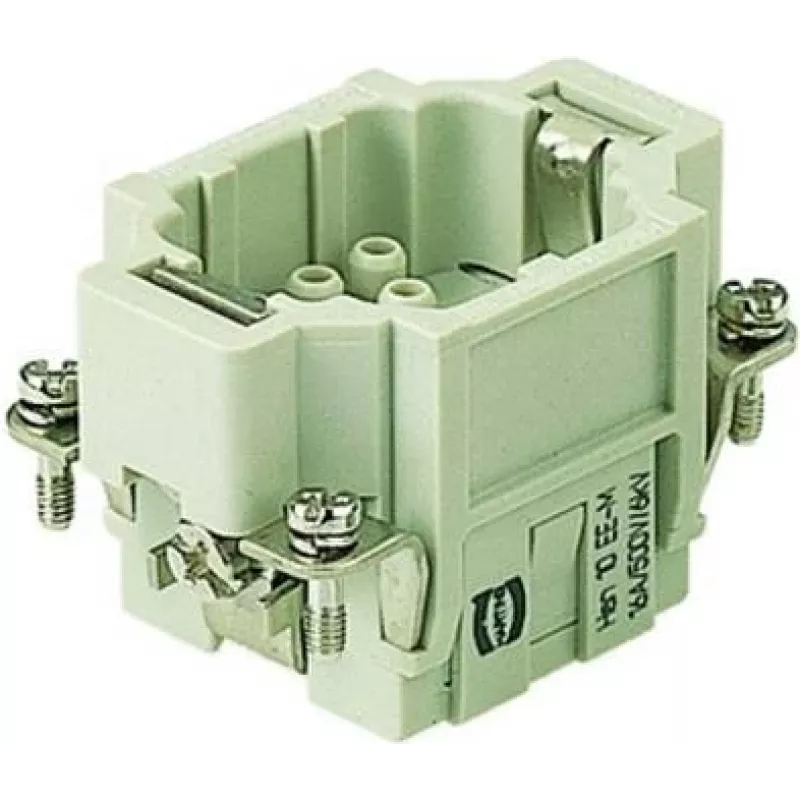

Kontaktisisend Harting 09320103001, ühes tükis kontaktisisend ristkülikukujulistele korpustele

Hartingi kontaktisisend 09320103001 on ühes tükis kontaktisisend, mis on konstrueeritud kasutamiseks ristkülikukujulistes tööstuslike pistikute korpustes. See pakub sisemist kontaktelementi, mis loob turvalised elektriühendused vastaspistikute vahel, kui see on paigaldatud ühilduvatesse Hartingi ristkülikukujulistesse korpustesse. Sisend on ette nähtud monteerimiseks modulaarsetesse ja standardsetesse ristkülikukujulistesse ümbristesse, mida kasutatakse masinajuhtmetes, juhtkappides ja muudes tööstusseadmetes, kus on vajalik kompaktne kontaktide paigutus.

Eelised

Ühes tükis disain lihtsustab paigaldamist ja vähendab monteerimisel käsitsetavate eraldiseisvate kontaktkomponentide arvu. Hartingi mõõtmete ja kontaktistandardite järgi valmistatuna tagab sisend ühtlase joonduse ja usaldusväärse kontaktsurve, kui see on ühendatud sobivate korpuste ja vastaspooltega. Selle konstruktsioon toetab tööstuslikele rakendustele tüüpilisi korduvaid ühendustsükleid ja aitab säilitada elektrilist pidevust mehaanilise vibratsiooni ning tüüpiliste tööstuslike keskkonnatingimuste korral.

Sobib

• Elektrilisteks ühendusteks ristkülikukujuliste Hartingi korpuste sees tööstusseadmetele
• Juhtkapi juhtmestik ja paneelile monteeritavad pistikukoostud
• Tööpinkide ja automaatikasüsteemide sideliidestused
• Kulunud või kahjustatud pistiku sisemiste osade remont või asendamine

Peamised tehnilised andmed

• Tüüp: ühes tükis kontaktisisend ristkülikukujulistele korpustele
• Kontaktide paigutus: sisemine kontaktelement vastaspistiku paaridele
• Kasutuskeskkond: tööstus-, paneeli- ja masinajuhtmestik
• Mehaaniline ühilduvus: sobib vastavatesse sama tooteperekonna ristkülikukujulistesse pistikukorpustesse

Kasutusjuhend

Paigaldage pistiku sisend, joondades selle sobiva ristkülikukujulise korpuse sees oleva vastuvõtuõõnsusega ja vajutades seda kohale, kuni see kindlalt kinnitub. Veenduge, et sisend on õigesti orienteeritud, nii et selle kontaktid oleksid joondatud vastaspistikute ja kaabliklemmidega. Pärast sisestamist monteerige korpuse pooled või kinnitage korpus paneelile, järgides pistikukorpuse tootja juhiseid. Enne talitluspinge rakendamist kontrollige kontaktide pidevust ja korrektset ühendumist.

Soovitused

Kasutage seda Hartingi ühes tükis sisendit ainult samasse pistikuperekonda määratletud korpustes ja koos vastavate kontaktidega, et tagada õige sobivus ja elektriline jõudlus. Paigaldamise ajal vältige kontaktelementide deformeerimist ning järgige standardset ESD ja ohutuse protseduure pinge all olevate või tundlike vooluringide käitlemisel.
