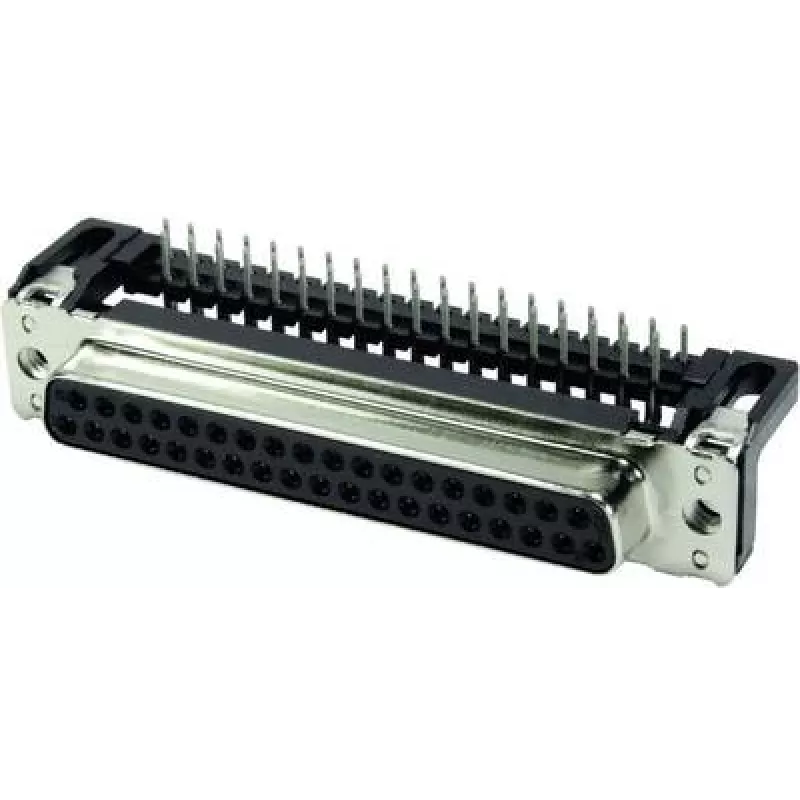

D-Sub pistik Harting 09664127601 37 kontakti emane Must metallik

Harting 09664127601 on D-Sub 37 kontaktiga emane pistik, musta metallikviimistlusega, mis on mõeldud usaldusväärseteks plaatühendusteks. See kasutab lainjoote klemmühendusi ja on valmistatud klaaskiuga täidetud polübutüleentereftalaat (PBTP) korpusest, kaetud terasest kestaga ja vasesulamist kontaktidega. Pistiku vastab RoHS nõuetele ja on ette nähtud nimivoolule 6,5 A, pakkudes kompaktset ja vastupidavat liidest elektroonikaseadmetele.

Eelised

See D-Sub pistik tagab tugeva mehaanilise kesta ja korrosioonikindla kaetud teraskorpuse koos töökindlate vasesulamist kontaktidega signaaliülekandeks. Klaaskiuga täidetud termoplastist korpus suurendab mõõtmete stabiilsust ja kuumuskindlust jootmise ajal. Lainjooteklemmid võimaldavad tõhusat PCB koostet ning 37 kontaktiga paigutus toetab multisignaali ühendusi ühes pistikus.

Sobib

• PCB-le paigaldatavatele järjestik- ja paralleelliidestele
• Tööstusliku juhtimise ja automaatika seadmetele
• Mõõte- ja testinstrumentidele
• Sardsüsteemidele ja sidemoodulitele

Peamised tehnilised andmed

• Tootja: Harting
• MPN: 09664127601
• Tüüp: D-Sub 37 kontakti, emane
• Klemmühendus: Lainjootmine
• Nimivool: 6,5 A
• Korpuse materjal: Klaaskiuga täidetud PBTP (termoplastvaik)
• Kesta materjal: Kaetud teras
• Kontaktid: 37, vasesulam
• Viimistlus: Must metallik
• RoHS: Vastavuses
• Kaal: 16,54 g (umbes)

Kasutamine

Asetage pistik trükkplaadile, joondades lainjooteklemmid läbivate aukude või kontaktpindadega. Järgige standardseid PCB koosteprotseduure lainjootmiseks, järgides soovitatud eelsoojendus- ja jootevanni temperatuure PBTP korpuste jaoks. Pärast jootmist kontrollige kontaktide pidevust ja mehaanilist kinnitust, et tagada kindel ühendus vastava D-Sub ühenduspistikuga.

Soovitused

Kasutage pistikut selle nimivoolu piires 6,5 A ja kaitske seda mehaanilise ülekoormuse ning korrodeeriva keskkonna eest. Usaldusväärsete jooteühenduste tagamiseks järgige PCB tootja ja Hartingi rakendusjuhiseid lainjooteprofiilide ja PCB paigutusjuhiste kohta.
