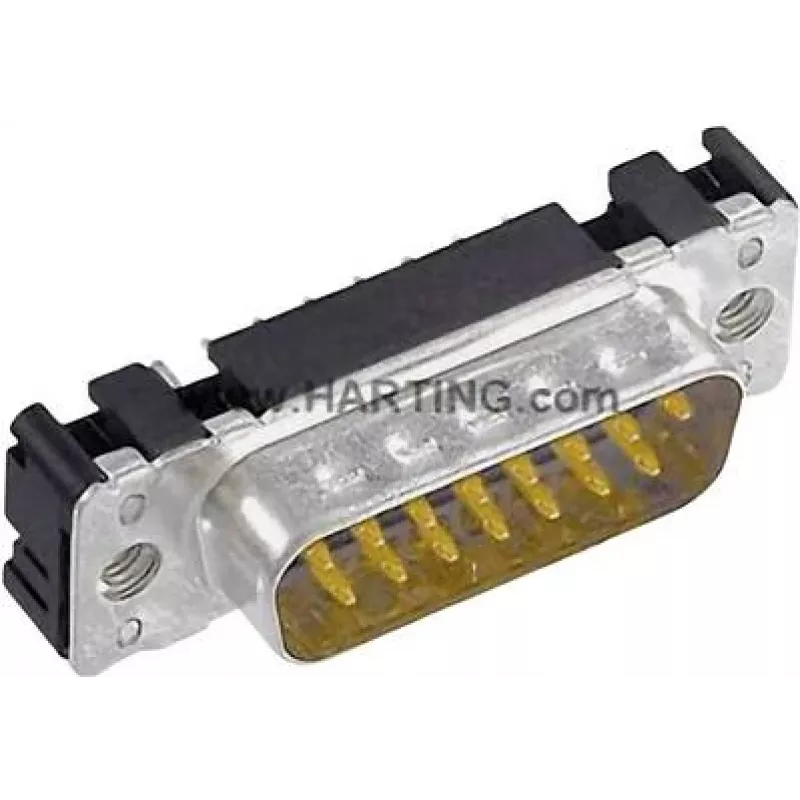

Traatpistik D-Sub 2 Harting 09 65 261 6712

Harting 09 65 261 6712 on D-Sub 2 isane traatpistik 15 kontaktiga, mis on mõeldud lainejootmisega ühendamiseks. See ühendab termoplastse, klaaskiuga täidetud korpuse ja kaetud terasdetailid vasesulamist kontaktidega, pakkudes kompaktset ja vastupidavat liidest signaali- ja väikesevõimsusega ühenduste jaoks. Pistiku nimivool on 6,5 A ja see on RoHS-iga kooskõlas.

Eelised

See D-Sub 2 pistik pakub standardiseeritud 15 kontaktiga paigutust väikeses vormiteguris, korrosioonikindlaid kaetud terasosi ja vasesulamist kontakte usaldusväärse elektrikontakti tagamiseks ning klaaskiuga täidetud termoplastsest (PBTP/PBT) korpust, mis tagab mehaanilise tugevuse ja termilise stabiilsuse lainejootmise ajal. 6,5 A voolutugevus muudab selle sobivaks segasignaalide jaoks, kus on vaja mõõdukaid voolusid.

Sobib kasutamiseks

• Plaadi ja kaabli vahelised signaaliühendused elektroonikaseadmetes
• Tööstuslikud juhtpaneelid ja mõõteriistad
• Lainejoodetud koostud, mis vajavad D-Sub 15 isast otsa

Peamised spetsifikatsioonid

• Tootja: Harting
• MPN: 09 65 261 6712
• EAN: 2050001836847
• Pistiku tüüp: D-Sub 2, isane
• Kontaktid: 15
• Nimivool: 6,5 A
• Korpuse materjal: termoplastvaik, klaaskiuga täidetud (PBTP/PBT)
• Kontaktmaterjal: vasesulam
• Muud materjalid: kaetud teras
• Ühendus: lainejootmine
• Kaal: u 6,96 g
• RoHS: vastavuses

Kasutusjuhend

Valmistage PCB ette lainejootmiseks vastavalt plaaditootja juhistele ja joondage D-Sub 2 isane pistik PCB jalajäljele. Veenduge, et suund on õige, ja kinnitage pistik jootmiseks. Tehke lainejootmine, kasutades protsessiparameetreid, mis sobivad klaaskiuga täidetud PBT korpuste ja kaetud terase ning vasesulamist kontaktide joodetavusega. Pärast jootmist kontrollige ühenduskohti täieliku märgumise ja mehaanilise stabiilsuse suhtes.

Soovitused

Kasutage sobivaid jootmisprofiile ja vajadusel maskeerimist, et kaitsta termoplastset korpust liigse kuumuse eest. Veenduge, et 6,5 A nimivool vastaks rakenduse vooluvajadustele, ja tagage kaablikoostutel piisav tõmbepinge leevendus.
