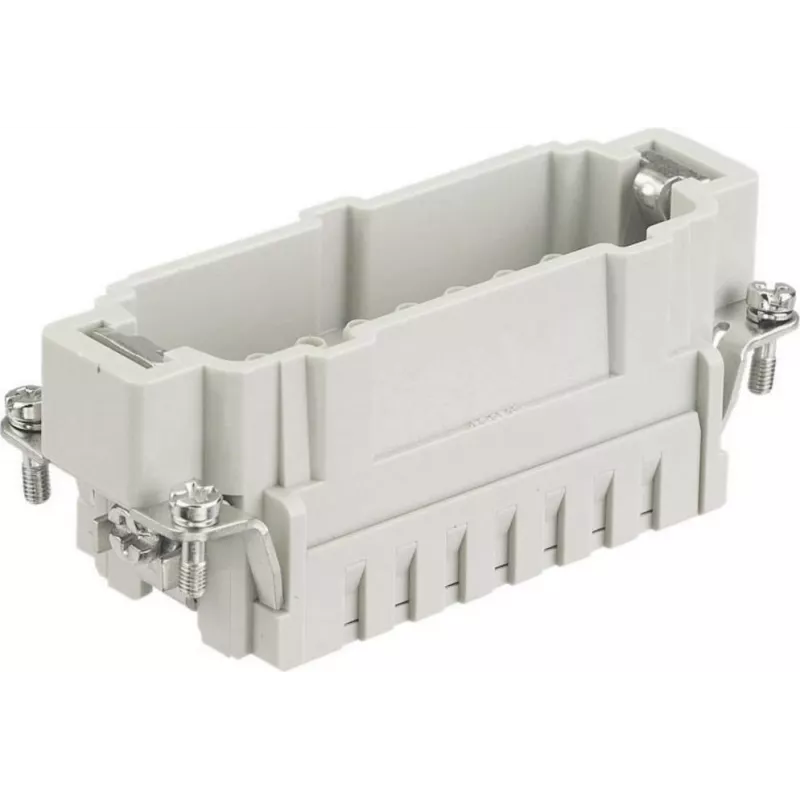

Harting Han E ühendussisend 09330242602 presskontaktidega ühes reas Han E korpustele

Harting Han E ühendussisend 09330242602 presskontaktidega ühes reas Han E korpustele on ühe reaga sisend, mis on mõeldud pressitud juhtmeotstega kasutamiseks Han E pistmikukorpustes. See pakub kompaktset kontaktide paigutust signaali- või väikese võimsusega ahelate jaoks, kus on ette nähtud presskontaktid. Sisend on mõeldud integreerimiseks Harting Han E modulaarsetesse korpustesse, võimaldades pistmikumoodulite lihtsat asendamist või seadistamist ilma korpuse kesta muutmata.

Eelised

Ühe reaga presskontaktidega sisend pakub usaldusväärset mehaanilist ja elektrilist ühendust, kui seda kasutatakse korrektselt pressitud juhtmetega, tagades ühtlase kontaktsurve ja väikese kontakttakistuse. Selle modulaarne vorm võimaldab hõlpsat paigaldamist ühilduvatesse Han E korpustesse, lihtsustades hooldust ja mooduli vahetust. Disain toetab tööstusautomaatika keskkonnas tüüpiliste juhtmete ettevalmistamise ja ühendamise lihtsaid protseduure ning aitab standardiseerida pistmikukonfiguratsioone seadmete vahel.

Sobib

• Signaalijuhtmestik tööstuslike juhtkappide jaoks
• Väikese võimsusega ühendused automaatikaseadmetes
• Väliseadmete juhtmestik, kus kasutatakse modulaarseid Han E korpuseid
• Olemasolevate ühe reaga Han E presskontaktisisendite asendamine

Peamised tehnilised andmed

• Kontaktide paigutus: ühe reaga sisend, mis sobib presskontaktidele
• Ühenduse tüüp: presskontakti liides isoleeritud või isoleerimata presshülsside jaoks
• Kinnitus: mõeldud paigaldamiseks Han E modulaarsetesse korpustesse
• Rakendusklass: signaali- ja väikese võimsusega elektriühendused
• Sobivad juhtmetüübid: mitmekiulised juhtmed, ette valmistatud ühilduvate presskontaktidega
• Mehaaniline vorm: modulaarne sisend, mis ühildub standardsete Han E korpuse mõõtmetega

Kasutamine

Valmistage juhtmed ette, eemaldades isolatsiooni soovitatud pikkusele valitud presskontaktide jaoks, ja paigaldage sobivad presshülsid või -kontaktid sertifitseeritud presstööriista abil. Sisestage ettevalmistatud presskontaktid sisendi õõnsustesse, kuni need klõpsavad kohale ja kinnituvad kindlalt. Paigaldage kokkupandud sisend ühilduvasse Han E korpusesse, järgides korpuse lukustamise või kinnitusmeetodit. Enne pistmiku kasutuselevõttu kontrollige õiget paigaldust ning viige läbi elektrilise järjepidevuse ja isolatsiooni testid vastavalt paigaldusstandarditele.

Soovitused

Kasutage presskontakte ja -tööriistu, mis vastavad juhtme ristlõikele ja materjalile. Kontrollige kontakte perioodiliselt korrosiooni või mehaanilise kulumise osas karmides keskkondades ning järgige Harting korpuse juhiseid paarituskordade ja pöördemomendi väärtuste kohta, kui need on asjakohased.
