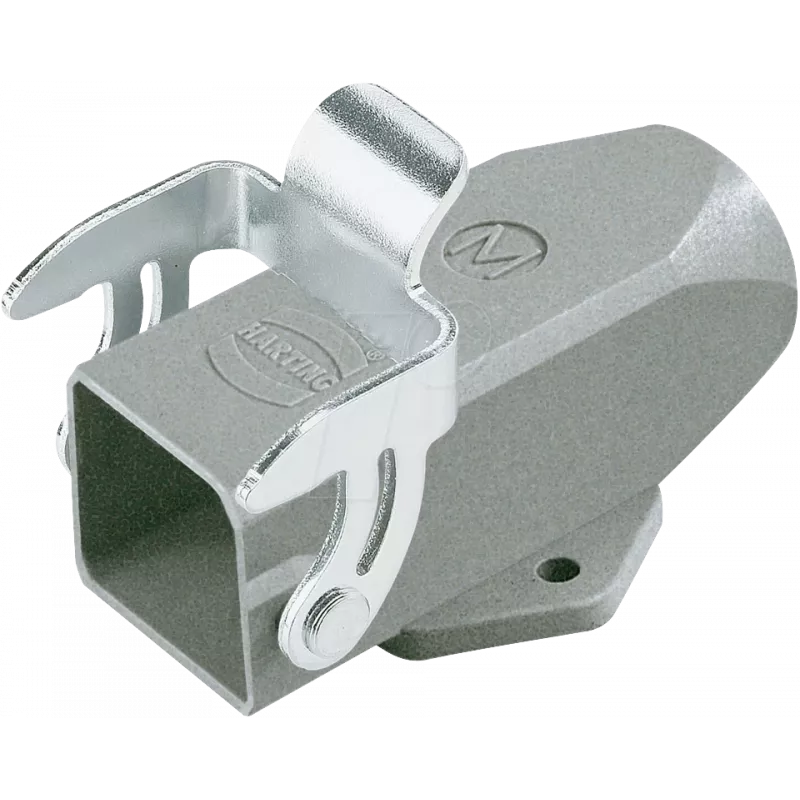

Pistikupesa korpus Harting HAN 3A pistikupesa korpus M20 kaabli väljavõttega

Harting HAN 3A pistikupesa korpus M20 kaabli väljavõttega on kompaktne pistiku korpus, mis on ette nähtud HAN 3A sisestuste vastuvõtmiseks ja standardiseeritud M20 kaabli läbiviigu liidese pakkumiseks. Korpus kaitseb elektrikontakte kaitseümbrise sees, pakub mehaanilist tõmbepingeleevendust kaabli sisendil ja on mõeldud paneelile või masinale paigaldatavate ühenduste jaoks tööstuskeskkondades, kus on vaja väikeseformaadilist, vastupidavat pistikulahendust.

Eelised

Pistikupesa korpus pakub usaldusväärset mehaanilist ümbrist, mis kaitseb kontakte juhuslike kahjustuste eest ja aitab säilitada ühenduse terviklikkust vibratsioonialtides keskkondades. Selle M20 kaabli väljavõte võimaldab tavaliste kaabli läbiviikude hõlpsat paigaldamist efektiivseks tõmbepingeleevenduseks ja sissetungi kaitseks. Kompaktne vormitegur toetab ruumipiirangutega kooste, jäädes samas ühilduvaks HAN 3A sisestustega, hõlbustades sujuvat integreerimist olemasolevatesse pistikusüsteemidesse.

Sobib kasutamiseks

• Paneelile paigaldatavad toite- ja signaaliühendused masinates
• Kaablite marsruutimine ja tõmbepingeleevendus tööstuslike juhtkappide puhul
• Kompaktsed ühenduspunktid automaatikaseadmetel ja instrumentidel
• Rakendused, mis nõuavad standardiseeritud M20 kaabli läbiviigu liidest

Peamised tehnilised andmed

• Pistiku perekonna ühilduvus: HAN 3A sisestused
• Kaabli väljavõtte suurus: M20 läbiviigu liides
• Paigaldusviis: paneelile või masinale paigaldatav
• Korpuse funktsioon: kaitsekorpus pistikupesa kontaktide ja tõmbepingeleevenduse jaoks
• Vormitegur: kompaktne, sobib piiratud ruumiga paigaldistele

Kasutusjuhend

Paigaldage korpus paneelile või masina kinnituspinnale, kasutades sobivat väljalõiget ja kinnitusmeetodit. Sisestage ühilduv HAN 3A sisestus korpusesse ja kinnitage see vastavalt sisestuse paigaldusjuhendile. Paigaldage M20 kaabli läbiviik kaabli väljavõttesse ja suunake kaabel läbi läbiviigu; pingutage läbiviik, et tagada tõmbepingeleevendus ja vajadusel sissetungikaitse. Ühendage juhtmed sisestuse kontaktidega järgides elektrijuhtmestiku standardeid ning kontrollige mehaanilist ja elektrilist terviklikkust enne süsteemi pingestamist.

Soovitused

Kasutage ühilduvaid HAN 3A sisestusi ja M20 kaabli läbiviike, mis on hinnatud töökeskkonna jaoks. Veenduge, et kaabli läbiviigu kinnituste pöördemoment on õige ja kinnitus on kindel, et vältida vibratsiooni mõjul lõdvenemist. Järgige kehtivaid elektrikoode ja tootja juhiseid kontaktide kokkupanekuks, kaabli valikuks ja tihendamiseks, et säilitada usaldusväärsed ja ohutud ühendused.
