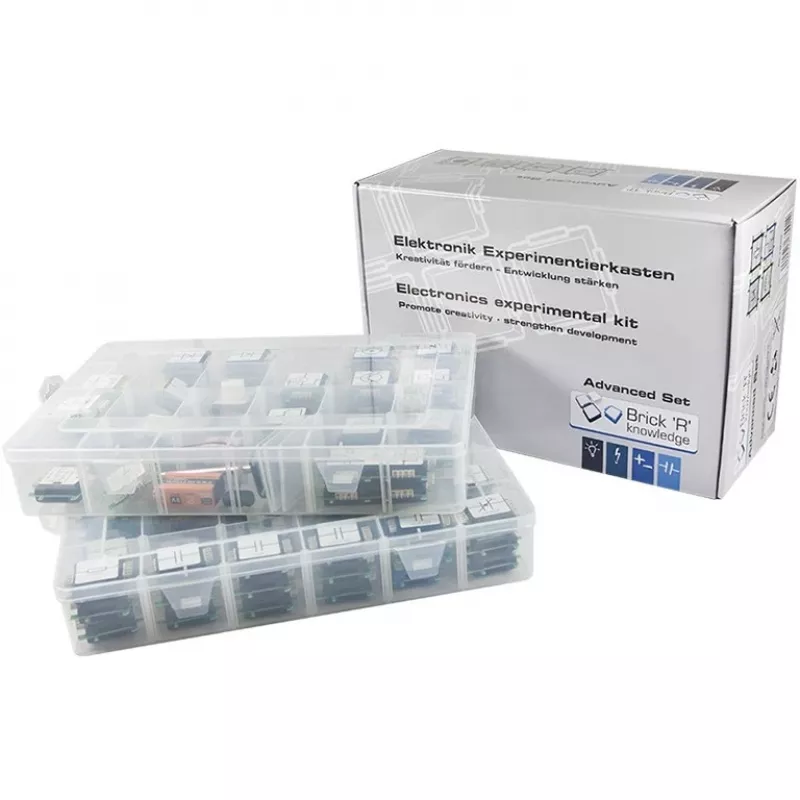

Cobbler breakout kit ALLNET ALL-BRICK-0223 Brick'R'knowledge'ile

ALLNET ALL-BRICK-0223 Cobbler breakout komplekt Brick'R'knowledge'ile on edasijõudnutele mõeldud hariduskomplekt, mis sisaldab 111 klotsi ja komponenti ning mille eesmärk on õpetada ja avastada elektrotehnika mõisteid. Komplekt toetab keerukate vooluahelate ehitamist ja ühildub Brick"R"knowledge'i moodulitega, võimaldades katseid alates põhikooli tundidest kuni ülikoolitasemel ja inseneritöö prototüüpimiseni. Spetsiaalsed pistikud ja avatud lähtekoodiga disain võimaldavad ehitada suuri vooluahelaid, lisada kohandatud komponente ja teha RF-katseid; tulevikus on kavas integreerimine ostsilloskoopide ja signaaligeneraatoritega, et vastata tööstusvajadustele.

Eelised

See edasijõudnute komplekt ühendab laia valiku passiivseid ja aktiivseid elektroonikakomponente spetsiaalsete klotside ja pistikutega, et võimaldada keerukat ja modulaarset vooluahelate ehitamist. Avatud lähtekoodi lähenemisviis lubab komponentide laiendamist ja kohandamist, samas kui kaasatud RF-võimelised osad muudavad komplekti ainulaadseks raadiosageduskatsete jaoks. Komplekt ühildub Brick'R'knowledge'i haridusliku metoodikaga ning toetab käed-külge õpet erinevatel haridustasemetel.

Sobib

• Klassiruumitunnid alg- ja põhikoolides
• Ülikoolide laborid ja inseneritöö kursused
• Käed-külge prototüüpimine ja hobielektroonika projektid
• RF-katsed ja signaaliga seotud projektid

Peamised tehnilised andmed

• Mudel: ALLNET ALL-BRICK-0223 Cobbler breakout komplekt Brick'R'knowledge'ile

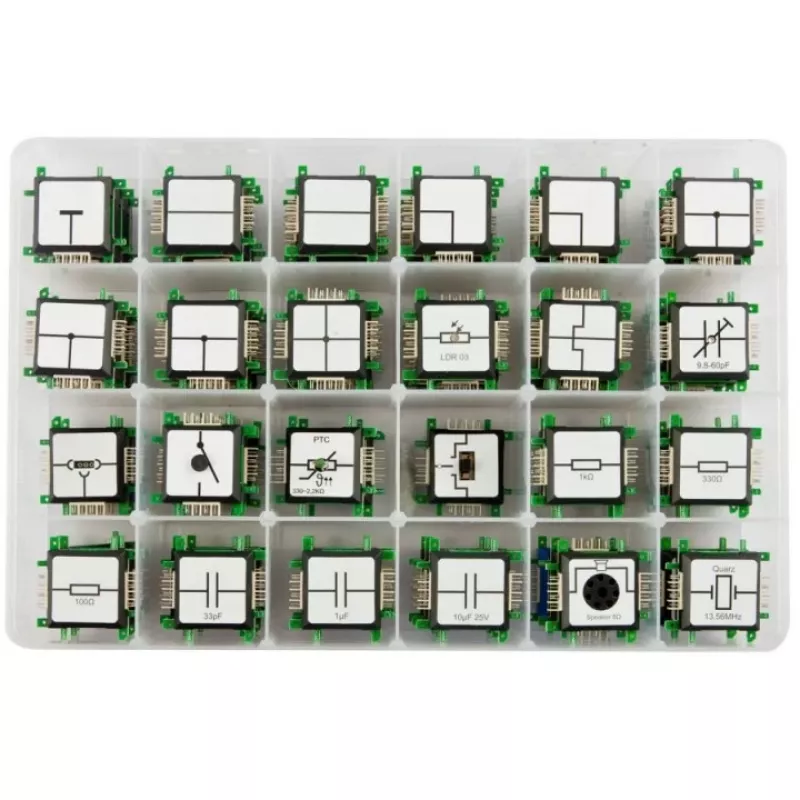

• Sisu: 111 klotsi ja komponenti (vt nimekirja allpool)
• Kaal (komplekt): 3.05 kg
• Bränd: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

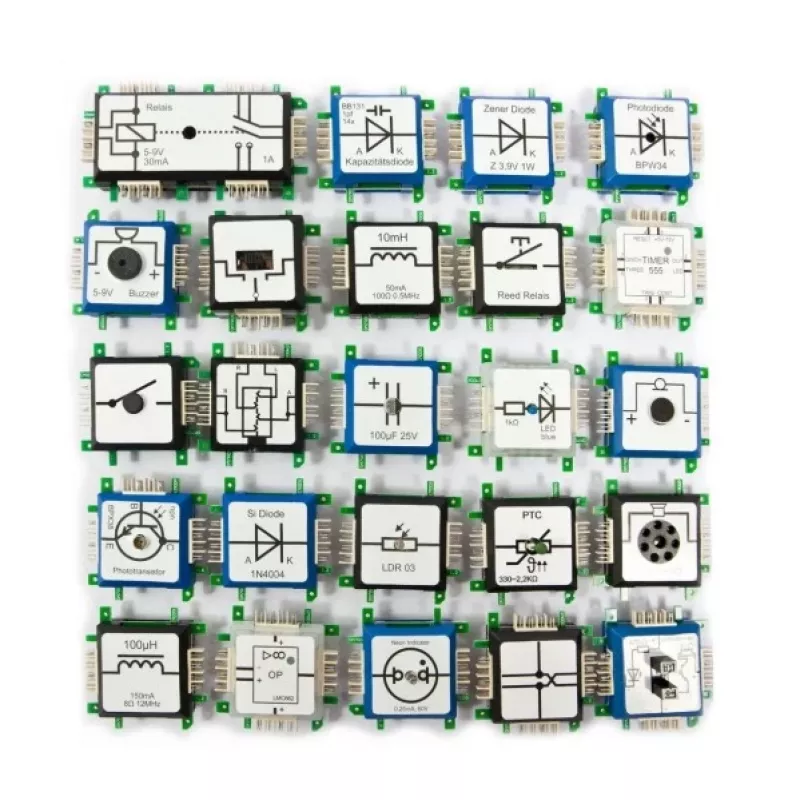

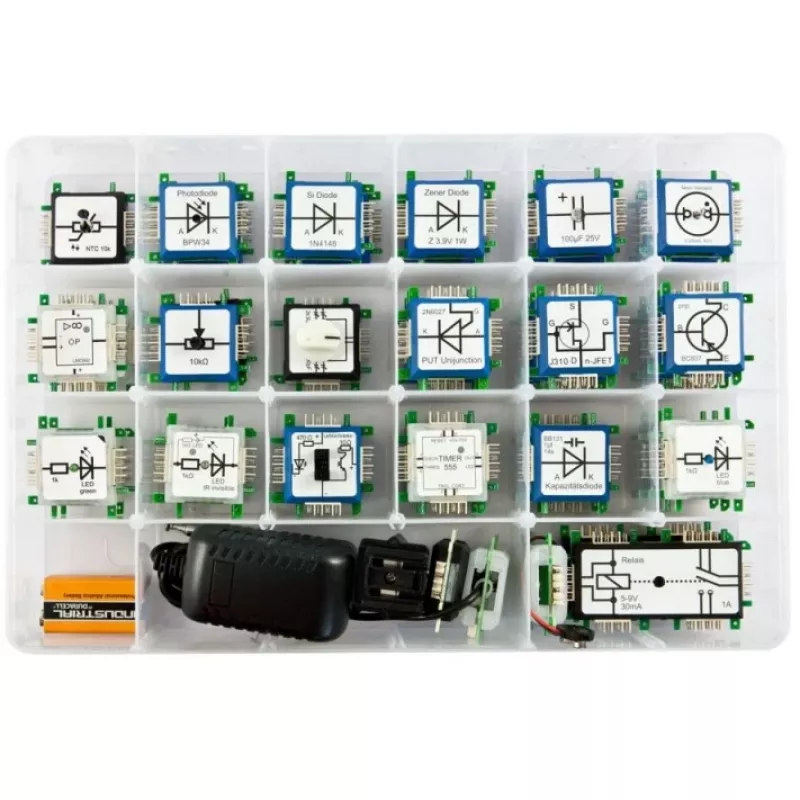

• Peamiste komponentide hulka kuuluvad: 3.5 mm stereo + mikrofonipistik (4-pooluseline), 9V toiteadapter 1A kaitsega ja maandusega, antenn, patareiadapter, sumisti, fotodiood BPW34, germaaniumdiood AA118, varikapdiood BB131, tavalised dioodid (1N4004, 1N4148), zeneri diood 3.9V, hõõglamp, edasijõudnute komplekti käsiraamat
• Kondensaatorid: mitu fikseeritud ja muutuvat tüüpi (1µF, 10µF 25V, 100µF 25V elektrolüütiline, 100nF 50V, 10nF, 1nF, 33pF; muutuv 2x30pF/2x300pF, 2–30pF, 9.8–60pF)
• LED-id: sinine, kollane, roheline, IR, punane; valjuhääldi; valgustõke; mikrofon
• IC-d ja pooljuhid: LM386, LMC662, 555 taimer, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, fototransistor BPX38
• Induktiivpoolid/mähised: 10 µH, 22 µH, 100 µH, 10 mH
• Releed: pilliroo relee ja kaks releed 8–12V 30 mA
• Takistid ja andurid: NTC 10k, PTC 2.2k, LDR fototakisti, erinevad fikseeritud takistid (100k, 100Ω, 10k, 1k, 330Ω, 4.7k)
• Muud: potentsiomeeter 10 kΩ, sumisti, nupud, lülitid, universaalne klots, mitu ühendusklotsi ja ristumis-/maandus-/nurgajooned

Kasutusjuhend

Järgige kaasasolevat edasijõudnute komplekti käsiraamatut, et mooduleid ja vooluahelaid samm-sammult kokku panna. Alustage klotside ja komponentide tuvastamisest nende märgistuste ja käsiraamatu inventuuri abil. Kasutage spetsiaalseid pistikuid ja ühendusklotse, et ehitada vajalikud vooluahelate topoloogiad; asetage aktiivsed ja passiivsed komponendid klotsihoidjatesse vastavalt vooluahelate skeemidele. RF-katsete jaoks ühendage antenn ja varikapi/mähise kombinatsioonid vastavalt juhistele. Toite andke 9V adapteri või patareiadapteri kaudu alles pärast õigete ühenduste kontrollimist. Täiendavate või kohandatud komponentide lisamisel järgige polaarsust ja tootja spetsifikatsioone.

Soovitused

Kasutage komplekti haridusasutustes järelevalve all ja järgige tavalisi ohutusmeetmeid: lülitage vooluahelad pingetuks enne komponentide vahetamist, piirake toitepingeid nimiväärtustega ja vältige lühiseid. RF- ja ostsilloskoobitöö puhul säilitage õige maandus- ja varjestustava ning konsulteerige käsiraamatut, kui kohandate komplekti mõõtmisseadmete jaoks.
