InLine 76622V võrgukaart Sisemine Ethernet 1000 Mbit/s

Paindlik integreerimine kompaktsetesse süsteemidesse: Mini-PCIe Gigabit võrgukaart koos välise RJ45 mooduliga on ideaalne kitsastesse ruumidesse või manussüsteemidesse.
Kõrge ühilduvus paljude operatsioonisüsteemidega: Toetab Windows (alates ME kuni 10), Windows Server, Linux koos Realteki toega ja macOS alates versioonist 10.4.x.
Stabiilne Gigabit ühendus laiendatud funktsionaalsusega: Toetab 10/100/1000 Mb/s, VLAN märgistamist, QoS-i, vookontrolli ja jumbo kaadreid kuni 9K.
Kaheformaadiline disain täielikuks paindlikkuseks: Tänu etteantud murdepunktile saab moodulit kasutada täissuuruses või poolsuuruses – sh madalprofiiliga klamber.
Kõik tarvikud koheseks paigalduseks: Varustatud RJ45 mooduli, ühenduskaabli, LED-ühenduskaabli, pesaklambri, draiveri CD ja juhistega.

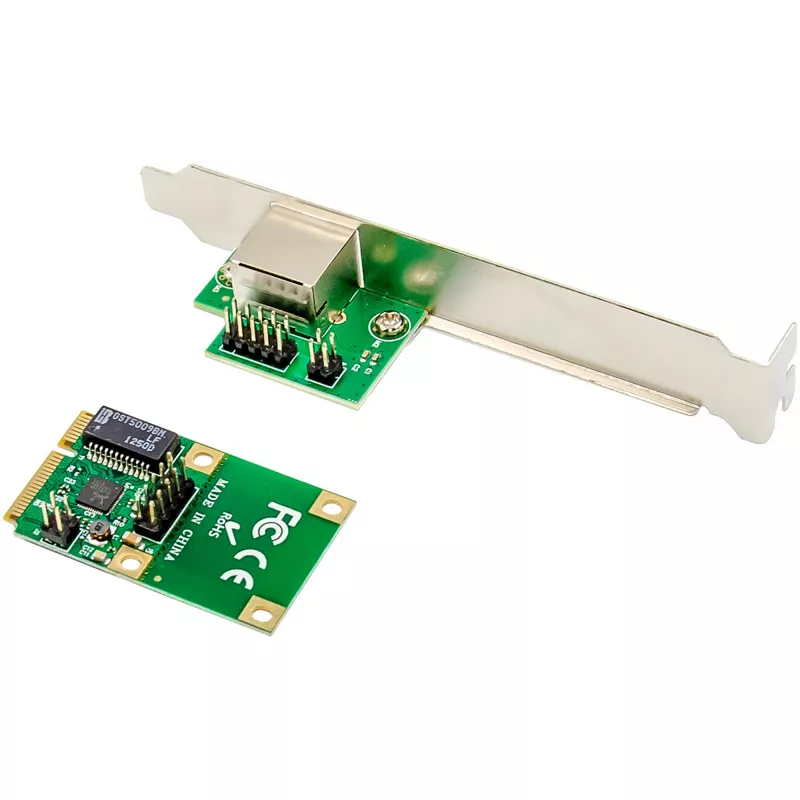

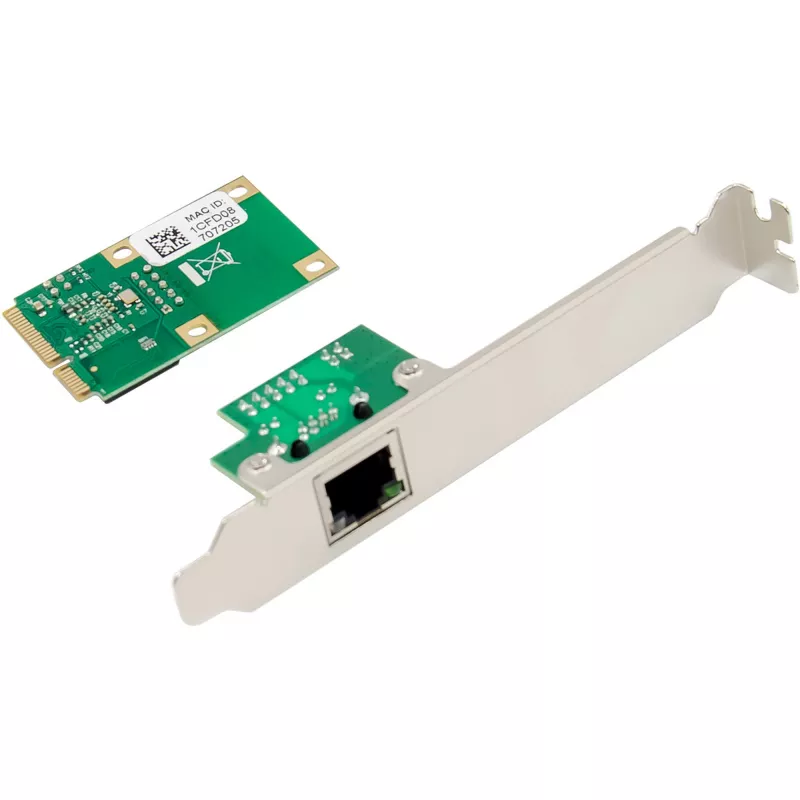

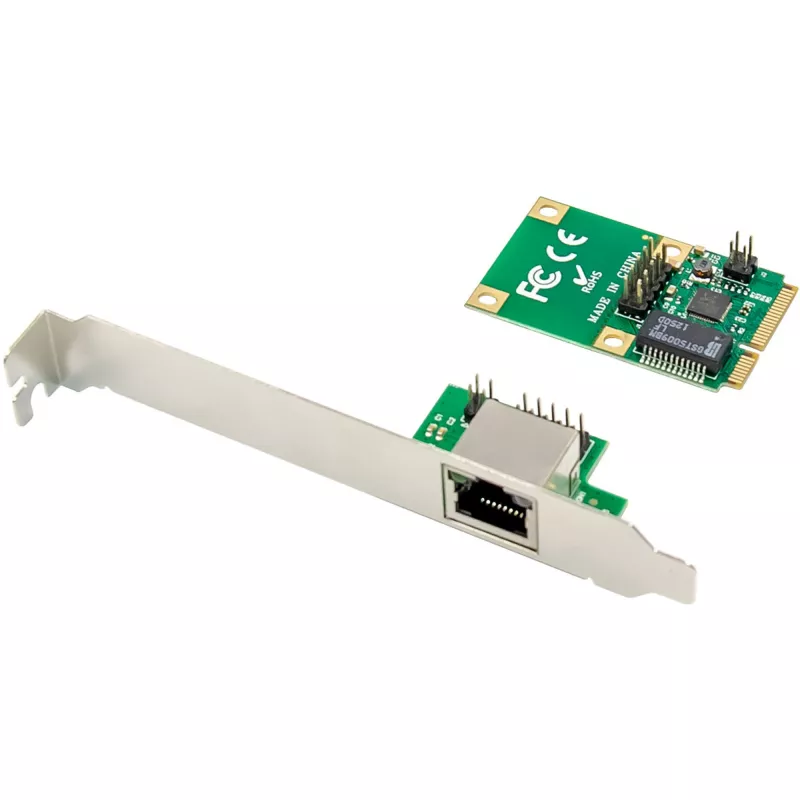

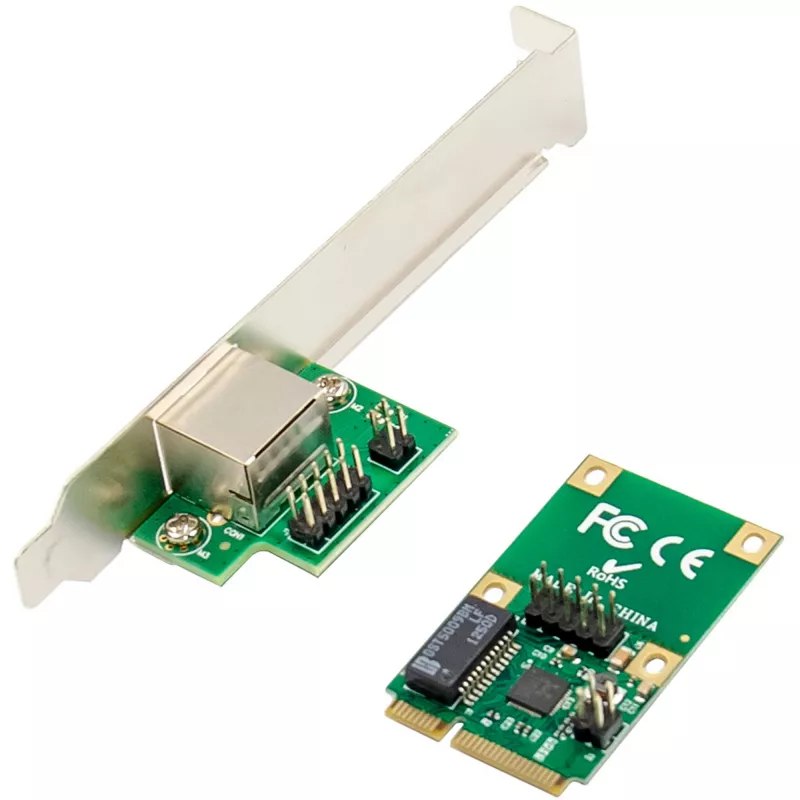

InLine® Mini-PCIe Gigabit võrgukaart Realtek RTL8111F kiibistikuga on ideaalne lahendus kompaktsete süsteemide laiendamiseks usaldusväärse Ethernet-ühendusega. See toetab edastuskiirusi 10/100/1000 Mb/s, muutes selle sobivaks tänapäevaste suure ribalaiusega võrkude jaoks.
Tänu modulaarsele disainile koos välise RJ45 mooduliga on kaart ideaalne tööstusarvutite, manussüsteemide, HTPC-de või digitaalsete infokuvade lahenduste jaoks, kus võrguühendus tuleb paigaldada väliselt. Etteantud murdepunktiga disain võimaldab seda kasutada täissuuruses või poolsuuruses moodulina – maksimaalne paindlikkus minimaalse ruumivajadusega.
Võrgukaart vastab IEEE standarditele 802.3, 802.3u ja 802.3ab ning pakub täiustatud funktsioone nagu vookontroll, VLAN märgistamine, teenusekvaliteet (QoS) ja jumbo kaadrid kuni 9K. Auto-MDI/MDI-X tagab rist- või otsekaablite automaatse tuvastuse – ideaalne lihtsaks ja veavabaks paigalduseks.
Ulatuslik operatsioonisüsteemide ühilduvus hõlmab Windowsi versioone alates ME, erinevaid Windows Serveri variante, Linux koos integreeritud Realteki toega ja macOS alates versioonist 10.4.x. Tarnekomplekt sisaldab kõiki vajalikke komponente koheseks kasutuselevõtuks: RJ45 moodul, ühenduskaabel, LED-kaabel, madalprofiiliga pesaklamber, draiveri CD ja kasutusjuhend saksa ning inglise keeles.

Mini PCIe standard: PCIe v1.1 x1 rada
Disain: Mini PCIe täissuuruses/poolsuuruses (etteantud murdepunkt olemas)
LAN-port: 1x RJ45 (välise RJ45 mooduli kaudu)
Kiirus: 10/100/1000 Mb/s (automaatne läbirääkimine)
Kiibistik: Realtek RTL8111F
Toetatud Etherneti standardid: IEEE 802.3 / 802.3u / 802.3ab
Vookontroll: IEEE 802.3x (väldib paketikadu ülekoormuse korral)
VLAN: IEEE 802.1Q (võrgusegmentimine märgistamise teel)
Prioriseerimine: IEEE 802.1p (prioriseerib andmeliiklust vastavalt tähtsusele)
Jumbo kaadrid: kuni 9K (suurte andmepakettide tõhus edastus)
Auto-MDI/MDI-X: tavaliste ja ristkaablite automaatne tuvastus
Kaablinõuded: CAT-5 või kõrgem
Toetatud operatsioonisüsteemid: Windows ME / 98SE / 2000 / XP / Vista / 7 / 8 / 10 (32/64-bit), Windows Server 2003 / 2008 / 2012, Linux koos Realteki toega, macOS alates versioonist 10.4.x

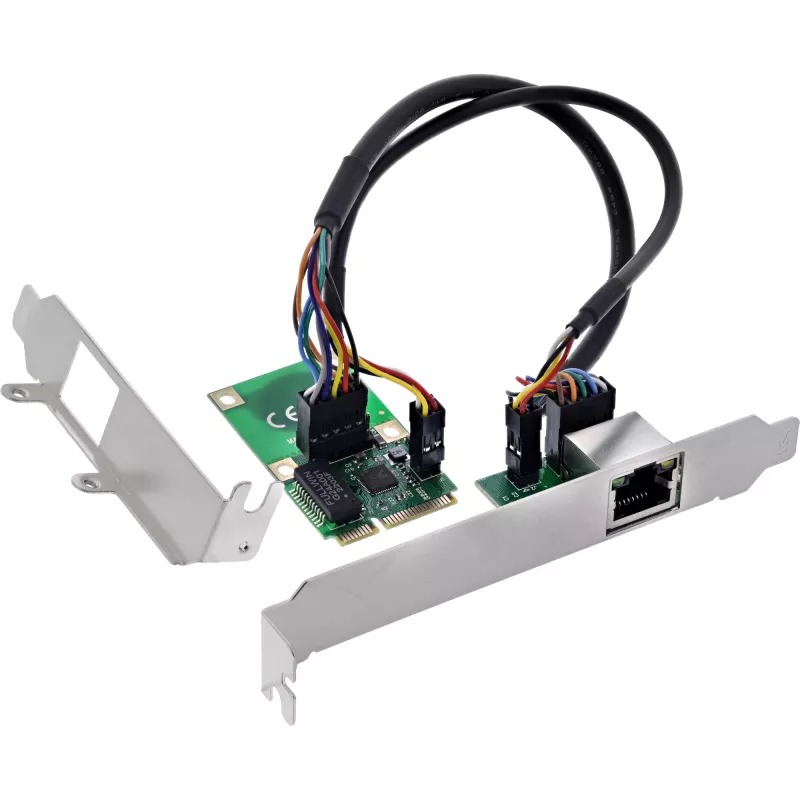

Tarnekomplekt: 1x InLine Mini-PCIe Gigabit võrgukaart (põhimoodul, kasutatav täis-/poolsuuruses), 1x RJ45 moodul Gigabit LAN-pordiga, 1x 10-kontaktiline ühenduskaabel põhimooduli ja RJ45 mooduli vahel, 1x 4-kontaktiline LED-kaabel, 1x madalprofiiliga pesaklamber RJ45 moodulile, 1x draiveri CD, 1x kasutusjuhend saksa/inglise keeles

InLine 76622V. Sisemine. Ühendustehnoloogia: Juhtmega, Hostiliides: PCI Express, Liides: Ethernet. Maksimaalne andmeedastuskiirus: 1000 Mbit/s

Kasutamine

Paigaldage kaart Mini-PCIe pessa (PCIe x1). Kui ruumivajadus seda nõuab, murrake mööda etteantud murdepunkti poolsuuruseks ja kinnitage madalprofiiliga klamber välisele RJ45 moodulile. Ühendage kaasasolev 10-kontaktiline kaabel põhimooduli ja välise RJ45 mooduli vahele ning kinnitage LED-kaabel, kui oleku-LED-id on vajalikud. Installige draiverid kaasasolevalt CD-lt või hankige ajakohased draiverid kiibistiku tootjalt, seejärel ühendage CAT-5 või parem Etherneti kaabel RJ45 porti ja kontrollige operatsioonisüsteemis linki ja kiirust.

Soovitused

Kasutage usaldusväärse Gigabit jõudluse tagamiseks CAT-5e või CAT-6 kaableid; lubage VLAN ja QoS sätted võrgukommutatoris või operatsioonisüsteemis, kui on vaja segmenteerimist või liikluse prioriseerimist. Manus- või tööstuspaigaldiste puhul kinnitage väline RJ45 moodul ja kaabel, et vältida pistiku pinget.
