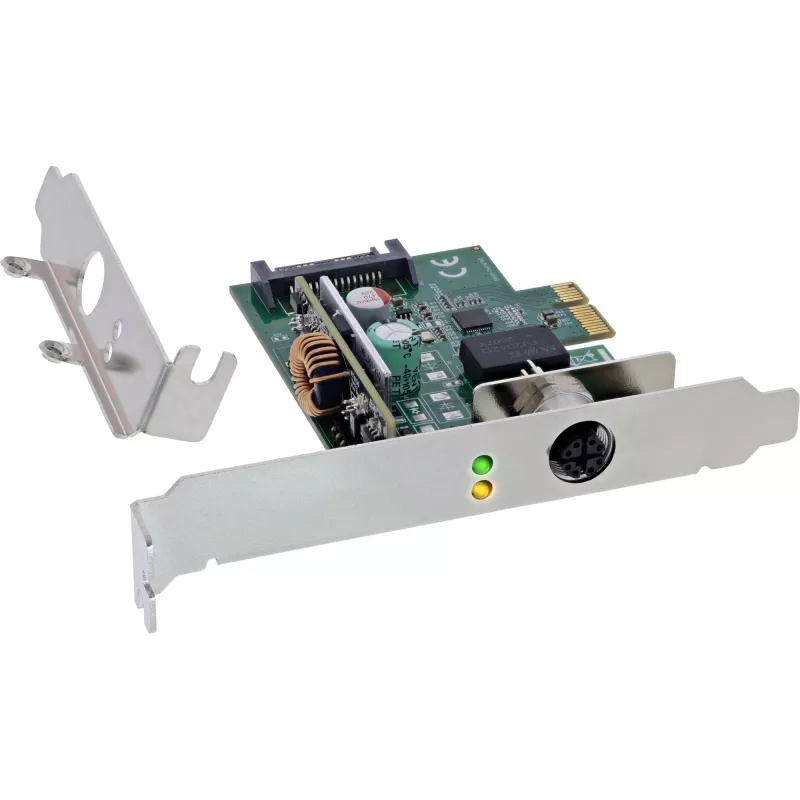

Võrgukaart InLine 51124I sisemine 2500 Mbit/s PCI Express juhtmega

Töökindel M12 liidestööstuslike ja professionaalsete võrgurakenduste jaoks
Suured andmeedastuskiirused10/100/1000 Mb/s ja 2,5 Gb/s (automaatne läbirääkimine)
PoE/PoE+(kuni 25,5 W) ühilduvate seadmete toiteks
VLAN-märgistamine, PXE-käivitusja Wake-on-LAN tugi
Standard- ja madalprofiiliga pesaklambridmaksimaalseks ühilduvuseks;maksimaalseks ühilduvuseks

InLine® gigabitine võrgukaart on spetsiaalselt välja töötatud tööstuskeskkondade töökindlateks ja stabiilseteks võrguühendusteks. Tänu M12 x-kodeeritud ühendusele pakub see turvalist ja vastupidavat ühendust, mis sobib ideaalselt kasutamiseks masinates, juhtimissüsteemides ja seirelahendustes. Andmeedastuskiirusega kuni 2,5 Gb/s PCIe 2.1 x1 liidese kaudu tagab see suurte andmemahtude kiire ja stabiilse edastuse. Tänu integreeritud PoE+ toele (IEEE 802.3af/802.3at) saab ühendatud seadmeid, nagu valvekaamerad, andurid või pääsupunktid, toita otse võrgukaabli kaudu; eraldi toiteallikat pole vaja. Lisafunktsioonid nagu Jumbo raamid (kuni 16 KB) tõhusamaks andmeedastuseks, VLAN-märgistamine võrgu segmenteerimiseks, Wake-on-LAN süsteemi kaugkäivituseks ja kaugjuurdepääsuks võrgule; süsteemide kaugkäivituseks ja PXE tugi võrgupõhiste alglaadimisprotsesside jaoks muudavad kaardi mitmekülgseks lahenduseks nõudlikes võrgukeskkondades.
Tehnilised andmed:

Väliselt: 1x M12 pesa, 8 kontaktiga, x-kodeeritud
Sisemiselt: 1× PCI Express x1 (2.1), 1 x SATA 15-kontaktiline toitepistik
Siinitüüp: PCIe v2.1, x1 rada (töötab x1, x4, x8, x16 pesades)
Kiibistik: Realtek RTL8125B
Toetatud protokollid: IPv4, IPv6
LED: Indikaator tegevuse (roheline) ja ühenduse (oranž) jaoks

Toetatud IEEE standardid:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (Vookontroll), IEEE 802.1Q (VLAN)
IEEE 802.3af (PoE) / 802.3at (PoE+)
IEEE 802.1P Layer 2 prioriteedi kodeerimine - Võrgu prioritiseerimine: QoS-i tõhus juhtimine

Täiustatud funktsioonid:

Toetab PXE-d (Preboot Execution Environment)
Toetab RealWoW-i (Remote Wake-on-LAN üle Interneti)
Toetab ristühenduse tuvastamist ja automaatset parandamist
Toetab Microsoft NDIS5/NDIS6 kontrollsumma mahalaadimist (IPv4, IPv6, TCP, UDP)
Jumbo raamid: Kuni 16 KB

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiutemperatuur: -40 °C kuni 70 °C
Maksimaalne niiskus: 90%

Toetatud operatsioonisüsteemid:

Windows: 11, 10, 8.1, 8, 7 (32/64 bit)
Linux: Native tugi Fedora, SUSE, Ubuntu, Red Hat jaoks
DOS ja Novell

InLine 51124I. Hostiliides: PCI Express. Päritoluriik: Taiwan. Kiibistik: Realtek RTL8125B. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Muud toetatud operatsioonisüsteemid: DOS, Novell. Laius: 120 mm, Sügavus: 101.5 mm, Kõrgus: 21.5 mm

Kasutusjuhend

Paigaldage kaart hostisüsteemi vabasse PCIe x1 (või suuremasse) pessa ja kinnitage see kaasasoleva klambriga, mis sobib korpusega (standard- või madalprofiil). Kui on vaja PoE-toidet, ühendage ühilduvad PoE-lülitid või vaheseadmed M12-porti ja vajadusel kinnitage SATA 15-kontaktiline toitepistik lisatoite saamiseks. Konfigureerige võrgusätted operatsioonisüsteemis, kasutades kaasasolevaid või natiivseid draivereid; vajadusel võrgukäivituse jaoks lubage BIOS-is/UEFI-s PXE. VLAN-i ja QoS-i sätteid saab kasutada ühendatud lülitites ja draiveris, et segmenteerida ja prioritiseerida võrguliiklust.

Soovitused

Töökindlaks toimimiseks tööstuskeskkondades kasutage varjestatud M12-ühilduvaid kaableid ja kontrollige lülitite PoE-toite-eelarvet. Hoidke töötemperatuur määratud vahemikus ning tagage parima jõudluse ja ühilduvuse huvides püsivara/draiverite ajakohasus.
