Sisemine Ethernet-võrgukaart InLine 51127B 1000 Mbit/s PCI Express

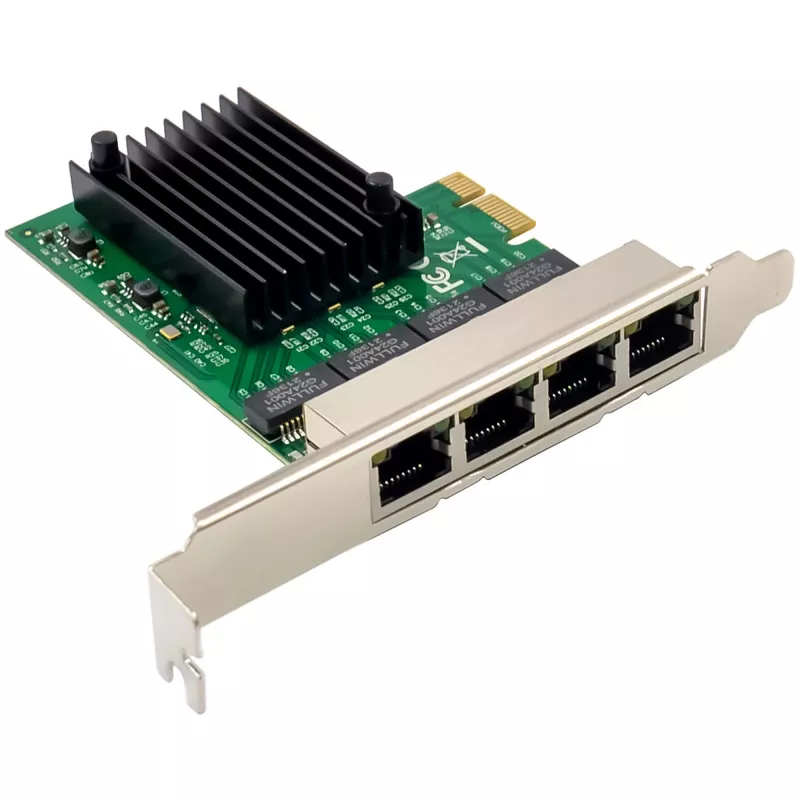

Neli RJ45 Gigabit-portistabiilseks ja kiireks võrguühenduseks
PCIe x1 liidessuure ühilduvuse tagamiseks erinevate süsteemidega
Toetab VLAN-e (802.1Q), jumbo-kaadreid (kuni 9K) ja vookontrolli
Sobib serveritele, tööjaamadele ja AV-rakendustele

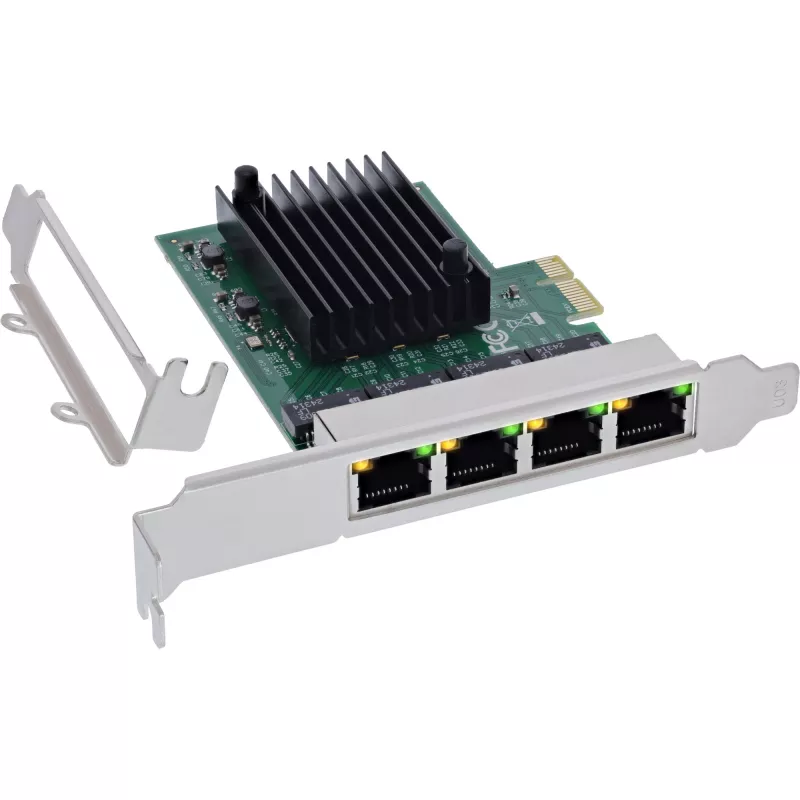

Sisaldab madalprofiiliga pesa klambritlihtsaks integreerimiseks kompaktsetesse korpustesse

InLine® Quad Gigabit võrgukaarton võimas lahendus, et laiendada teie süsteemi nelja Gigabit Etherneti pordiga. See on ideaalne serveritele, tööjaamadeleja professionaalsetele AV-rakendustelening toetab kaasaegseid võrgutehnoloogiaid maksimaalse efektiivsuse saavutamiseks.
Iga pordi andmeedastuskiirus kuni 1 Gb/svõimaldab stabiilset võrguühendust koos automaatse läbirääkimiseganing toetab Wake-on-LAN-i (WOL), VLAN-e (802.1Q) ja jumbo-kaadreid (kuni 9K). Kasutatav Realtek RTL8111F kiibistik tagab usaldusväärse jõudluse ja energiatõhususe.
Tänu PCIe x1 liideseleon võrgukaart ühilduv paljude süsteemidega ja võimaldab tõhusat andmeedastust. Kaasasolev madalprofiiliga pesa klamberhõlbustab paigaldamist kompaktsetesse korpustesse.
Tehnilised andmed:

Siiniliides: PCIe v1.1 (2.5 GT/s) x1 rada
Ühendus: 4 x RJ45 (vask)
Andmeedastuskiirus: 10/100/1000 Mb/s (Gigabit Ethernet)

Toetatud kiirused:

10/100 Mb/s pooldupleksrežiimis
10/100/1000 Mb/s täisdupleksrežiimis

Maksimaalne kaabli pikkus:
10BASE-T: 3. kategooria või kõrgem (kuni 100 m)
100BASE-TX: 5. kategooria või kõrgem (kuni 100 m)
1000BASE-T: 5e kategooria või kõrgem (kuni 100 m)

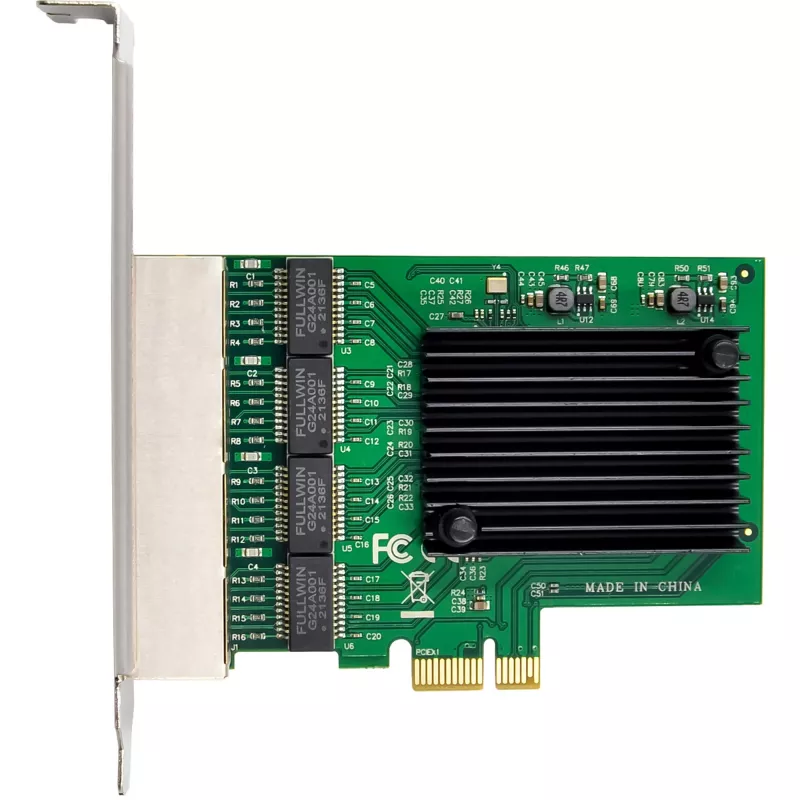

Kiibistik: Realtek RTL8111F + ASM1184e
Toetatud protokollid: IPv4, IPv6
Mõõdud: 100 mm x 69 mm (PCIe plaat)

Võrgu- ja protokollitugi:

Toetatud IEEE standardid:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (vookontroll), IEEE 802.1Q (VLAN)
IEEE 802.1P Layer2 prioriteedi kodeerimine

Funktsioonid:

Automaatne läbirääkimine (10/100/1000 Mb/s)
Toetab Wake-on-LAN-i (WOL)
Jumbo-kaadrite tugi (kuni 9K)

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: alates tuuma versioonist 2.6.30

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiustamistemperatuur: -40 °C kuni 70 °C
Maksimaalne õhuniiskus: 90 %

Tarnekomplekt:

1x InLine® Quad Gigabit võrgukaart, 4x RJ45 1 Gb/s
1x madalprofiiliga pesa klamber
1x draiveri CD
1x kasutusjuhend (saksa/inglise)

InLine 51127B. Hostiliides: PCI Express. Päritolumaa: Taiwan. Kiibistik: Realtek RTL8111F. Toetatud Windowsi opsüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, toetatud Linuxi opsüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, toetatud serveri opsüsteemid: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Laius: 100 mm, Sügavus: 69 mm

Kasutusjuhend

Paigaldage kaart emaplaadi vabasse PCIe x1 pessa ja kinnitage see standardse või madalprofiiliga klambriga vastavalt korpuse tüübile. Ühendage võrgukaablid RJ45-portidesse ja veenduge, et kaabli kategooria vastab nõutavale kiirusele. Paigaldage draiverid kaasasolevalt CD-lt või laadige vajadusel tootja veebisaidilt alla uusimad draiverid. Seadistage võrgusätted opsüsteemis, lubage vajadusel VLAN-id või jumbo-kaadrid ning aktiveerige Wake-on-LAN BIOS-is ja opsüsteemis, kui vaja.

Soovitused

Kasutage sobivaid Etherneti kaableid (Gigabiti jaoks Cat5e või kõrgem) ja hoidke püsivara/draiverid ajakohasena. Veenduge, et hostsüsteem tagab piisava jahutuse ja et BIOS-i sätted võimaldavad PCIe seadme tööd ning vajadusel Wake-on-LAN-i.
