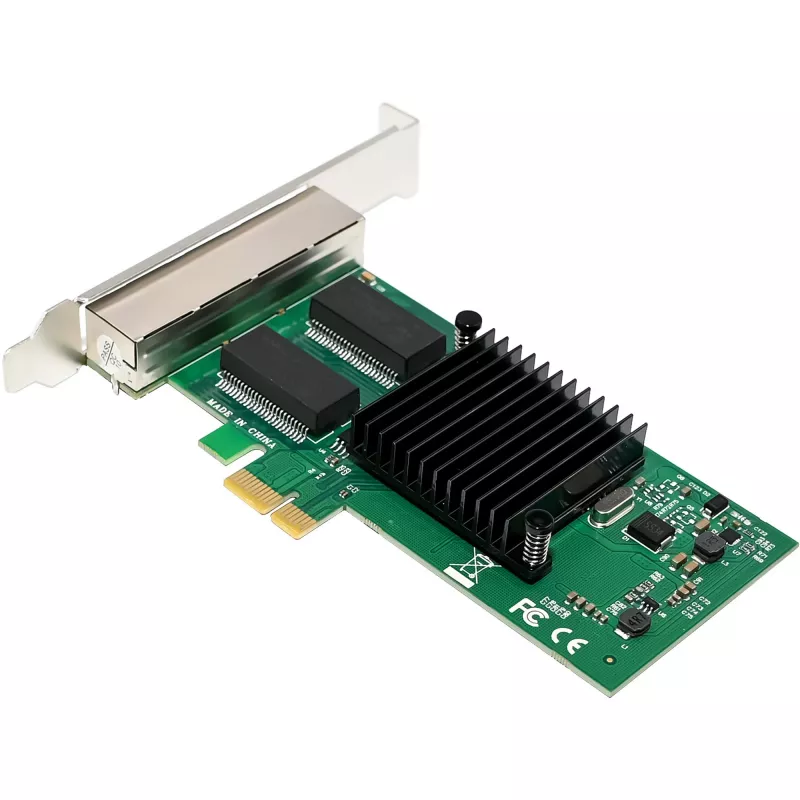

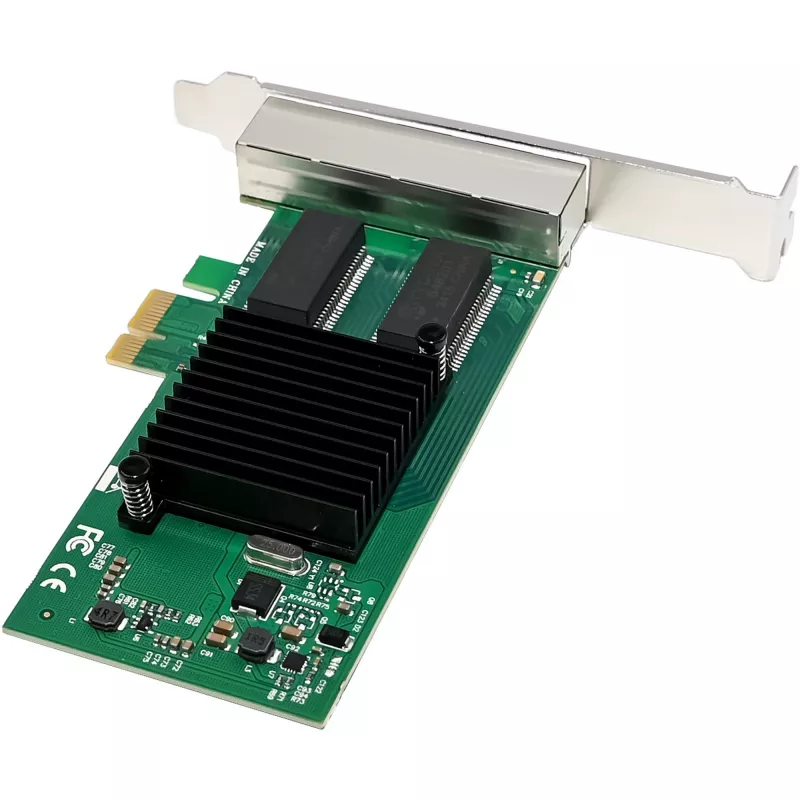

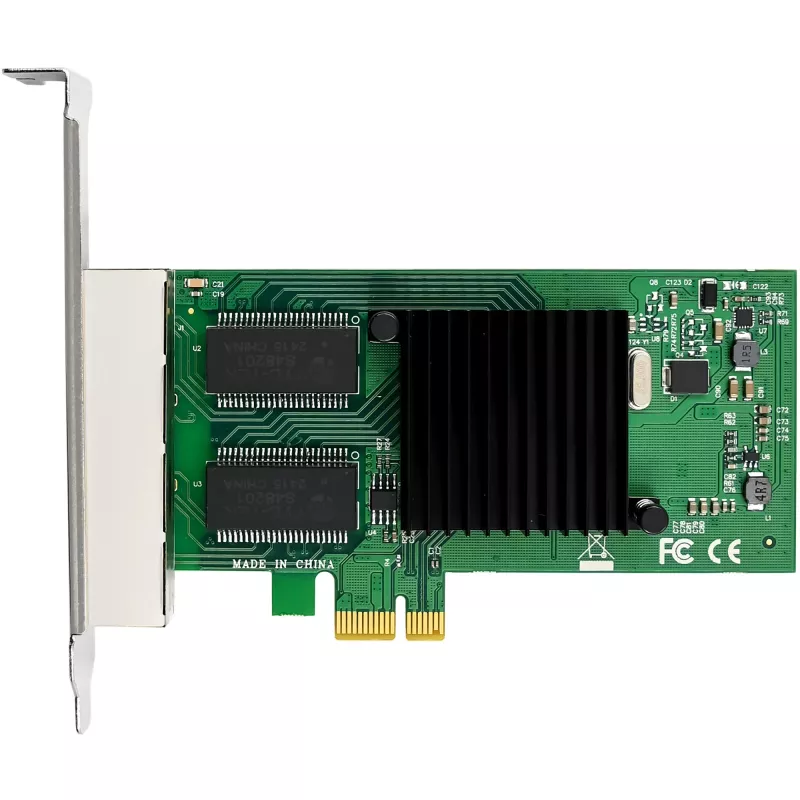

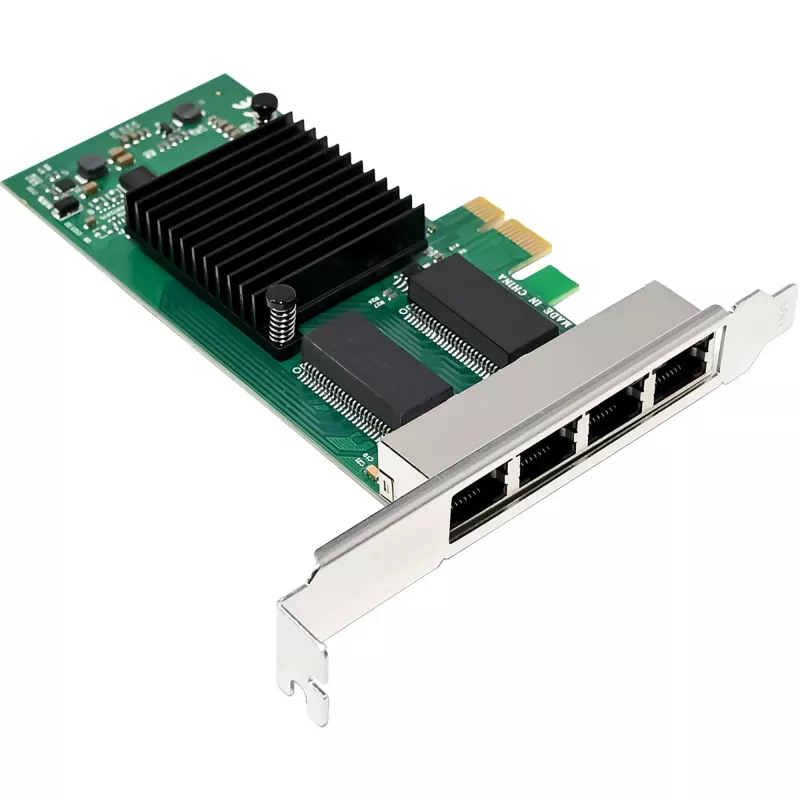

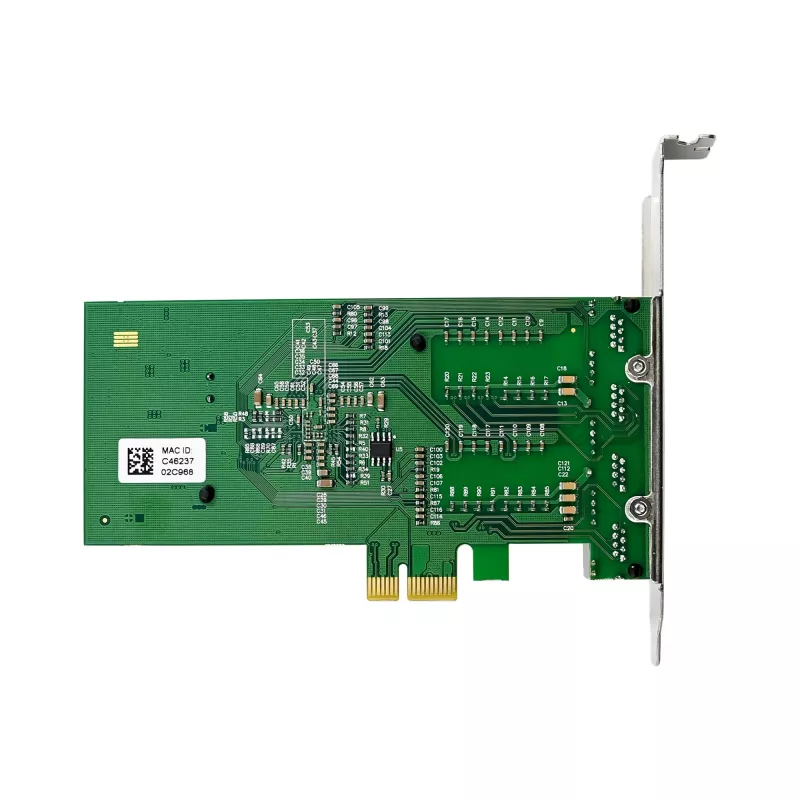

Võrgukaart InLine 51127D Sisemine Ethernet 1000 Mbit/s PCI Express

Neli RJ45 gigabidist portistabiilsete ja kiirete võrguühenduste jaoks
PCIe x1 liidestagab laia ühilduvuse kaasaegsete süsteemidega
Toetab VLAN-i (802.1Q), jumbo raame (kuni 9K) ja vookontrolli
Optimeeritud andmeedastustänu automaatsele läbirääkimisele ja ristühenduse tuvastamisele (MDI/MDI-X)

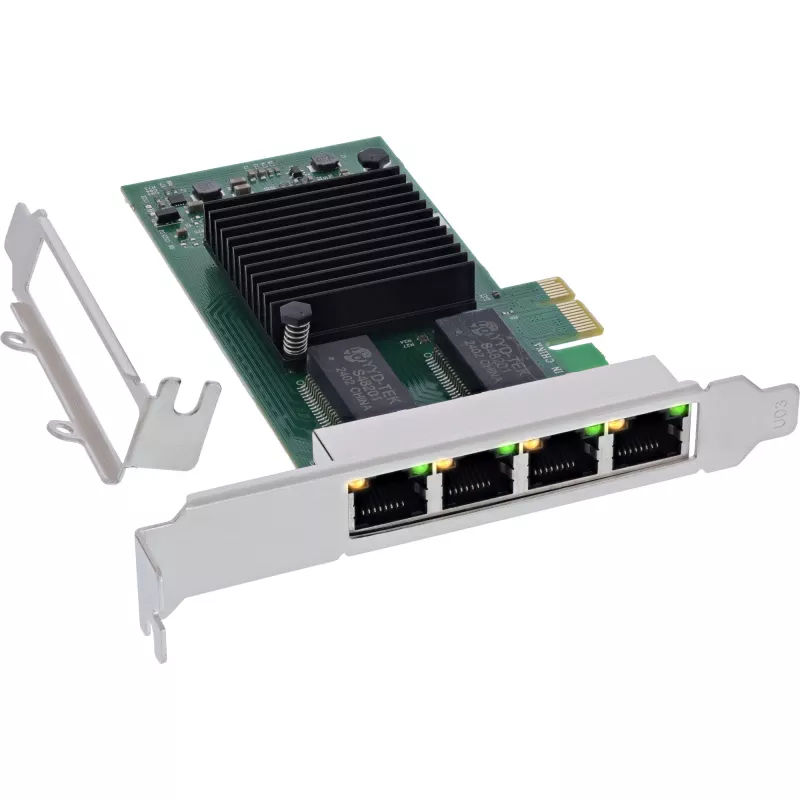

Sisaldab madalprofiiliga pesa kinnitusklambritpaindlikeks paigaldusvõimalusteks

InLine® Quad Gigabit võrgukaartpakub võimsat ja paindlikku lahendust usaldusväärseks gigabitühenduvuseksnõudlikes võrgutaristutes. See on ideaalne ettevõtetele ja professionaalsetele kasutajatele, kes vajavad suurt ribalaiust, madalat latentsustja tulevikukindlat võrguühendust.
Tänu PCIe v2.1 (x1) liidesele saavutab kaart kõrge ühilduvuse ja toetab kaasaegseid Etherneti standardeid ning kiudoptilisi ühendusistabiilseks ja tõhusaks andmeedastuseks. Funktsioonid nagu automaatne läbirääkimine, jumbo raamid ja automaatne ristühenduse tuvastamine (MDI/MDI-X)optimeerivad jõudlust ja hõlbustavad integreerimist olemasolevatesse võrkudesse.
Tehnilised andmed:

Siiniliides: PCIe v2.1 (5.0 GT/s) 1-rajaline
Ühendus: 4 x RJ45 (vask)
Andmeedastuskiirus: 10/100/1000 Mb/s (Gigabit Ethernet)
Toetatud kiirused:
10/100 Mb/s pooldupleksrežiimis
10/100/1000 Mb/s täisdupleksrežiimis

Maksimaalne kaabli pikkus:
10BASE-T: 3. kategooria või kõrgem (kuni 100 m)
100BASE-TX: 5. kategooria või kõrgem (kuni 100 m)
1000BASE-T: 5e kategooria või kõrgem (kuni 100 m)

Kiibistik: Intel I350AM4
Toetatud protokollid: IPv4, IPv6
Mõõtmed: 130 mm x 69 mm (PCIe plaat)

Võrgu- ja protokollitugi:

Toetatud IEEE standardid:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (vookontroll)
IEEE 802.3z (Gigabit Ethernet üle fiiberoptilise kaabli – mitmerežiimiline ja üherežiimiline fiiberoptiline kaabel)
IEEE 1588 protokoll ja 802.1AS rakendus

Funktsioonid:

Automaatne läbirääkimine (10/100/1000 Mb/s)
Jumbo raamide tugi (kuni 9K)
Automaatne ristühenduse tuvastamise funktsioon (MDI/MDI-X)
Katkestustasemed INTA, INTB, INTC, INTD, MSI, MSI-X

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: alates kerneli versioonist 2.6.30

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Säilitustemperatuur: -40 °C kuni 70 °C
Maksimaalne niiskus: 90 %

Tarnekomplekt:

1x InLine® Quad Gigabit võrgukaart, 4x RJ45 1 Gb/s
1x madalprofiiliga pesa kinnitusklamber
1x draiveri CD
1x kasutusjuhend (saksa/inglise)

InLine 51127D. Liides: PCI Express. Päritolumaa: Taiwan. Windowsi operatsioonisüsteemid, mida toetatakse: Windows 10, Windows 11, Windows 7, Windows 8, Linuxi operatsioonisüsteemid, mida toetatakse: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Serveri operatsioonisüsteemid, mida toetatakse: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Laius: 130 mm, Sügavus: 69 mm. Pakendi kaal: 90 g

Kasutusjuhend

Paigaldage kaart vabasse PCIe x1 (või ühilduvasse) pessa väljalülitatud arvutis või serveris ja kinnitage see kaasasoleva klambriga. Ühendage standardsed Etherneti kaablid RJ45 portidesse ja installige draiver kaasasolevalt CD-lt või laadige alla uusim draiver oma operatsioonisüsteemile. Seadistage võrgusätted, VLAN-id ja vajadusel IEEE 1588 ajastusfunktsioonid host-OS-is või võrguhaldustarkvaras. Linuxi puhul veenduge, et kerneli versioon on 2.6.30 või uuem.

Soovitused

Kasutage gigabitiste (1000BASE-T) linkide jaoks 5e kategooria või kõrgema tasemega kaabeldust ja hoidke kaablikäigud 100 m piires. Lubage jumbo raamid ainult siis, kui kõik andmetee seadmed toetavad valitud MTU-d. Järgige pikaajaliseks töökindlaks tööks ettenähtud töötemperatuuri ja niiskuse vahemikke.
