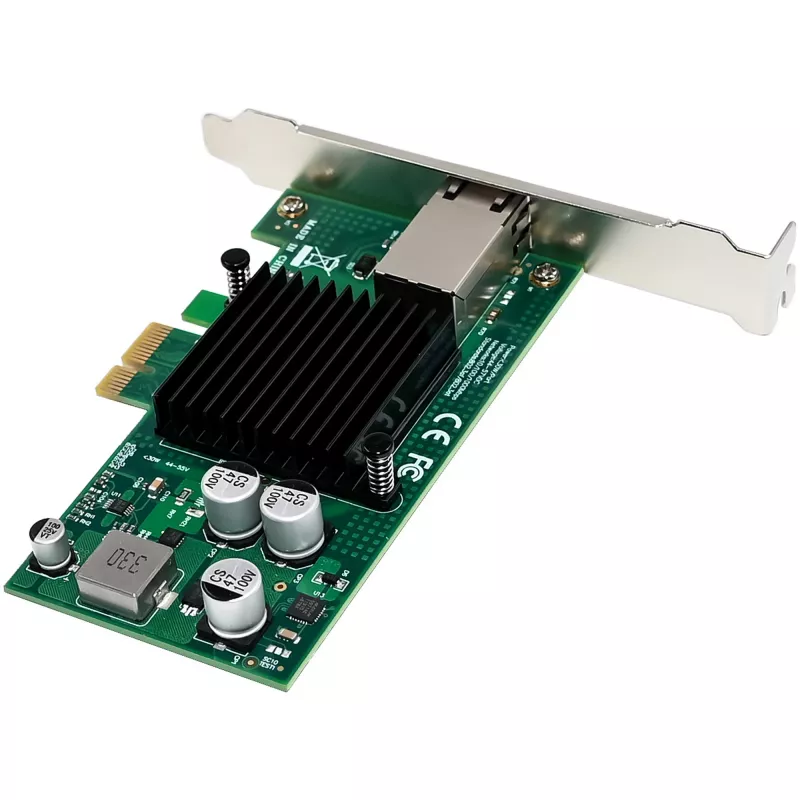

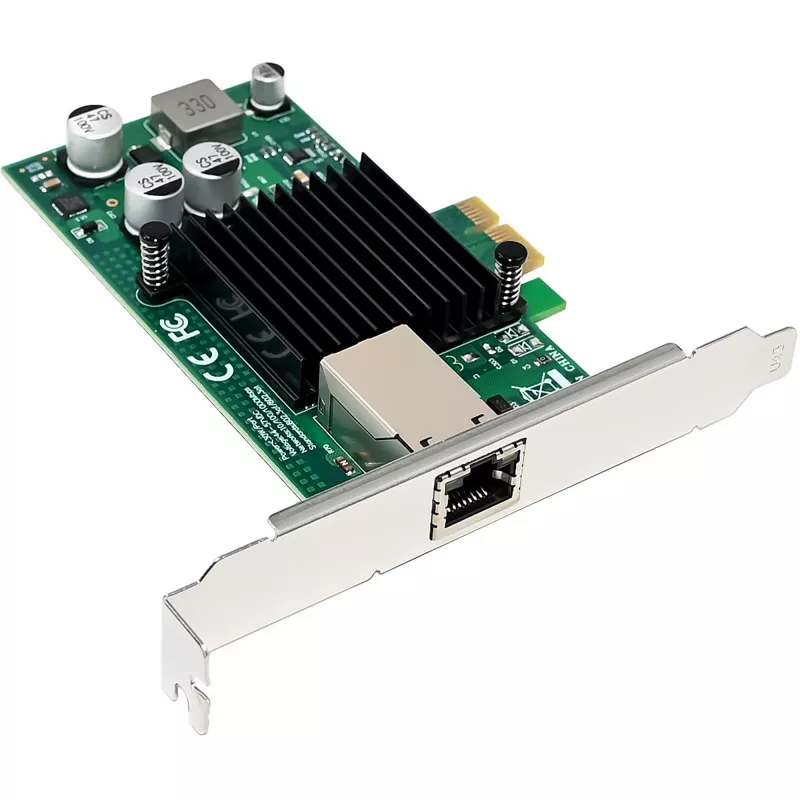

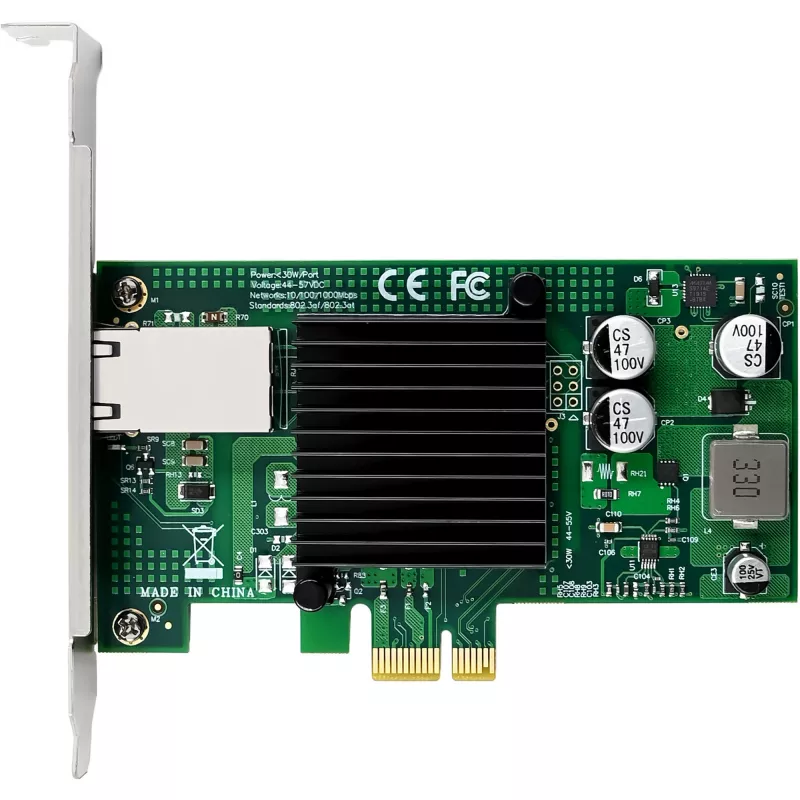

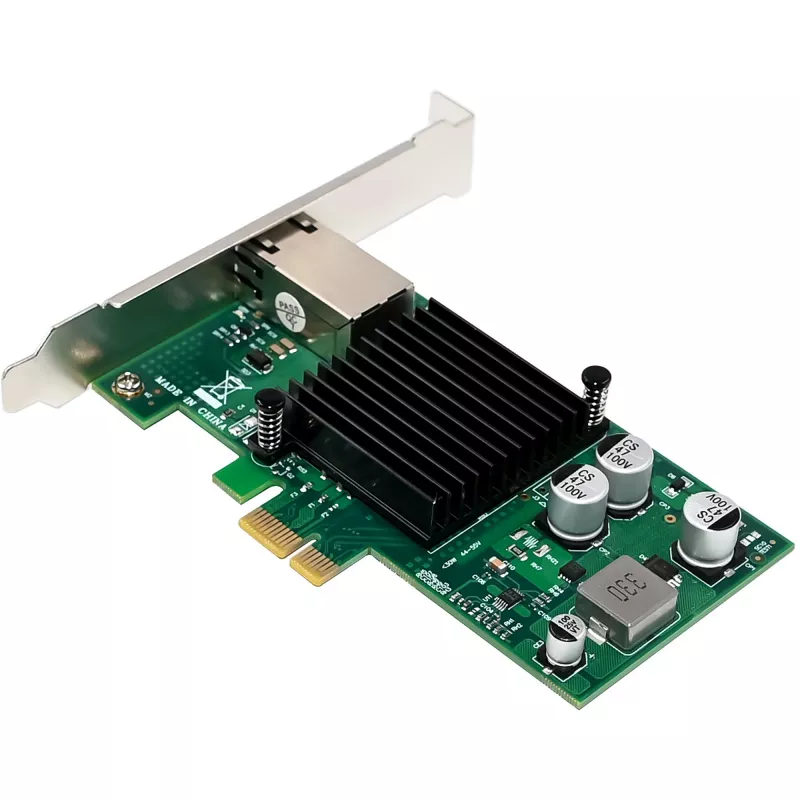

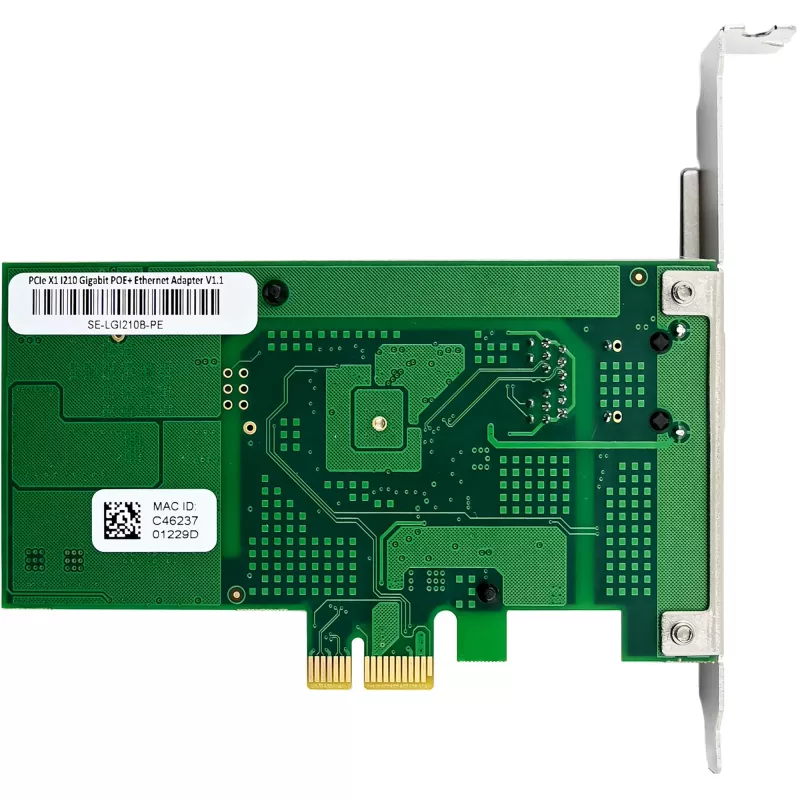

InLine 51125O sisemine Etherneti võrgukaart 1000 Mbit/s PCI Express

Gigabit Ethernet koos PoE+-gakiire ja usaldusväärse ühenduse jaoks
1x RJ45 ühendusandmeedastuskiirusega 10/100/1000 Mb/s
Toetab Power over Ethernet Plus (PoE+)kuni 30 W võimsusega
Intel WGI210AT kiibistiksuure jõudluse ja energiatõhususe tagamiseks
PCIe x1 liidesstandardi ja madalprofiiliga pesa kronsteiniga

InLine® Gigabit võrgukaart PoE+ pakub võimsat ja mitmekülgset lahendust professionaalseks kasutuseks serverites, tööjaamades ja AV-rakendustes. RJ45 Gigabit liidesega võimaldab see usaldusväärset 10/100/1000 Mb/s Etherneti ühendust ning toetab kaasaegseid võrgutehnoloogiaid optimeeritud jõudluse ja energiatõhususe saavutamiseks.
Tänu PoE+-le (IEEE 802.3af/at) kuni 30 W on see ideaalne IP-kaamerate, pääsupunktide ja VoIP-telefonide jaoks, mida saab toita otse võrgukaabli kaudu – ilma eraldi toiteallikata.
Lisafunktsioonid nagu VLAN-i tugi (802.1Q), Jumbo kaadrid kuni 9K, voo juhtimine (802.3x) ja virtuaalmasina seadmejärjekorrad (VMDq) tagavad optimeeritud võrgujõudluse ja süsteemiressursside tõhusa kasutamise.
Tehnilised andmed:

Siini tüüp: PCIe v2.1 (5.0 GT/s) 1-rajaline
Ühendus: 1 x RJ45 (vask)
Andmeedastuskiirus: 10/100/1000 Mb/s (Gigabit Ethernet)

Maksimaalne kaabli pikkus:

10BASE-T: 3. kategooria või kõrgem (kuni 100 m)
100BASE-TX: 5. kategooria või kõrgem (kuni 100 m)
1000BASE-T: 5e kategooria või kõrgem (kuni 100 m)

Kiibistik: Intel WGI210AT
Toetatud protokollid: IPv4, IPv6
PoE+ (Power over Ethernet)
Maksimaalne võimsus: 30 W
Pingevahemik: 44-57 V DC
Mõõtmed: 115 mm x 69 mm (PCIe plaat)

Võrgu ja protokollide tugi
Toetatud IEEE standardid:

IEEE 802.3 (Ethernet)
IEEE 802.3u (Fast Ethernet)
IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (voo juhtimine)
IEEE 802.1Q (VLAN)
IEEE 802.3af / 802.3at (PoE+)
IEEE 802.1Qav (audio-video sildamine)
IEEE 1588 ja 802.1AS (täpne aja sünkroniseerimine)

Funktsioonid:

Automaatne läbirääkimine (10/100/1000 Mb/s)
MDI/MDI-X (automaatne ristkaabli tuvastus)
Vastuvõtupoole skaleerimine (RSS)
Jumbo kaadrite tugi (kuni 9K)
UDP/TCP ja IP kontrollsumma mahalaadimine
Virtuaalmasina seadmejärjekorrad (VMDq, kuni 8 VM-i)
Katkestuste summutamise juhtimine

Operatsioonisüsteemi tugi

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: alates kerneli versioonist 2.6.30
Muu: FreeBSD, virtualiseerimiskeskkonnad (nt VMware ESXi)

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiutemperatuur: -40 °C kuni 70 °C
Maksimaalne õhuniiskus: 90 %

Tarnekomplekt:

1x InLine® Gigabit võrgukaart PoE+, 1x RJ45 1Gb/s

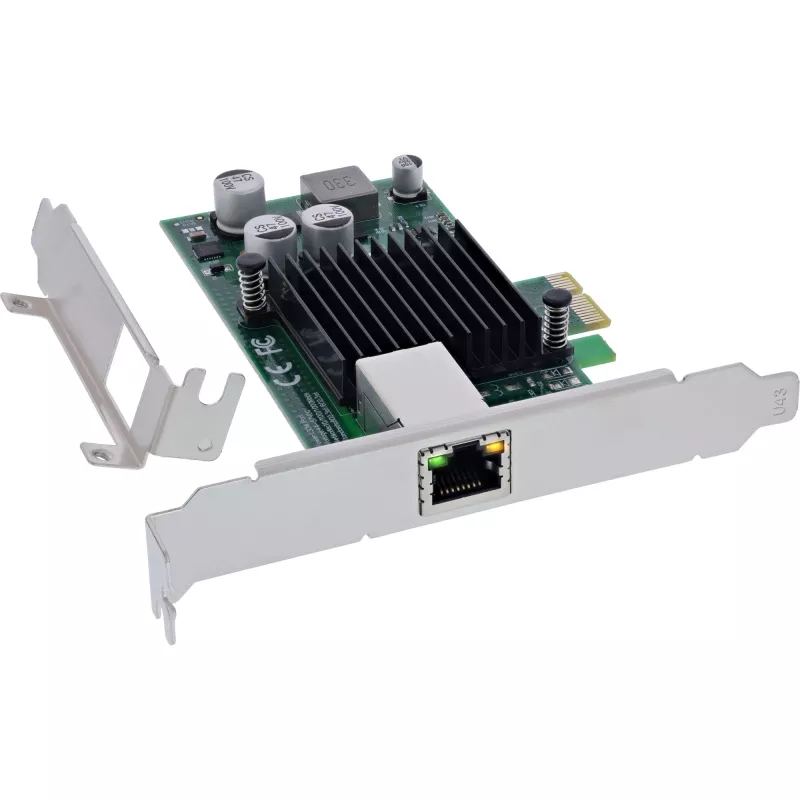

1x madalprofiiliga pesa kronstein
1x draiveri CD
1x kasutusjuhend (saksa/inglise keeles)

InLine 51125O. Hostiliides: PCI Express. Päritolumaa: Taiwan. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, toetatud serveri operatsioonisüsteemid: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Laius: 115 mm, sügavus: 69 mm. Pakendi kaal: 80 g, pakendi maht: 700 cm³

Kasutusjuhised

Paigaldage kaart emaplaadi vabasse PCIe x1 pessa (või ühilduvasse pessa) ja kinnitage komplekti kuuluva kronsteiniga (standardne või madalprofiiliga). Gigabitiseks tööks ühendage Cat5e või kõrgema kategooria Etherneti kaabel RJ45 porti ning PoE kasutamisel veenduge, et ühendatud seade toetab PoE-d ja kaabel vastab nõutud kategooriale ja pikkusepiirangutele (kuni 100 m). Installige draiverid kaasasolevalt CD-lt või tootja veebisaidilt ning kontrollige võrgu- ja PoE seadeid operatsioonisüsteemis või halduskonsoolis.

Soovitused

Stabiilse Gigabit ja PoE+ töö tagamiseks kasutage Cat5e (või paremaid) kaableid ja hoidke kaablite pikkus alla 100 m. Enne ühendamist kontrollige seadme PoE nõudeid ning veenduge, et hostsüsteem tagab piisava jahutuse määratud töötemperatuuri vahemikus.
