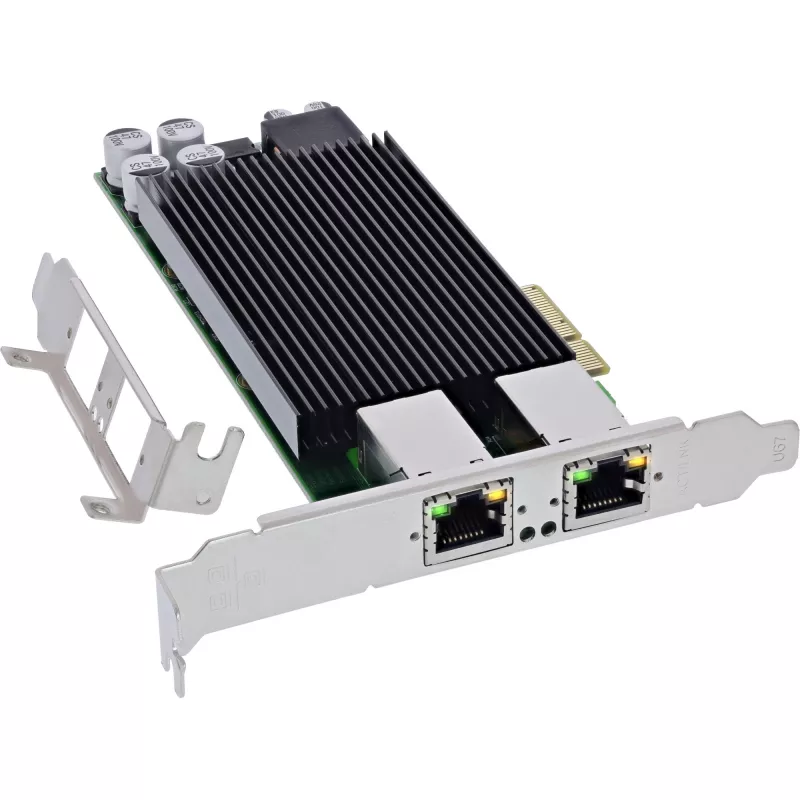

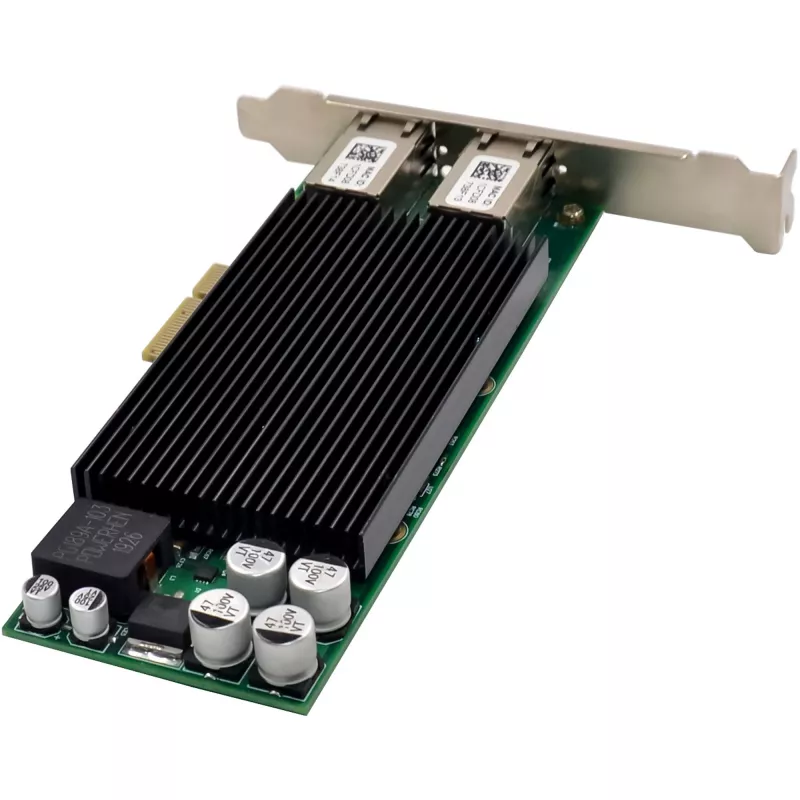

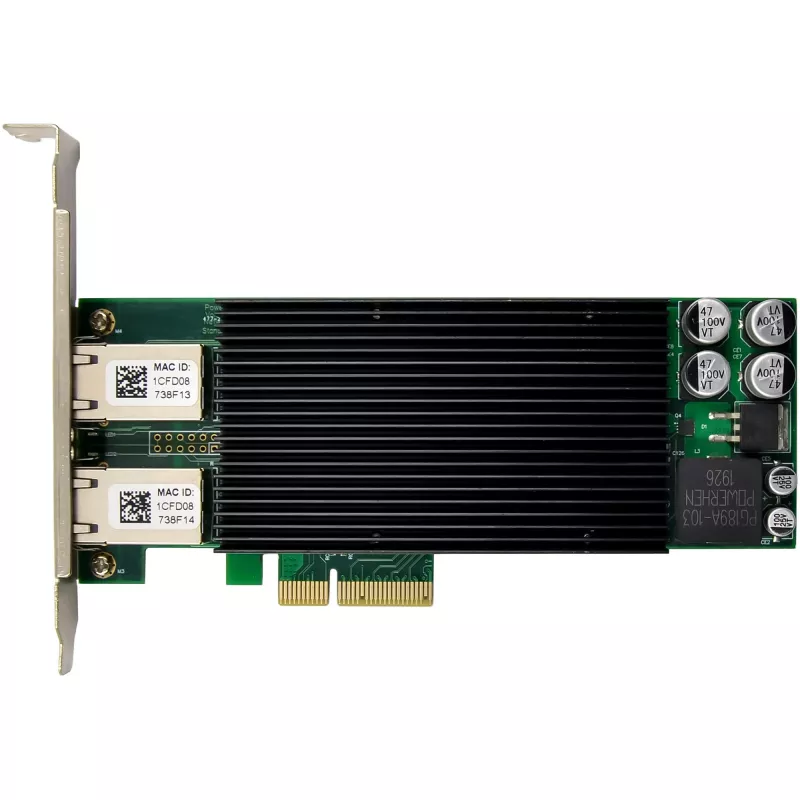

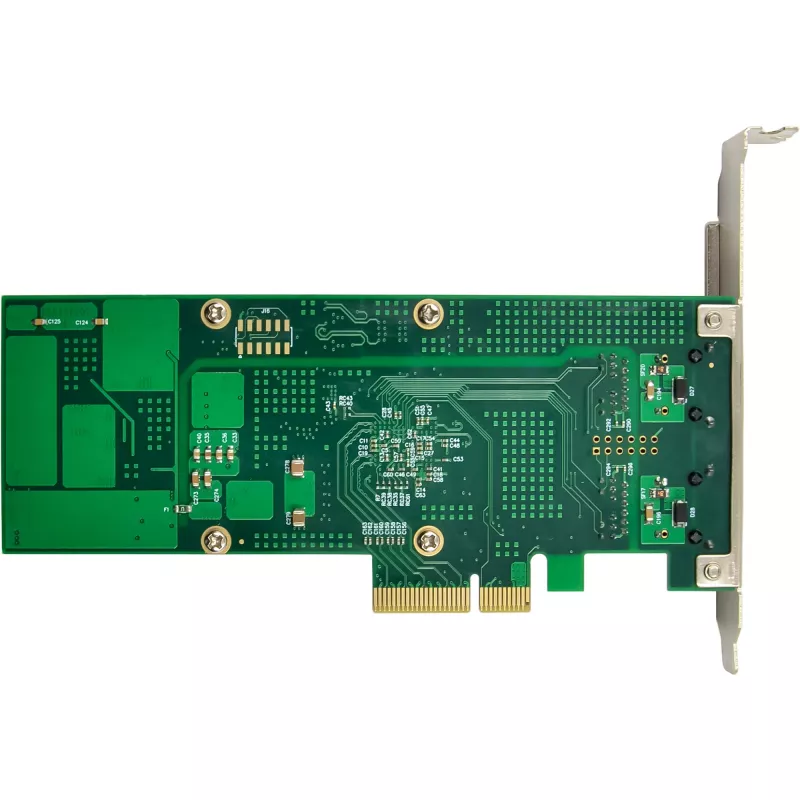

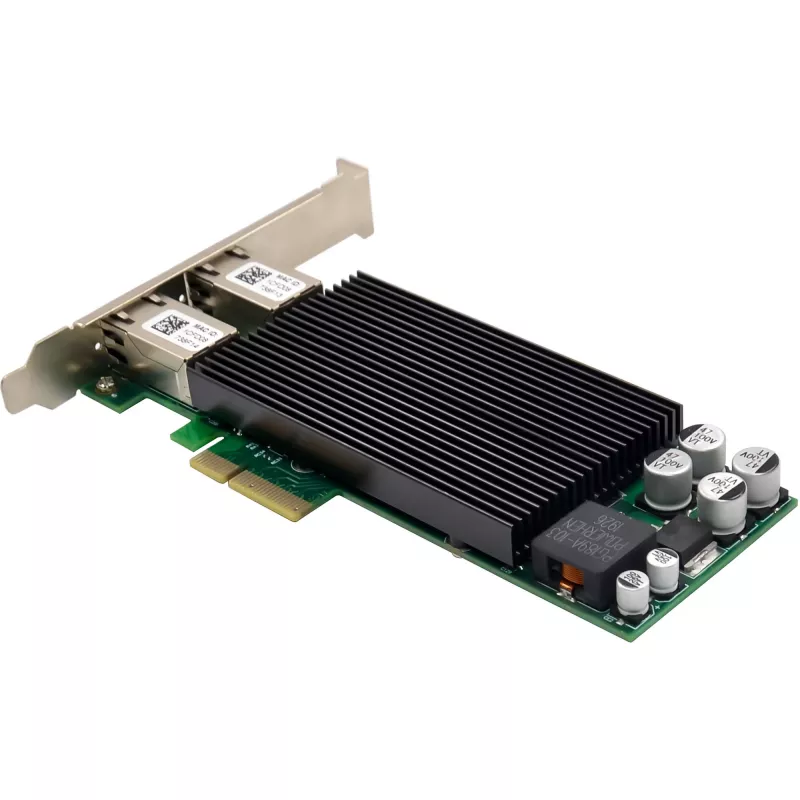

Sisemine Ethernet võrgukaart InLine 51125P 1000 Mbit/s PCI Express

Kahe Gigabit Ethernet PoE+-gakiireks ja usaldusväärseks ühenduseks
2x RJ45 portiandmeedastuskiirusega 10/100/1000 Mb/s
Toetab Power over Ethernet Plus (PoE+)kuni 30 W pordi kohta
Intel NHI350AM2 kiibistikkõrge jõudluse ja energiatõhususe tagamiseks
PCIe x4 liidesstandardsete ja madalprofiilsete kinnitusklambritega

InLine® kahe Gigabit võrgukaart PoE+pakkub suure jõudlusega ja mitmekülgset lahendustprofessionaalseks kasutamiseks serverites, tööjaamades ja AV-rakendustes. Kahe RJ45 Gigabit liidesegavõimaldab see usaldusväärset 10/100/1000 Mb/s Ethernet ühendustja toetab kaasaegseid võrgutehnoloogiaid optimeeritud jõudluse ja energiatõhususetagamiseks.
Tänu PoE+-le (IEEE 802.3af/at) kuni 30 W pordi kohtaon see ideaalne IP-kaamerate, pääsupunktide ja VoIP-telefonidejaoks, mida saab toita otse võrgukaabli kaudu – ilma eraldi toiteallikata.
Lisafunktsioonid nagu VLAN tugi (802.1Q), Jumbo raamid kuni 9K, Voohaldus (802.3x)ja Virtuaalmasina seadmejärjekorrad (VMDq)tagavad optimeeritud võrgujõudluse ja süsteemiressursside tõhusa kasutamise.
Tehnilised andmed:

Siinitüüp: PCIe v2.1 (5.0 GT/s) 4 rada
Ühendus: 2 x RJ45 (vask)
Andmeedastuskiirus: 10/100/1000 Mb/s (Gigabit Ethernet)
Kiibistik: Intel NHI350AM2
Toetatud protokollid: IPv4, IPv6
PoE+ (Power over Ethernet)
Maksimaalne võimsus: 30 W pordi kohta
Pingevahemik: 44-57 V DC pordi kohta
Mõõtmed: 160 mm x 69 mm (PCIe plaat)

Maksimaalne kaabli pikkus:

10BASE-T: Kategooria-3 või kõrgem (kuni 100 m)
100BASE-TX: Kategooria-5 või kõrgem (kuni 100 m)
1000BASE-T: Kategooria-5e või kõrgem (kuni 100 m)

Võrgu- ja protokollitugiToetatud IEEE standardid:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (Voohaldus), IEEE 802.1Q (VLAN)
IEEE 802.3af (PoE) / IEEE 802.3at (PoE+)
IEEE 802.1Qav (audio-video sildamine)
IEEE 1588 ja 802.1AS (täpse aja sünkroniseerimine)

Funktsioonid:

Automaatne läbirääkimine (10/100/1000 Mb/s)
MDI/MDI-X (automaatne ristkaabli tuvastus)
Vastuvõtupoole skaleerimine (RSS)
Jumbo raamide tugi (kuni 9K)
UDP/TCP ja IP kontrollsumma mahalaadimine
Virtuaalmasina seadmejärjekorrad (VMDq, kuni 8 VM-i)
Katkestuse piiramise juhtimine

Operatsioonisüsteemi tugi

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: alates tuuma versioonist 2.6.30
Muud: FreeBSD, virtualiseerimiskeskkonnad (nt VMware ESXi)

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiutemperatuur: -40 °C kuni 70 °C
Maksimaalne õhuniiskus: 90%

Tarnekomplekt:

1x InLine® kahe Gigabit võrgukaart PoE+, 2x RJ45 1Gb/s
1x madalprofiilne pesa kinnitusklamber
1x draiveri CD
1x kasutusjuhend (saksa/inglise)

InLine 51125P. Hostiliides: PCI Express. Päritolumaa: Taiwan. Kiibistik: Intel NHI350AM2. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Toetatud serveri operatsioonisüsteemid: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Laius: 160 mm, Sügavus: 69 mm

Kasutamine

Paigaldage kaart emaplaadi vabasse PCIe x4 (või suuremasse) pessa ja kinnitage see kaasasoleva standardse või madalprofiilse kinnitusklambriga. Ühendage võrguseadmed RJ45 portidesse sobivate Ethernet kaablitega (Gigabiti jaoks Cat5e või kõrgem). PoE kasutamisel veenduge, et ühendatud seadmed toetavad PoE/PoE+ ja kontrollige, et peremeesüsteem ja kaabeldus tagavad vajaliku pinge (44–57 V DC). Installige draiverid kaasasolevalt CD-lt või laadige alla uusimad draiverid oma operatsioonisüsteemile (Windows, Windows Server, Linux tuum ≥2.6.30, FreeBSD, virtualiseerimisplatvormid).

Soovitused

Stabiilse Gigabit töö ja PoE+ edastuse tagamiseks kasutage Cat5e või paremat kaabeldust ja hoidke kaablite pikkus ≤100 m. Enne mitme PoE seadme ühendamist kontrollige võimsuse eelarvet pordi kohta ja süsteemi üldist võimsusvajadust. Virtualiseeritud keskkondades lubage draiveris VMDq ja RSS, et parandada jõudlust mitme VM-i korral.
