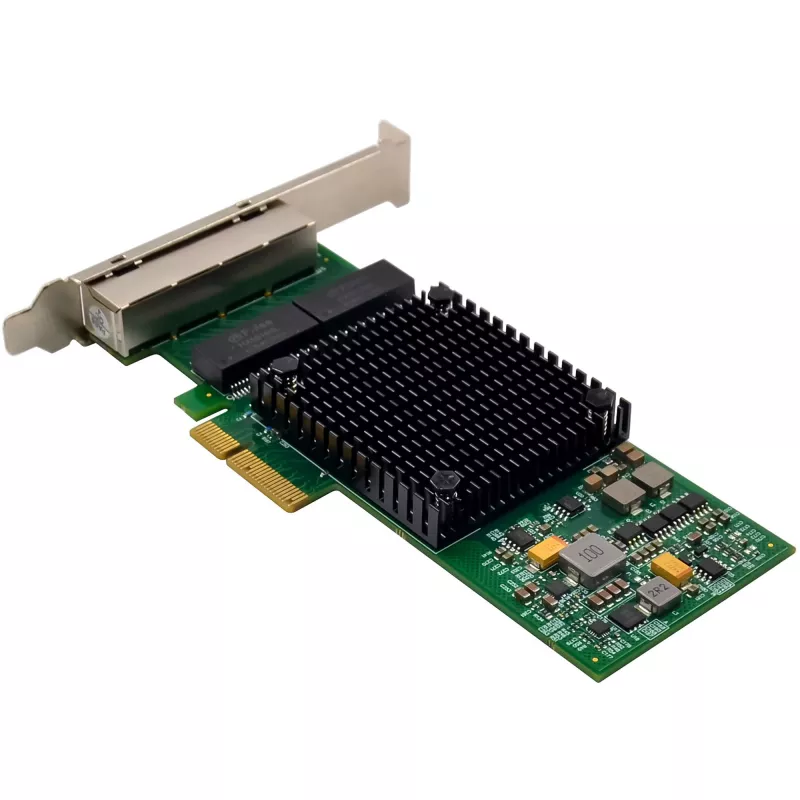

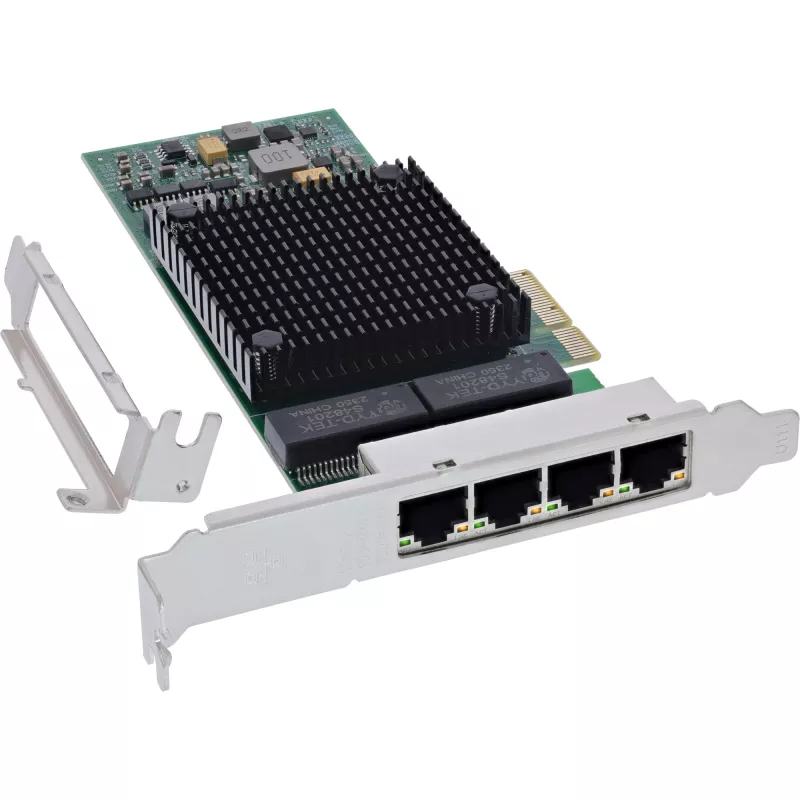

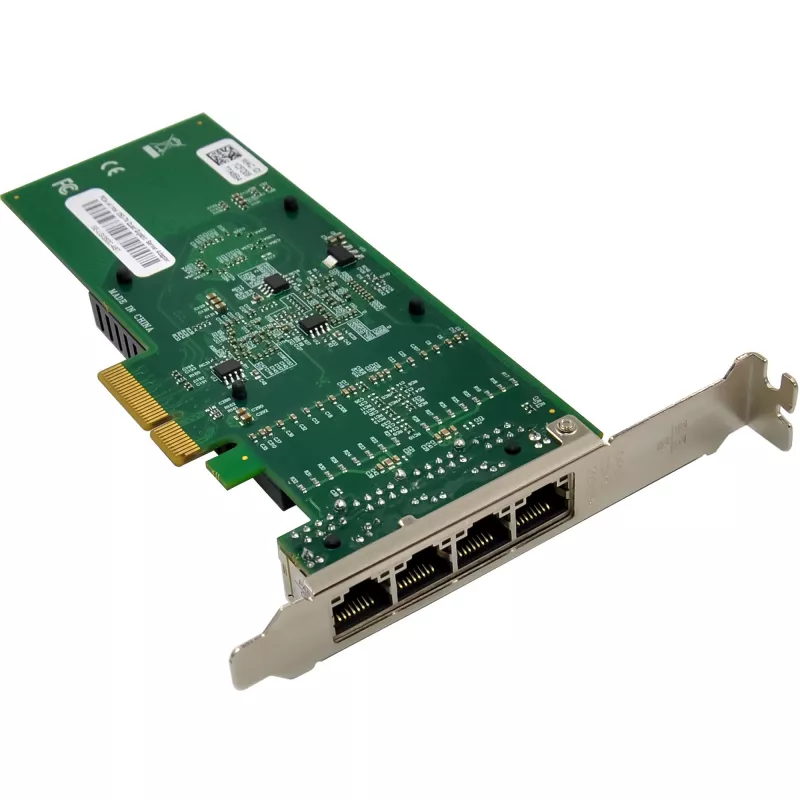

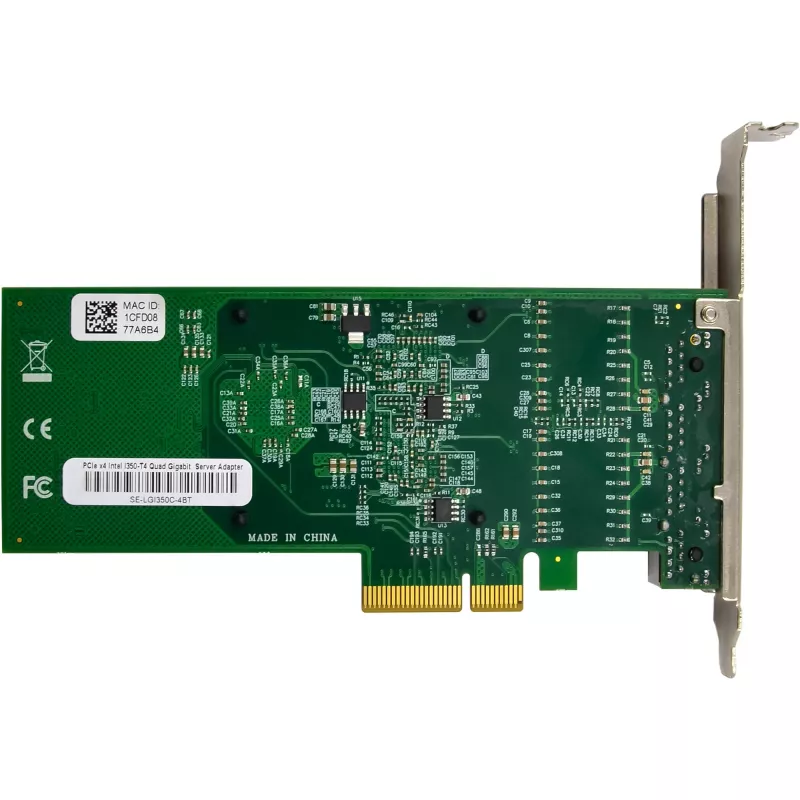

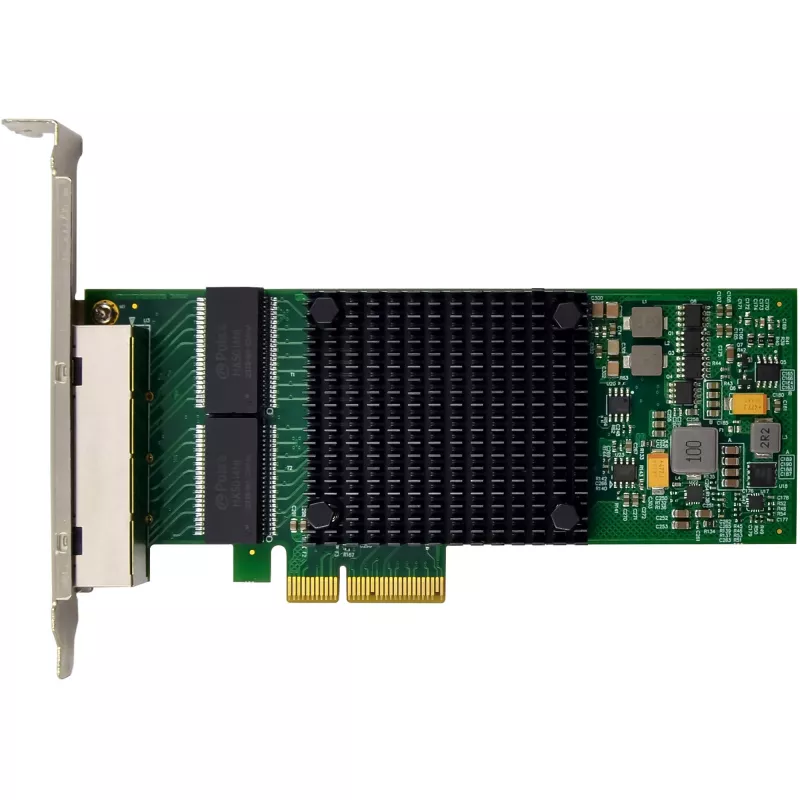

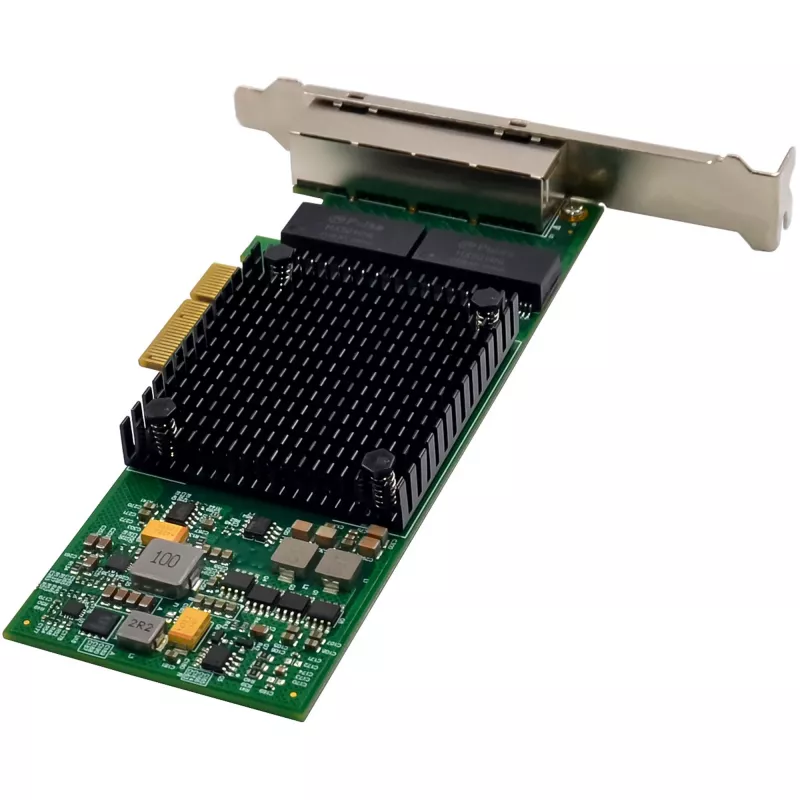

Sisemine Ethernet võrgukaart InLine 51127E 1000 Mbit/s PCI Express

Neli RJ45 Gigabit portivõimsate ja stabiilsete võrguühenduste jaoks
PCIe x4 liidesühilduvusega x4, x8 ja x16 pesadega
Toetab energiasäästlikku Etherneti (EEE), VLAN-i (802.1Q) ja Jumbo raame
Ideaalne virtualiseeritud keskkondade ja iSCSI rakenduste jaoks
Intel I350AM2*2 kiibistiksuure jõudluse ja optimeeritud energiakasutuse jaoks

InLine® Quad Gigabit võrgukaarton spetsiaalselt välja töötatud kasutamiseks serverites ja andmekeskustesning pakub suure jõudlusega võrguühendusinelja RJ45 Gigabit pordikaudu. See sobib suurepäraselt virtualiseeritud keskkondadesse, iSCSI rakendustesseja professionaalsetesse võrgutaristutesse.
Tänu PCIe v2.1 (x4) pakub kaart suurt andmeedastusribalaiustja ühildub x4, x8 ja x16 pesadega. Kaasaegsed funktsioonid nagu energiasäästlik Ethernet (EEE), DMA koondamineja paindlik I/O virtualiseerimine (kuni 32 virtuaalset porti)tagavad väga tõhusa võrgutöötluse.
Tehnilised andmed:

Siinitüüp ja PCIe: PCIe v2.1 (5 GT/s) x4 rada (ühildub x4, x8, x16 pesadega)
Ühendus: 4 x RJ45 (vask)
Kiibistik: Intel I350AM2*2
Toetatud internetiprotokollid: IPv4, IPv6
Mõõtmed: 155 mm x 69 mm (PCIe plaat)

Dupleksrežiimid:

Pooldupleks: 10/100 Mb/s
Täisdupleks: 10/100/1000 Mb/s

Maksimaalne kaabli pikkus:

10BASE-T: 3. kategooria või kõrgem (kuni 100 m)
100BASE-TX: 5. kategooria või kõrgem (kuni 100 m)
1000BASE-T: 5e kategooria või kõrgem (kuni 100 m)

Funktsioonid:

Automaatne läbirääkimine: ühenduse kiiruse automaatne reguleerimine
Wake on LAN (WOL): arvuti kaugkäivitus võimalik
Jumbo raamid: suuremate andmepakettide edastamine kuni u 9K

Laiendatud tehnilised üksikasjad
IEEE standardid:

IEEE 802.3: Etherneti põhistandard
IEEE 802.3u: Fast Ethernet - 100 Mb/s
IEEE 802.3ab: Gigabit Ethernet - 1000 Mb/s üle vaskkaabli
IEEE 802.3x: Voogjuhtimine - andmevoo juhtimine
IEEE 802.1Q: VLAN - jagamine loogilisteks võrkudeks
IEEE 1588/802.1AS: Täpse aja sünkroonimiseks

Muud funktsioonid:

Kontrollsumma mahalaadimine: vähendab protsessori koormust kontrollsumma arvutustel
Katkestustasemed: INTA, INTB, INTC, INTD, MSI, MSI-X
Katkestuste drosseldamise juhtimine: katkestuste sageduse piiramine
Vastuvõtupoolse skaleerimise (RSS) tugi
Virtuaalmasinad: seadmepäringute ja järgmise põlvkonna VMDq tugi (kuni 8 VM-i)
Haldusstatistika ja RMON tugi

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: kerneli versioonist 2.6.30

Keskkonnatingimused:

Töötemperatuur: 0 °C kuni 55 °C
Hoiustamistemperatuur: -40 °C kuni 70 °C
Maksimaalne õhuniiskus: 90 %

Tarnekomplekt:

1x InLine® Quad Gigabit võrgukaart, 4x RJ45 1 Gb/s
1x madala profiiliga pesaklamber
1x draiverite CD
1x kasutusjuhend (saksa/inglise keeles)

InLine 51127E. Hostiliides: PCI Express. Päritoluriik: Taiwan. Toetatud Windows operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Toetatud Linux operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Toetatud serveri operatsioonisüsteemid: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Laius: 155 mm, Sügavus: 69 mm. Pakendi kaal: 122 g

Kasutamine

Paigaldage kaart vabasse PCIe x4, x8 või x16 pessa väljalülitatud süsteemis ja kinnitage see klambriga. Ühendage võrgukaablid nelja RJ45 porti, kasutades sobivaid Cat5e/Cat6 kaableid Gigabit tööks. Käivitage süsteem ja paigaldage draiverid kaasasolevalt CD-lt või laadige alla uusimad draiverid tootja veebisaidilt. Konfigureerige IP-seaded, VLAN (802.1Q) ning kõik virtualiseerimise või mahalaadimise funktsioonid operatsioonisüsteemis või hüperviisoris vastavalt vajadusele.

Soovitused

Usaldusväärsete Gigabit ühenduste jaoks kasutage Cat5e või paremat kaabeldust ja veenduge, et kommutaatoripordid toetavad vajalikke funktsioone (VLAN, jumbo raamid, EEE). Virtualiseeritud juurutustes lubage toetatud seadmepäringud ja RSS/VMDq mahalaadimised jaotamaks võrgutöötlust ja vähendamaks hosti protsessori koormust. Hoidke draiverid ajakohased parima ühilduvuse ja jõudluse tagamiseks.
