Axagon PCEA-S4N PCIe - 4x jadaporti 250 kbps adapter SP ja LP klambritega

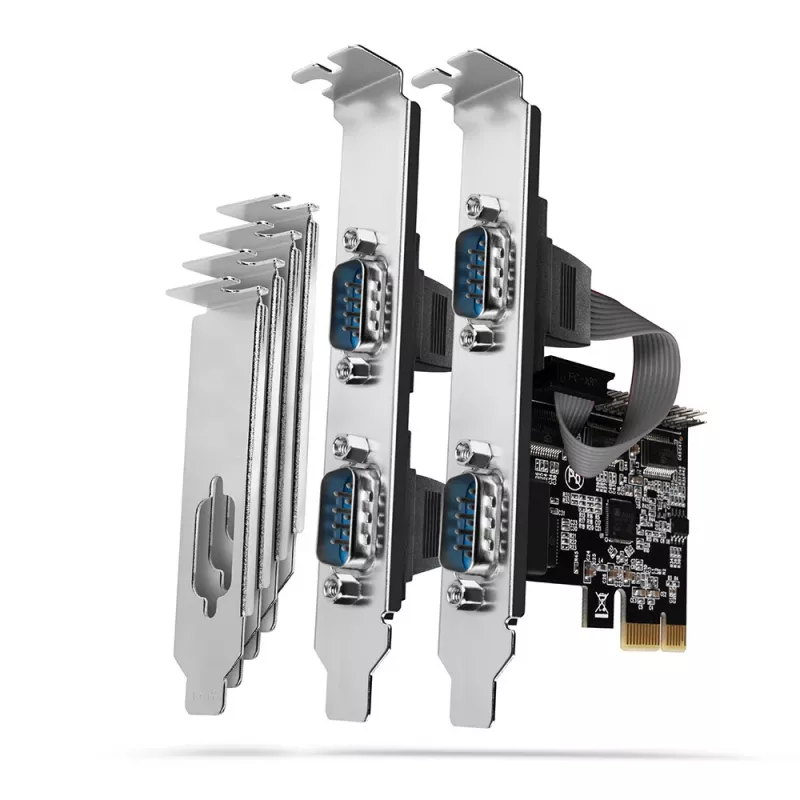

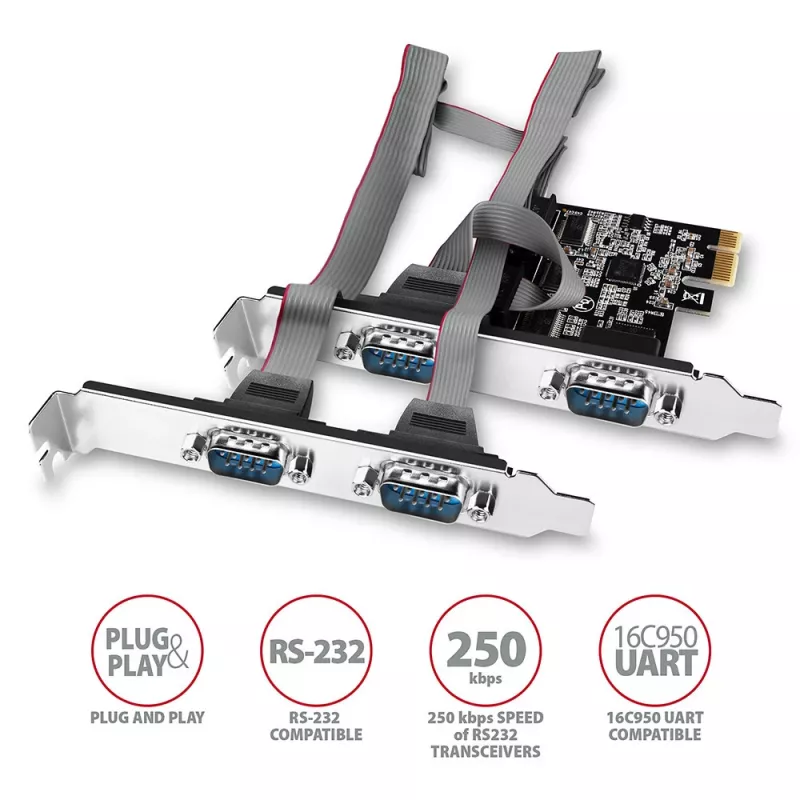

AXAGON PCEA-S4N PCI-Express kaart lisab lauaarvutile neli RS-232 jadaporti DB-9 pistikutega. See kasutab ASIX AX99100 kiibistiku ja PCI-Express x1 liidest (PCIe 2.0, 5 Gbit/s), mis ühildub x1/x4/x8/x16 pesadega, ning sisaldab nii standardseid kui ka madala profiiliga klambreid paigaldamiseks erinevatesse arvutikorpustesse.

Eelised

Kontroller tagab usaldusväärse jadakommunikatsiooni tänu tõestatud ASIX kiibistiku ühilduvusele, 256-baidistele FIFO-puhvritele pordi kohta ja 16C550 seeria UART-ide toele. See pakub stabiilset andmevoogu kuni 250 kBd, laia OS-i ühilduvust, sealhulgas moodsaid 32- ja 64-bitiseid Windowsi ja Windows Serveri versioone, ning põhjalikku portide ESD-kaitset. Paindlikud klambrivalikud võimaldavad paigaldada nii standardsetesse kui ka madala profiiliga süsteemidesse.

Sobib

• Tööstuslike ja jaemüügi jadaseadmete (sularahaautomaadid, kassaaparaadid, POS-id, vöötkoodilugejad) ühendamiseks
• Masinate juhtimise ja automaatika liidesteks (CNC-pingid, PLC-d)
• Pärand-jadavälisseadmetele nagu modemid, pihuarvutid ja jadatöötlusega tahvelarvutid
• Süsteemiintegraatoritele ja hooldustehnikutele, kes lisavad arvutitele RS-232 porte

Peamised tehnilised andmed

• Hostiliides: PCI-Express 2.0 x1 (ühildub PCIe 1.0a/1.1/2.1/3.0-ga), 5 Gbit/s ühe liini kohta

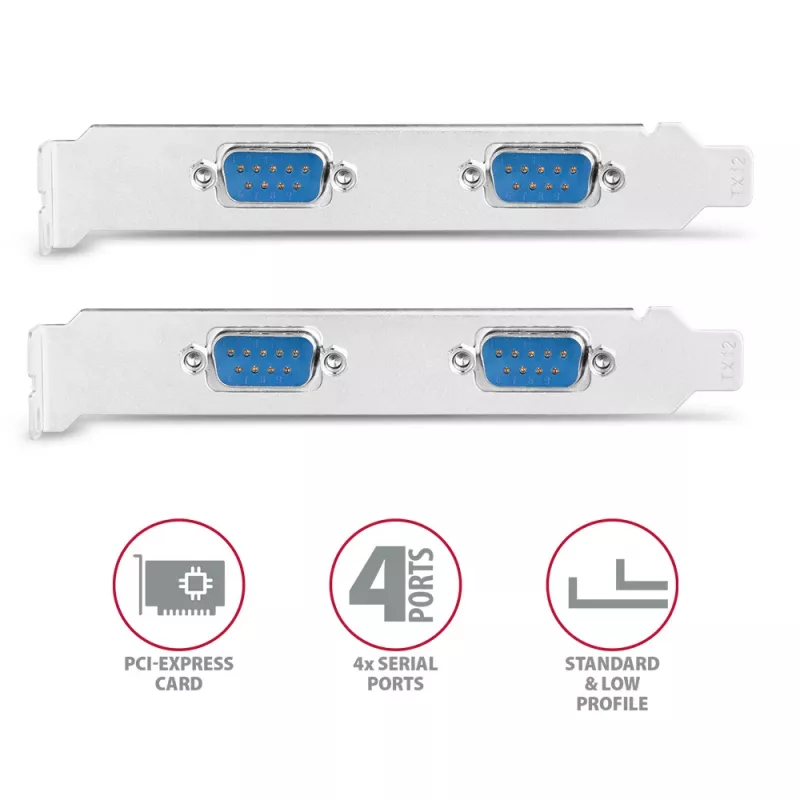

• Väljund: 4× RS-232 jadaporti DB9 isapoolsete pistikutega (pordid kaardi klambril ja eraldi kaabli külge kinnitatud klambril)
• UART ühilduvus: 16C550 / Extended 16C550 / 16C950
• Maksimaalne garanteeritud edastuskiirus: kuni 250 kBd (sõltub draiverist)
• Saate/vastuvõtu FIFO: 256 baiti pordi kohta
• Toetatud signaalid: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Seadistatav: edastuskiirus, sõnapikkus (5–9 bitti), paarsus (puudub, paaris, paaritu, mark, tühik), stopp-bitid (1, 1.5, 2), voo juhtimine (Xon/Xoff, riistvaraline, puudub)
• ESD-kaitse: >±15 kV õhkvahemik, ±8 kV kontakt
• Kiibistik: ASIX AX99100
• Toetatud operatsioonisüsteemid: Windows XP / Vista / 7 / 8 / 8.1 / 10 ja uuemad; Windows Server 2003 / 2008 / 2012 / 2016 ja uuemad (32/64-bitised)

Kasutamine

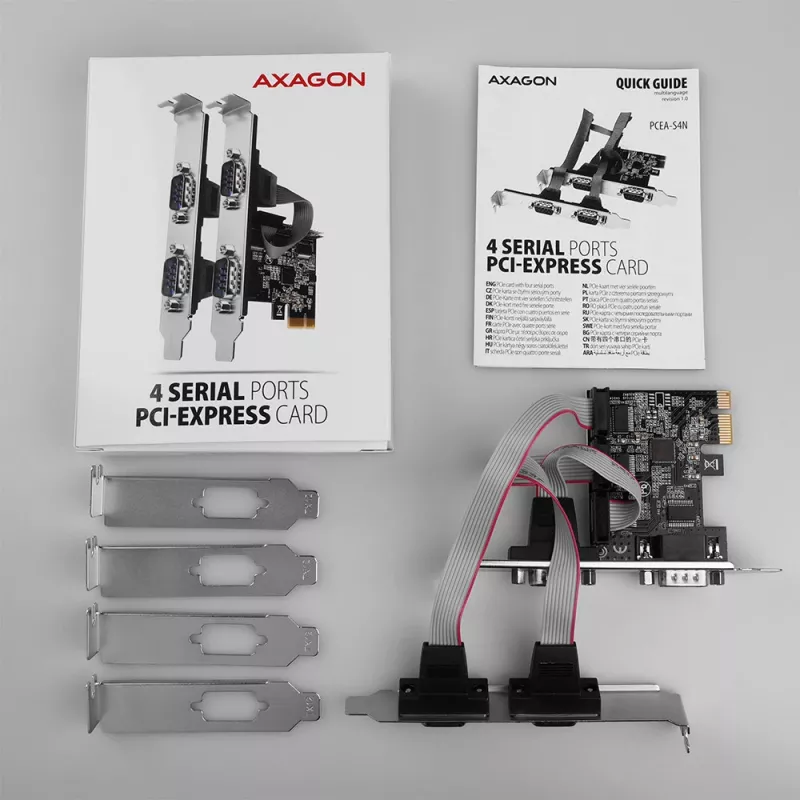

Paigaldage AXAGON PCEA-S4N vabasse PCIe pesasse (x1/x4/x8/x16) lauaarvuti emaplaadil. Enne kaardi kinnitamist valige ja kinnitage sobiv klambr (standardne või madala profiiliga). Ühendage välised jadaseadmed DB-9 portidesse, mis asuvad kaardi klambril või eraldi kaabli küljes oleval klambril. Vajadusel installige draiverid; kaart toetab Plug and Play funktsiooni automaatseks IRQ ja I/O aadresside määramiseks toetatud Windowsi versioonides.

Soovitused

Stabiilse jadakommunikatsiooni tagamiseks kasutage kvaliteetseid DB-9 kaableid ja veenduge, et seadmete edastuskiiruse ja voo juhtimise seaded vastavad hostsüsteemis seadistatule. Elektromüra või tööstuskeskkonda paigaldamisel kontrollige maandust ja kasutage kaasasolevaid ESD-kaitse funktsioone kahjustuste ohu vähendamiseks.
