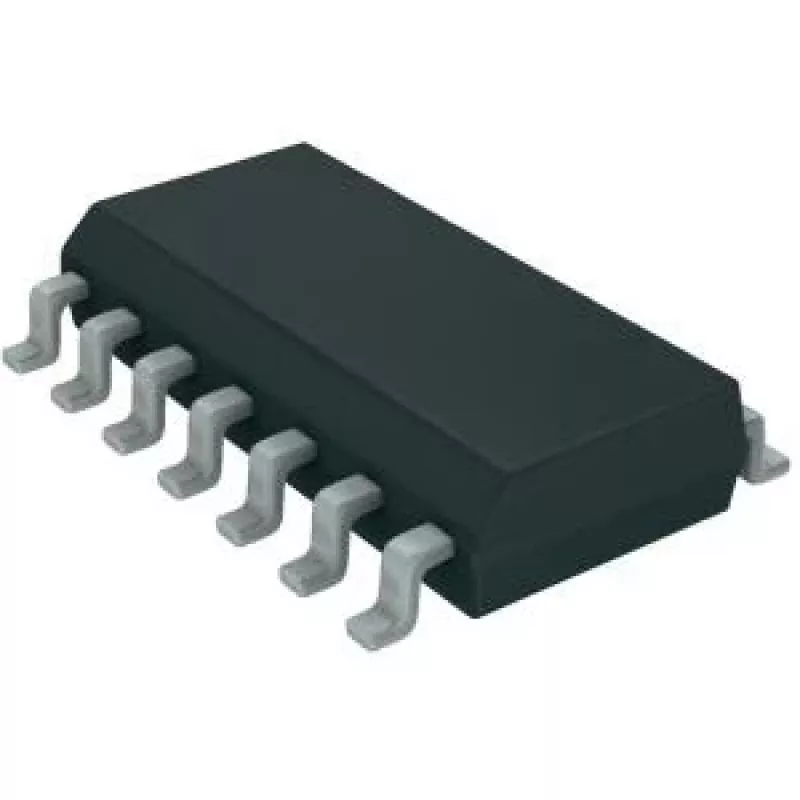

Step-down regulaator Texas Instruments LM2574 HVM-5.0 — fikseeritud 5,0 V väljund, sisend 4–60 V, SO-14W korpus

Texas Instrumentsi LM2574 HVM-5.0 on fikseeritud 5,0 V astmelülitusregulaator (buck), mis on ette nähtud reguleeritud 5 V väljundi tagamiseks sisendpingega vahemikus 4 V kuni 60 V. SO-14W korpuses on see regulaator mõeldud toitehalduseks auto-, tööstus- ja manussüsteemides, kus on vajalik lai sisendpingevahemik ja kompaktne trükiplaadi jalajälg. Seade kasutab lülitusregulaatori topoloogiat, et pakkuda tõhusat pingemuundamist ja stabiilset väljundit, mis sobib mikrokontrollerite, andurite ja välisseadmete toiteks.

Eelised

LM2574 HVM-5.0 pakub laia sisendpingevahemikku ja fikseeritud, täpset 5 V väljundit, mis lihtsustab toitedisaini, kuna välistab vajaduse väliste pingeseadetakistite järele. Selle lülitusregulaatori arhitektuur parandab muundamise efektiivsust võrreldes lineaarsete regulaatoritega, vähendades soojuse hajumist paljudes kasutusjuhtudes. SO-14W korpus annab kompaktse, lävijoodetava kinnitusvõimaluse rakendustele, mis nõuavad tugevat mehaanilist ühendust ja paigaldamise lihtsust.

Sobib

• Autotööstuse toitemoodulid ja lisatarvikute ahelad, mis vajavad reguleeritud 5 V sõiduki aku pingest.
• Tööstuslikud juhtimissüsteemid ja mõõteriistad, millel on lai sisendpingeallikas.
• Manussüsteemid ja üheplaadiarvutid, kus on vaja kompaktset 5 V toidet.
• Andurite ja välisseadmete toiterööpad hajutatud elektroonikas ja asjade interneti sõlmedes.

Peamised spetsifikatsioonid

• Väljundpinge: fikseeritud 5,0 V
• Sisendpinge vahemik: 4 V kuni 60 V
• Topoloogia: astmelülitusregulaator (buck)
• Korpuse tüüp: SO-14W (lävijoodetav)
• Kasutusotstarve: reguleeritud 5 V toitesiin auto-, tööstus- ja manussüsteemidele

Kasutamine

Paigaldage LM2574 HVM-5.0 trükkplaadile, järgides soovitatud viikude paigutust ja lülitusregulaatoritele omaseid paigutusviise, sealhulgas sisend- ja väljundkondensaatorite paigutamist seadme lähedusse ning korralike maandusahelate kasutamist müra minimeerimiseks. Tagage sisendtoide määratud 4–60 V vahemikus ja veenduge, et välised induktiivpoolid, dioodid ja kondensaatorid vastavad ettenähtud koormuse voolu- ja pingetaluvusele. Järgige tootja soovitusi soojusjuhtimise osas, et hoida ühendustemperatuur töötamise ajal ohututes piirides.

Soovitused

Usaldusväärse töö tagamiseks kasutage sisendis ja väljundis madala ESR-iga kondensaatoreid, valige sobiva voolutaluvuse ja väikese alalisvoolutakistusega induktiivpool ning järgige soovitatud trükkplaadi juhtmelaiuseid toiteradadel. Kontrollige siirdeteguri ja stabiilsust ettenähtud koormusprofiiliga ning lisage vajadusel piisav filter, kui rakendus on tundlik lülitusmüra suhtes.
