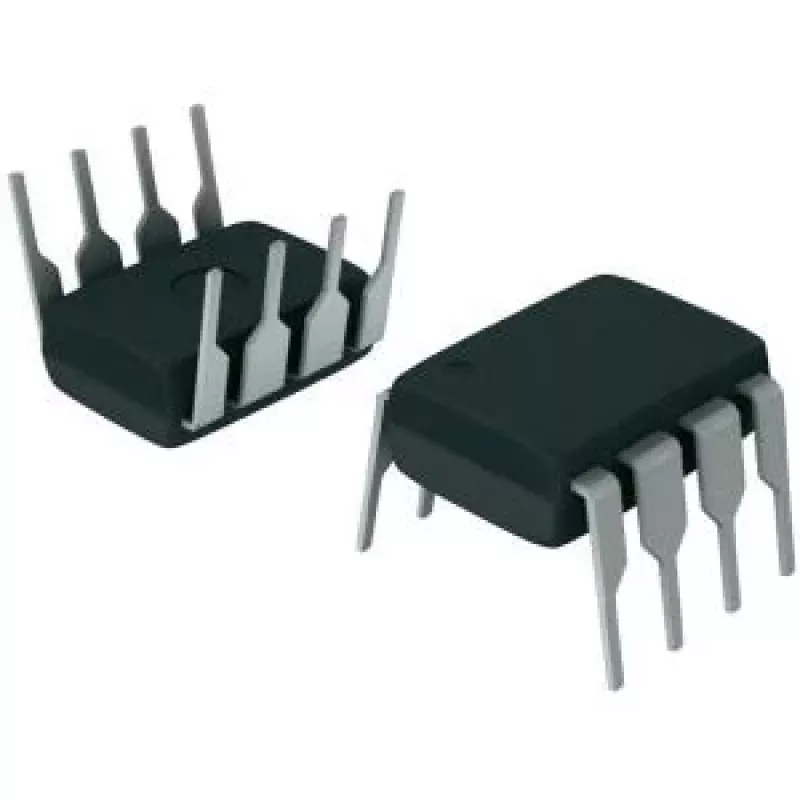

Operatsioonivõimendi Texas Instruments OPA2277PA, kahene täppisoperatsioonivõimendi, PDIP-8

Texas Instruments OPA2277PA on kahene täppisoperatsioonivõimendi PDIP-8 korpuses, mis on mõeldud rakendustele, mis nõuavad suurt alalispinge täpsust ja madalat müra. See kahene operatsioonivõimendi pakub madalat sisendpinge nihet, madalat triivi ja stabiilset sisendastet, mis sobib täppissignaali töötlemiseks, filtreerimiseks ja mõõteahelatesse. Seade on ette nähtud kasutamiseks analoogsisendastmetes ja anduriliidestes, kus signaali terviklikkus ja minimaalne viga aja ja temperatuuri jooksul on olulised.

Eelised

OPA2277PA pakub madalat sisendpinge nihet ja madalat nihetriivi, mis aitab kaasa täpsele madalsageduslikule jõudlusele ja pikaajalisele stabiilsusele. Madal müra ja hästi sobitatud kahe kanaliga konfiguratsioon muudavad selle sobivaks diferentsiaal- ja ühe otsaga signaaliradadele. PDIP-8 korpus hõlbustab läbiva auguga prototüüpimist ja remonti, samas kui täppis-sisemine disain vähendab vajadust välise häälestamise järele paljudes mõõtmis- ja filtreerimisrakendustes.

Sobib

• Täppissignaali töötlemiseks ja madalsageduslikuks võimendamiseks
• Anduriliidesteks ja muunduri signaalitöötluseks
• Mõõteriistade ja andmehõiveseadmete sisendastmeteks
• Aktiivfiltreerimiseks ja madala müraga eelvõimenditeks

Peamised spetsifikatsioonid

• Kahene operatsioonivõimendi PDIP-8 korpuses
• Täppis-madal sisendpinge nihe ja madal nihetriiv
• Madal müra, sobiv madalsageduslikele signaaliradadele
• Rail-to-rail väljundit pole täpsustatud (kasutage soovitatud toitepinge vahemikus)
• Mõeldud ühe- või kahetoiteliseks tööks tootja soovitatud toitepinge vahemikus

Kasutamine

Paigaldage OPA2277PA ühilduvasse PDIP-8 soklisse või jootke see läbi auguga trükkplaadi jalajälge, jälgides õiget viiguorientatsiooni. Andke soovitatud toitepinged ja sidestage toiteliinid möödaviigukondensaatoritega korpuse lähedal, et säilitada stabiilsus ja minimeerida müra. Seadistage võimendi soovitud topoloogias (inverteeriv, mitteinverteeriv, diferentsiaalne või aktiivfilter), järgides tavalisi operatsioonivõimendi disaini tavasid; vaadake seadme andmelehelt soovitatud väliskomponentide väärtusi ja kompensatsioonimeetodeid konkreetsete ribalaiuse ja stabiilsuse nõuete täitmiseks.

Soovitused

Parima täpsuse saavutamiseks kasutage õigeid trükkplaadi paigutusvõtteid: lühikesed signaalijäljed, kindel maandustasand ja lokaalne sidestamine. Hoidke sisendallikate impedantsid võimaluse korral tasakaalus ja vältige suuri alalispinge nihkeid sisendites. Kontrollige termilisi tingimusi ja järgige soovitatud toitepinge vahemikku, et säilitada madal triiv ja müraomadused.
