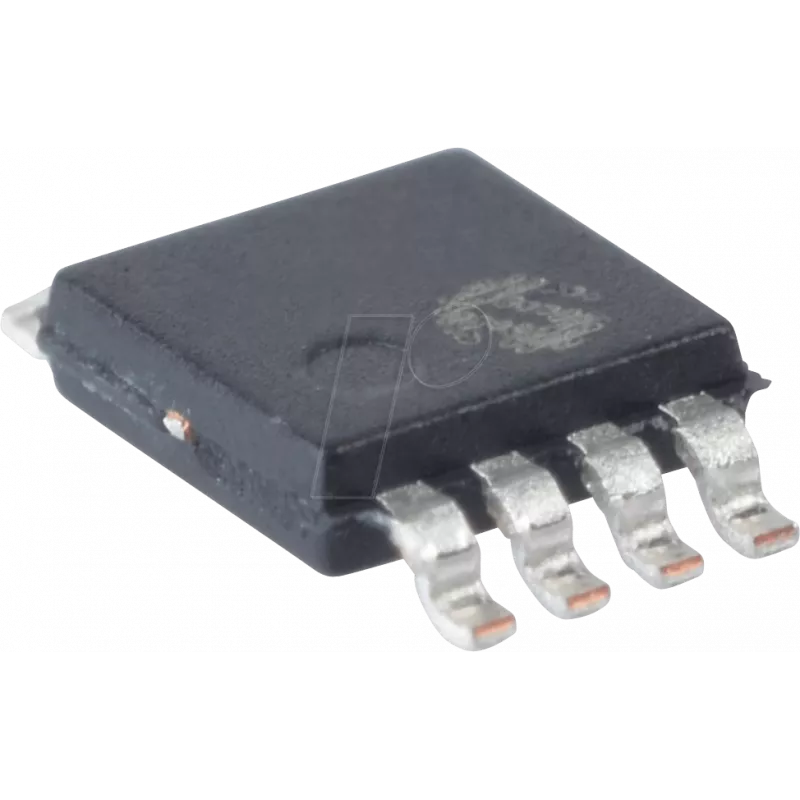

Instrumentivõimendi Texas Instruments INA105 KU, ühe kanaliga, SO-8 korpus

Texas Instruments INA105 KU on ühe kanaliga instrumentivõimendi SO-8 pindmontaažkorpus, mis on mõeldud täpseks diferentsiaalsignaali võimendamiseks. See ühendab instrumentivõimendi põhifunktsioonid kompaktsesse vormi, sobides trükkplaadile paigaldatavateks anduriliidesteks ja andmehõive eelastmeteks. Seade on ette nähtud rakendusteks, mis nõuavad madala müratasemega võimendust ja väikeste diferentsiaalpingete täpset võimenduse juhtimist.

Eelised

INA105 KU pakub täpset diferentsiaalvõimendust minimaalse nihkepinge ja madala müratasemega, sobides tundlikele mõõteahelatele. Selle ühe kanaliga konfiguratsioon ja SO-8 korpus võimaldavad lihtsat integreerimist ruumipiirangutega trükkplaadi paigutustesse. Sisemine arhitektuur tagab stabiilse võimenduse ja ühissignaali summutuse, vähendades ulatuslike väliste komponentide vajadust, säilitades samal ajal mõõtetäpsuse.

Sobib

• Andurisignaalide töötlemiseks tensoandurite, termopaaride ja sildandurite jaoks
• Andmehõive eelastmetesse ja mõõtesüsteemidesse
• Madala müratasemega labori- ja tööstuslike mõõteahelate jaoks

Peamised spetsifikatsioonid

• Topoloogia: ühe kanaliga instrumentivõimendi
• Korpuse tüüp: SO-8 pindmontaaž
• Funktsioon: diferentsiaalsignaali võimendamine reguleeritava võimendusega
• Madala müratasemega jõudlus, sobiv täppismõõtmisteks
• Kõrge ühissignaali summutus robustseks diferentsiaalmõõtmiseks

Kasutusjuhend

Paigaldage INA105 KU trükkplaadile, järgides soovitatud jalajälge ja SO-8 korpuste termilisi kaalutlusi. Ühendage diferentsiaalsisendsignaalid võimendi sisendviikudega ja varuge sobivad toitepinged vastavalt võimendi arhitektuuri nõuetele. Seadke võimendi võimendus vastavalt rakendusele, kasutades välist võimendustakistit või konfigureeritud võrku, nagu on täpsustatud seadme andmelehel. Tagage toiteahelate korralik lahtisidestus ja sisendijälgede marsruutimine, et minimeerida müra ning säilitada ühissignaali summutus.

Soovitused

Parimate tulemuste saavutamiseks järgige tootja andmelehe juhiseid võimendustakisti valiku, sisend- ja väljundfiltreerimise ning lahtisidestuse osas. Marsruutige diferentsiaalsisendid sobitatud impedantsipaaridena, hoidke analoogmaandustagastused võimalusel digitaaltagastustest eraldi ning kasutage häirete vähendamiseks lühikesi jälgi. Valideerige jõudlus kavandatud töökeskkonnas, eriti väga väikeste diferentsiaalsignaalide mõõtmisel.
