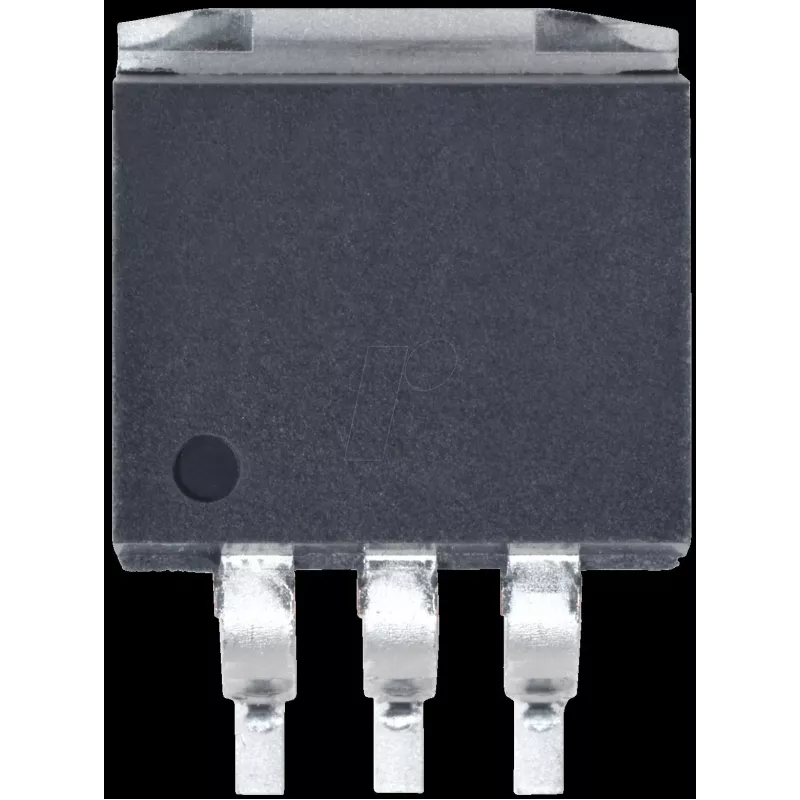

Pinget alandav regulaator Texas Instruments LM2678 S-5.0, fikseeritud 5 V väljund, sisend 8–40 V, TO-263 korpus

Texas Instruments LM2678 S-5.0 on pinget alandav lülitusregulaator, mis annab fikseeritud 5 V väljundi sisendpingetel vahemikus 8 V kuni 40 V. Tarnitakse TO-263 (D2PAK) jõukorpuses, see buck-regulaator on loodud reguleeritud 5 V toite tagamiseks mitmesugustele elektroonikalülitustele ja -süsteemidele, kus on vaja kompaktset, suure kasuteguriga muundurit. Seade ühendab sünkroonse ühe lülitiga pinget alandava topoloogia jaoks vajalikud juht- ja lülituselemendid ning sobib konstruktsioonidele, mis nõuavad stabiilseid 5 V siine kõrgema pingega allikatest.

Eelised

LM2678 S-5.0 pakub laia sisendpingevahemikku ja fikseeritud, täpset 5 V väljundit, vähendades väliste komponentide keerukust tavaliste 5 V konstruktsioonide puhul. Selle TO-263 korpus tagab soojusliku jõudluse ja plaadile paigaldamise mugavuse pindmontaažiks. Lülitusregulaatori topoloogia võimaldab lineaarsete regulaatoritega võrreldes suuremat kasutegurit, kui pinget alandatakse kõrgematelt sisendpingetelt, mis aitab vähendada võimsuse hajumist ja termilist pinget kompaktsetes konstruktsioonides.

Sobib

• Tööstuslikele toiteallikatele ja juhtmoodulitele, mis vajavad stabiilset 5 V siini
• Sardsüsteemide ja mikrokontrollerite toiteahelatele, mida toidetakse 12 V või 24 V allikatest
• Autotööstuse ja sõidukite elektroonikale, kus on vaja laia sisendpinge taluvust
• Kompaktsetele elektroonikamoodulitele ja trükkplaadile paigaldatavatele toitemuunduritele

Peamised spetsifikatsioonid

• Väljundpinge: fikseeritud 5 V
• Sisendpinge vahemik: 8 V kuni 40 V
• Korpuse tüüp: TO-263 (D2PAK) pindmontaaži jõukorpus
• Topoloogia: pinget alandav (buck) lülitusregulaator
• Sihtotstarve: reguleeritud alalisvoolutoide elektroonikalülitustele

Kasutamine

Integreerige LM2678 S-5.0 trükkplaadi paigutusse, järgides soovitatud rakendusjuhiseid sisendi lahtisidumise, lülitussõlme paigutuse ja termiliste läbiviikude osas, et tagada stabiilne töö ja soojuse hajumine. Tagage sobivad sisend- ja väljundkondensaatorid ning induktiivpool, mis on valitud vastavalt regulaatori lülitussagedusele ja nõutavale väljundvoolule. Järgige tootja soovitusi paigutuse osas lülitussõlme lähedal, et minimeerida EMI-d ja tagada usaldusväärne reguleerimine 5 V väljundil.

Soovitused

Parimate tulemuste saamiseks järgige seadme andmelehte komponentide valikul (kondensaatorid, induktiivpool, vajadusel diood), soojusjuhtimises ja trükkplaadi paigutuses. Kontrollige regulaatori soojuslikku jõudlust oma rakenduses ja vajadusel lisage jahutusradiaator või suurendage vaskpinda trükkplaadil. Veenduge, et sisendi filtreerimine ja siirdekarakteristikud vastavad süsteemi nõuetele tundliku elektroonika toitmisel.
