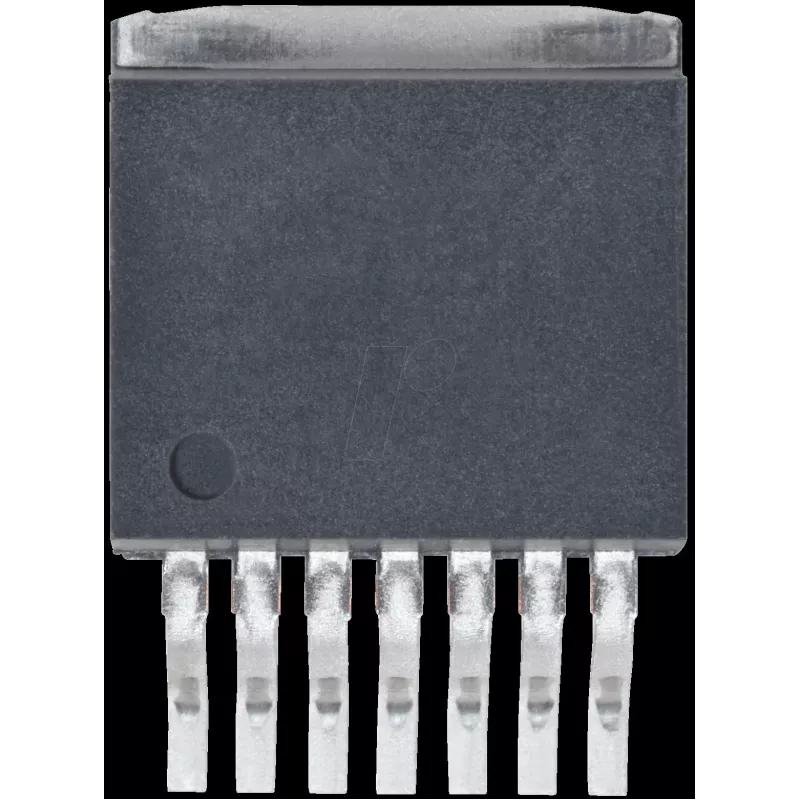

Reguleeritav astmelülitusega pingeregulaator Texas Instruments LM2678S-ADJ, sisend 8–40 V, väljund 1,2–37 V, korpus TO-263-7

Texas Instrumentsi LM2678S-ADJ on reguleeritav astmelülitusega (buck) lülitusregulaator TO-263-7 korpuses, mis on mõeldud alalispinge muundamiseks toiteallikate disainides. See võtab vastu sisendpingeid vahemikus 8–40 V ja pakub reguleeritavat väljundvahemikku 1,2–37 V, võimaldades paindlikku pinge reguleerimist mitmesugustes elektroonikasüsteemides. Komponent on ette nähtud kasutamiseks seal, kus on vaja laia sisendvahemikku ja seadistatavat reguleeritud väljundit, ning selle TO-263-7 korpus toetab soojuslikku jõudlust, mis sobib plaadile monteeritavatele toitemoodulitele.

Eelised

LM2678S-ADJ pakub laia sisendpinge vahemikku ja laia reguleeritavat väljundvahemikku, vähendades vajadust mitme regulaatori variandi järele disainides. Selle lülitusregulaatori topoloogia parandab efektiivsust võrreldes lineaarsete regulaatoritega, kui alandatakse kõrgemaid sisendpingeid. TO-263-7 korpus tagab kompaktse jalajälje koos soojusjuhtivusega, mis sobib mõõdukaks võimsuse hajutamiseks standardsetel trükkplaadidel. Seade ühildub tavaliste väliste komponentidega, mida kasutatakse buck-muunduri topoloogiates, muutes selle hõlpsasti integreeritavaks olemasolevatesse toiteallika paigutustesse.

Sobib

• Sardsüsteemid, mis vajavad reguleeritavat reguleeritud alalisvoolu toidet
• Tööstuselektroonika laia sisendpinge allikatega
• Toitemoodulite prototüüpimine ja arendus
• Akutoitel või sõiduki elektrisüsteemid kõrgemate sisendpingetega
• Kohandatud elektroonika, kus üks regulaator peab katma mitu väljundharu

Peamised spetsifikatsioonid

• Topoloogia: astmelülitusega (buck) lülitusregulaator
• Sisendpinge vahemik: 8–40 V
• Reguleeritav väljundpinge vahemik: 1,2–37 V
• Korpuse tüüp: TO-263-7 (pindmonteeritav jõukorpus)
• Reguleeritav väljund välise tagasisidevõrgu kaudu
• Mõeldud plaadile monteeritavateks rakendusteks koos välise induktiivpooli ja kondensaatoritega

Kasutamine

Integreerige LM2678S-ADJ buck-muunduri ahelasse, järgides tootja soovitatud rakendusskeemi: ühendage sisendtoide sisendviiguga koos sobiva sisendlahtisidestusega, paigutage lülitusinduktiivpool, diood (või sünkroonne paigutus, kui see on kohaldatav) ja väljundkondensaatorid vastavalt paigutusjuhistele, et minimeerida EMI-d ja pingepulsatsiooni. Seadke soovitud väljundpinge, kasutades välist takistusjagurit väljundi ja tagasisideviigu vahel, võttes takisti väärtuste arvutamiseks aluseks seadme tagasisidepinge spetsifikatsiooni. Tagage piisav vasepind või termopadi korpuse all, et aidata soojuse hajutamist suuremate koormusvoolude korral.

Soovitused

Usaldusväärseks tööks kasutage madala ESR-iga väljundkondensaatoreid, eeldatava voolu jaoks õigesti määratud induktiivpooli ja järgige paigutussoovitusi, et hoida lülituskontuuri pindala väike. Kontrollige soojuslikku jõudlust halvima sisendpinge ja koormuse tingimustes ning vajadusel lisage jahutusradiaator või paremad trükkplaadi termilised läbiviigud.
