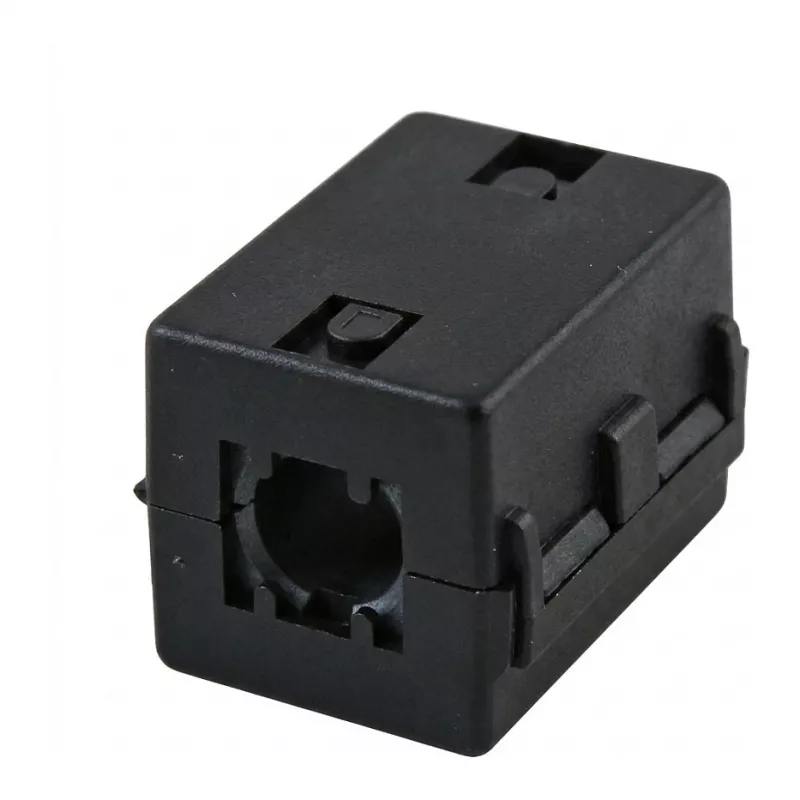

EFB Elektronik Ferrite Ring Core 10,0 mm Black Square

EFB Elektronik Ferrite Ring Core 10,0 mm Black Square on kvaliteetne poolitatud ferriitsüdamik, mis on ette nähtud tõhusaks EMI/RFI summutamiseks kaablitel läbimõõduga kuni 10,0 mm. Selle klambriga kinnitatav disain võimaldab paigaldust ilma tööriistadeta, muutes selle ideaalseks kõrgsagedusliku müra vähendamiseks elektroonikasüsteemides.

Eelised

See ferriitsüdamik pakub suurepäraseid impedantsi omadusi: 100 Ω sagedusel 25 MHz ja 150 Ω sagedusel 100 MHz, tagades usaldusväärse mürasummutuse. Nurgelise välisprofiiliga korpus tagab kindla istuvuse ning must plastkest on vastupidav ja RoHS-i nõuetele vastav. Töötemperatuuri vahemik -25°C kuni +85°C tagab sobivuse erinevates keskkondades.

Sobib kasutamiseks

• Elektromagnetiliste häirete vähendamiseks andme-, signaali- ja toitekaablitel
• Tarbeelektroonikas, tööstusseadmetes ja telekommunikatsioonis
• Tööriistadeta paigalduseks kaablitele maksimaalse läbimõõduga 10,0 mm

Peamised tehnilised andmed

• Komponendi tüüp: Ferriitsüdamik
• Südamiku disain: Poolitatud (klambriga)
• Kaabli ühilduvus (max läbimõõt): 10,0 mm
• Südamiku materjal: Ferriit
• Värv: Must
• Välisprofiil: Nurgeline / kandiline
• Peamine funktsioon: EMI/RFI summutus
• Impedants sagedusel 25 MHz: 100 Ω
• Impedants sagedusel 100 MHz: 150 Ω
• Kinnitusviis: Klambriga
• Töötemperatuuri vahemik: -25°C kuni +85°C
• RoHS vastavus: Jah
• Korpuse materjal: Plastik
• Soovitatav rakendus: Kõrgsagedusliku müra vähendamine kaablitel
• Paigaldustüüp: Tööriistadeta
• Sisemine läbimõõt: 10,0 mm

Soovitused

Optimaalse jõudluse saavutamiseks paigaldage ferriitsüdamik võimalikult lähedale müraallikale või kaabli otsa. Sobib kasutamiseks USB-, HDMI-, Ethernet- ja muude signaalkaablitega.
