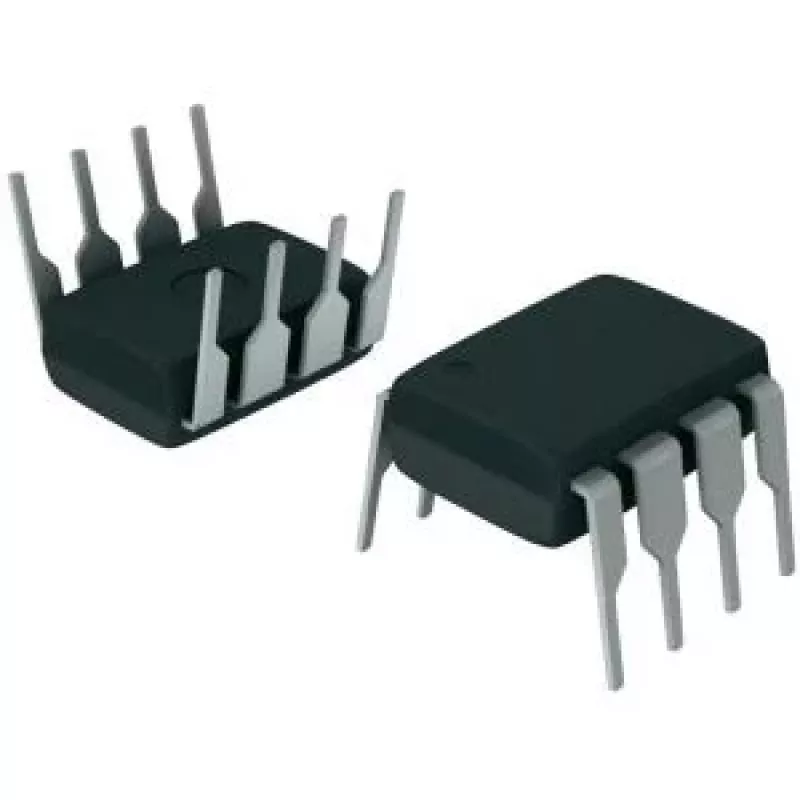

Toiteregulaatori IC Texas Instruments LM2594N-5.0/NOPB — 5,0 V fikseeritud lülitav alalis-/alalisvooluregulaator (PMIC)

Texas Instruments LM2594N-5.0 on fikseeritud 5,0 V lülitav alalis-/alalisvoolu astmelangusregulaator (PMIC), mis on loodud kõrgemate sisendpingete muundamiseks stabiilseks 5 V väljundiks kõrge efektiivsusega. Seade sisaldab lülitustransistorit, kompensatsioonivõrku ja termokaitset, et lihtsustada toiteallika disaini manussüsteemides, tööstuslike juhtimismoodulite, tarbeelektroonika ja akutoitel seadmete jaoks, mis vajavad reguleeritud 5 V toitekanalit.

Eelised

LM2594N-5.0 pakub tõhusat astmelangusmuundamist fikseeritud 5 V väljundiga, vähendades võimsuskadu võrreldes lineaarsete regulaatoritega. Selle integreeritud lülituselemendid ja kompensatsioonivõrk minimeerivad väliste komponentide arvu ja PCB pinda. Regulaator sisaldab sisseehitatud termilist väljalülitust ja voolupiirangut parema süsteemikaitse tagamiseks ning toetab laia sisendpingevahemikku, mis sobib paljudele ühe toitekanaliga toiteallikatele. Need omadused muudavad selle sobivaks disainidele, mis nõuavad usaldusväärset 5 V reguleerimist ja kompaktseid toiteastmeid.

Sobib

• Manussüsteemide toiteallikad, mis vajavad stabiilset 5 V toitekanalit
• Tööstuslikud juhtimisahelad ja automaatikamoodulid
• Tarbeelektroonika, nagu ruuterid, digiboksid ja lisaseadmed
• Akutoitel seadmed, kus on vaja tõhusat astmelangusmuundamist

Peamised spetsifikatsioonid

• Väljundpinge: fikseeritud 5,0 V
• Topoloogia: astmelangus (buck) lülitusregulaator
• Integreeritud lülitustransistor ja kompensatsioonivõrk
• Kaitsefunktsioonid: termiline väljalülitus ja voolupiirang
• Tüüpiline kasutus: punktkoormuse reguleerimine digitaal- ja analoogahelatele

Kasutamine

Paigaldage LM2594N-5.0 PCB-le, järgides tootja soovitatud jalajälge ja paigutusjuhiseid, et tagada piisav soojuse hajutamine ja minimaalne lülitusmüra. Valige induktiivpool, sisend- ja väljundkondensaatorid vastavalt regulaatori andmelehele, et täita siirdevastuse ja väljundpulsatsiooni nõudeid. Ühendage sisend kõrgema pingega toitekanaliga toetatud sisendvahemiku piires ja suunake reguleeritud 5 V väljund koormuseni õige lahtisidestusega. Järgige polaarsuse ja maanduse parimaid tavasid ning kontrollige väljundit eeldatavatel koormustingimustel enne lõplikku kasutuselevõttu.

Soovitused

Kasutage madala ESR-iga kondensaatoreid ja soovitatud induktiivpooli väärtust, et saavutada stabiilne töö ja madal väljundpulsatsioon. Asetage sisendkondensaatorid regulaatori sisendviikude lähedale ja marsruutige lülitustrassid lühikeste, laiade ühendustega, et vähendada EMI-t. Kontrollige termilist jõudlust oma korpuses ja vajadusel lisage täiendavat vasepinda või jahutusradiaatorit. Testige regulaatorit eeldatava koormusprofiiliga, et kinnitada reguleerimist, efektiivsust ja kaitsekäitumist.
