Step-down Switching Regulator Texas Instruments LM2574 M-ADJ — reguleeritav väljund 1,2–37 V, sisend 4–40 V, SO-14

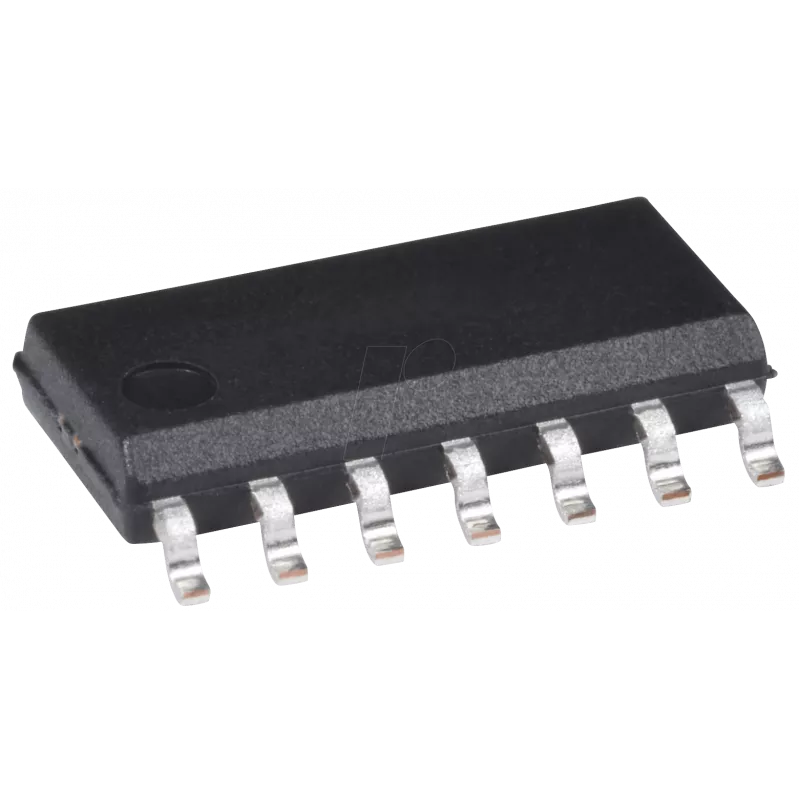

Texas Instrumentsi LM2574 M-ADJ on langetav (buck) lülitusregulaator SO-14 korpuses, reguleeritava väljundiga. See võtab vastu sisendpingeid vahemikus 4 V kuni 40 V ja annab reguleeritava väljundi vahemikus 1,2 V kuni 37 V. Seade on ette nähtud alalis-alalisvoolu muundamise rakendusteks, kus on vaja kompaktset, tõhusat ja reguleeritava väljundiga regulaatorit, sealhulgas manussüsteemides, tööstuselektroonikas ja akutoitel seadmetes.

Eelised

Regulaatoril on lai sisend- ja väljundvahemik, mis võimaldab paindlikku kasutamist mitmetes rakendustes. Selle lülitusarhitektuur parandab muundamise efektiivsust võrreldes lineaarsete regulaatoritega, vähendades soojuse hajumist ja võimaldades väiksemaid väliskomponente. SO-14 korpus toetab läbiviigu- või hübriidpaigaldust ja hõlbustab otsekohest plaaditaseme integreerimist. Reguleeritav väljund võimaldab projekteerijatel seada nõutud reguleeritud pinge ilma mitut fikseeritud pingega osa vajamata.

Sobib järgmisteks rakendusteks

• Manussüsteemide toiteallikad ja mikrokontrollerikaardid
• Tööstuslikud juhtmoodulid ja mõõteriistad
• Akutoitel seadmed ja kaasaskantavad seadmed
• Toiteliinid, mis vajavad reguleeritavat reguleeritud pinget andurite või täiturite jaoks

Peamised tehnilised andmed

• Sisendpinge vahemik: 4 V kuni 40 V
• Reguleeritava väljundpinge vahemik: 1,2 V kuni 37 V
• Topoloogia: langetav (buck) lülitusregulaator
• Korpuse tüüp: SO-14
• Kasutusotstarve: alalis-alalisvoolu muundamine reguleeritud väljundite jaoks

Kasutamine

Paigaldage LM2574 M-ADJ trükkplaadile, järgides SO-14 korpuse soovitatud jalajälge ja viiguühendusi. Varustage sisend lahtisidestusega ning sobiva nimivõimsusega induktiivpooli ja väljundkondensaatoriga, nagu on täpsustatud seadme rakendusjuhistes, et tagada stabiilne reguleerimine ja madal väljundvõnkumine. Kasutage tagasisideviigul välist takistusvõrku soovitud väljundpinge seadmiseks vahemikus 1,2 V kuni 37 V ning lisage vastavalt projekteerimisjuhistele vajalikud kompensatsiooni- või summutuskomponendid. Veenduge, et sisendallikas suudab anda piisava voolu koormuse ja lülituskadude jaoks ning et soojuslikud kaalutlused on lahendatud trükkplaadi vasealade või vajadusel jahutusradiaatori abil.

Soovitused

Järgige Texas Instrumentsi avaldatud rakendusskeeme ja paigutussoovitusi, et minimeerida lülitusmüra ja tagada töökindel toimimine. Valige komponendid (induktiivpool, diood, kondensaatorid), mis vastavad ettenähtud koormuse ja töötingimuste voolu- ja pingenõuetele, ning kontrollige termilist jõudlust maksimaalse koormuse korral ülekuumenemise vältimiseks.
