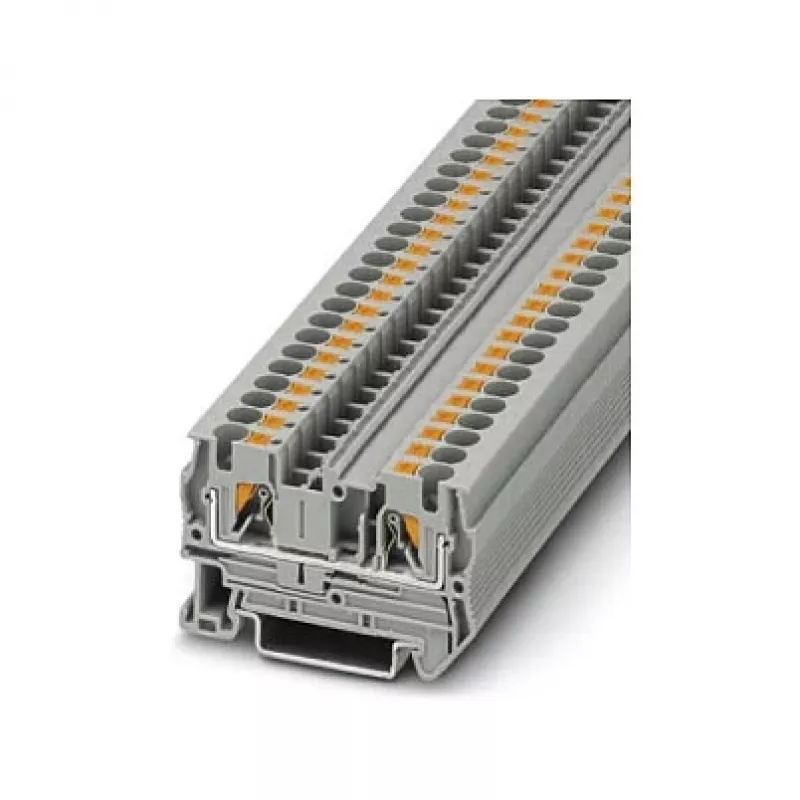

Phoenix 3211757 PT 4 läbiv klemmliist, Push-in, 4 mm², 1000 V, 32 A, hall

Phoenix 3211757 PT 4 paistab silma kompaktse ühetasandilise läbiva klemmliistuna, mis on loodud suure tihedusega juhtmestiku jaoks juhtimiskappides ja jaotuskarpides. Erinevalt kruviklemmidega alternatiividest võimaldab selle push-in ühendustehnoloogia sisestada täisjuhtmeid ja presshülsiga keerutatud juhtmeid ilma tööriistadeta, lühendades paigaldusaega kuni 50%. Nimiristlõikega 4 mm² ja IEC reitinguga 1000 V talub see nõudlikke tööstuslikke koormusi, säilitades samas saleda 6,2 mm profiili, mis maksimeerib DIN-lattide ruumi.

Esiletõstetud omadused

• Push-in ühendus: tööriistavaba sisestus täis- ja presshülsiga juhtmetele vahemikus 0,2 kuni 6 mm²
• Reiting 1000 V / 32 A vastavalt IEC 60947-7-1, sobib kolmefaasilistele süsteemidele kuni 690 V AC
• Ainult 6,2 mm lai, võimaldab kuni 161 klemmi meetri kohta DIN-latil
• Vastupidav polüamiidist korpus halli värvi, halogeenivaba ja isekustuv vastavalt UL 94 V0
• Laia töötemperatuuri vahemik -60 °C kuni +105 °C karmide keskkondade jaoks

Igapäevane kasutus

Paigaldamine on lihtne: klõpsake klemm standardsele NS 35/7.5 või NS 35/15 DIN-latile, valmistage juhtmed ette eemalduspikkusega 9–11 mm ja lükake need selgelt märgistatud sisendlehtritesse. Integreeritud testpistik võimaldab hõlpsat pingetestimist ilma juhtmeid lahti ühendamata. Keerutatud juhtmete puhul ilma presshülsita vajutage lihtsalt oranži lükkurit kruvikeerajaga, et avada vedruklemm. Klemmi sümmeetriline disain võimaldab juhtmestikku vasakult paremale või paremalt vasakule ning suur märgistuspind võtab vastu standardsed Zack-ribad selgeks vooluahela identifitseerimiseks.

Täielikud tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Ühendustehnoloogia: Push-in
• Positsioonide arv: 1
• Ühenduste arv: 2
• Tasandite arv: 1
• Nimiristlõige: 4 mm²
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 32 A
• Juhtme ristlõige, täisjuhe: 0,2 - 6 mm²
• Juhtme ristlõige, keerutatud juhe: 0,2 - 4 mm²
• Juhtme ristlõige AWG: 24 - 10
• Eemalduspikkus: 9 - 11 mm
• Kinnitusviis: DIN-latt NS 35/7.5, NS 35/15
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: hall
• Töötemperatuur: -60 °C kuni 105 °C
• Saastumisaste: 3
• Liigpingekategooria: III
• Standardid/sertifikaadid: IEC 60947-7-1
• Laius: 6,2 mm
• Kõrgus: 36,5 mm
• Sügavus: 32 mm

Lõppmärkus

PT 4 on tõestatud tööhobune paneeliehitajatele ja masinatootjatele, kes vajavad usaldusväärset ja ruumisäästlikku juhtmestikku ilma jõudlust ohverdamata. Selle push-in disain vähendab juhtmestiku vigu ja hoolduse seisakuid, muutes selle targaks valikuks kaasaegsete automatiseerimisprojektide jaoks.
