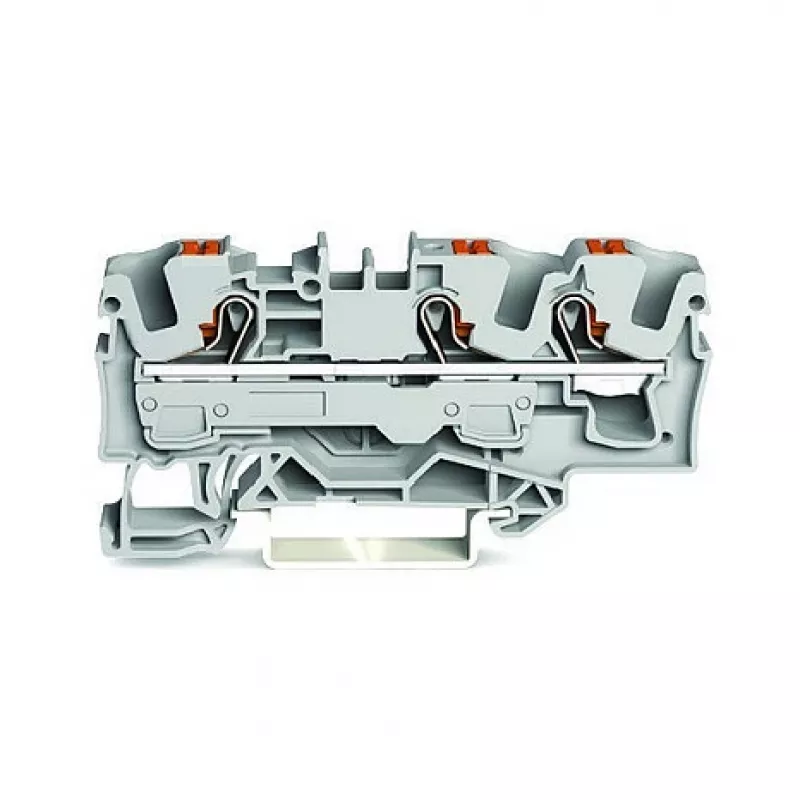

WAGO 2206-1301 3-juhuline läbiv klemmliist nupuvajutusega, 6 mm², hall

Paneeliehitajad ja masinaehituse OEM-id usaldavad WAGO 2206-1301 kiireks ja tööriistavabaks juhtmestikuks juhtimiskappides ja jaotuskarpides. See hall 3-juhuline läbiv klemmliist kasutab CAGE CLAMP® koos nupuvajutusega, et kinnitada täis-, keerd- ja peenjuhtmeid ristlõikega 0,5–6 mm² ilma otshülssideta. Paigaldage see standardsele DIN-liistule TS 35 ja ühendage kuni kuus juhet ühele potentsiaalile – ideaalne tihedate, suure vooluga ahelate jaoks kuni 41 A.

Peamised tehnilised andmed

• 3-juhuline läbiv klemmliist, hall
• Ühendus: CAGE CLAMP® nupuvajutusega (PUSH WIRE® ühilduv)
• Nimiristlõige: 0,5–10 mm² täis/keerdjuhe, 0,5–6 mm² peenjuhe
• Nimipinge/vool (IEC): 800 V / 41 A
• Nimipinge/vool (UL): 600 V / 30 A
• Paigaldus: DIN-liist TS 35, külgne juhtmestik
• Isolatsioon: Polüamiid (PA 66), UL94 V-0
• Eemalduspikkus: 12–14 mm
• Sertifikaadid: ENEC, UL, CSA, KEMA

Miks seda valida

Nupuvajutusega ajam vähendab sisestusjõudu ja kiirendab juhtmestikku, eriti peenjuhtmete puhul. Kompaktne 6 mm korpus säästab liisturuumi, samas kui kõrge nimivool ja 800 V isolatsioon muudavad selle sobivaks tööstuslikuks toitejaotuseks. Hall värv sobib standardsete kapi komponentidega ning UL94 V-0 materjal vastab rangetele tuleohutusnõuetele.

Ideaalne kasutus

• Juhtpaneeli toitejaotus ja läbivad ühendused
• Masinaehitus ja automaatikasüsteemid
• Hoone paigaldus ja HVAC juhtimiskapid
• Renoveerimisprojektid, mis nõuavad DIN-liistu klemmliiste

Hea teada

Klemmliist toetab nii täis- kui ka keerdjuhtmeid ilma otshülssideta, kuid peenjuhtmete puhul on optimaalse töökindluse tagamiseks soovitatav kasutada otshülssi. See kuulub WAGO TOPJOB® S seeriasse, mis on tuntud tööriistavaba töö ja kõrge vibratsioonikindluse poolest. Enne paigaldamist kontrollige alati kohalikke elektrireegleid.
