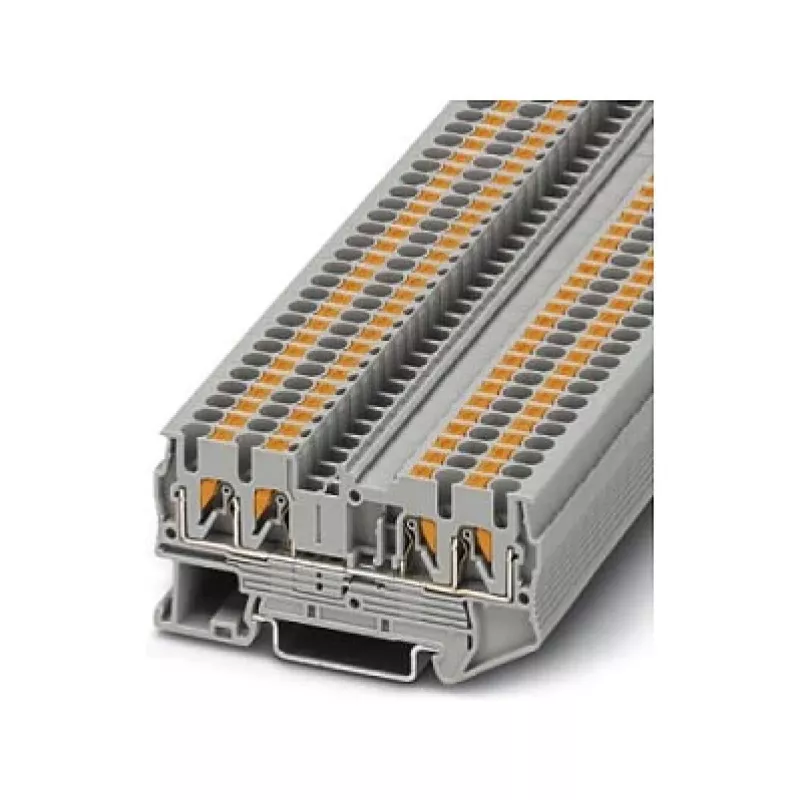

Phoenix Contact PT 2,5-QUATTRO läbiv klemmliist, Push-in, 4-juhiline, 2,5 mm², 800 V, 24 A, hall

Juhtkappides ja jaotuskarpides vajavad elektrikud usaldusväärset viisi ühe potentsiaali jaotamiseks mitmele juhile ilma liigset DIN-siini ruumi kasutamata. Phoenix Contact PT 2,5-QUATTRO läbiv klemmliist lahendab selle kompaktse nelja juhiga konstruktsiooniga, mis kasutab push-in tehnoloogiat kiireks ja tööriistavabaks ühendamiseks. Selle 2,5 mm² nimiristlõige talub 24 A voolu pingel 800 V, muutes selle sobivaks paljude tööstus- ja hooneautomaatika ahelate jaoks.

Peamised tehnilised andmed

• Tüüp: läbiv klemmliist, 1 tase, 1 potentsiaal
• Ühendus: push-in, 4 ühendust (QUATTRO)
• Nimiristlõige: 2,5 mm² (täisjuhe: 0,14–4 mm²; painduv juhe: 0,14–2,5 mm²; AWG 26–12)
• Nimipinge/vool (IEC): 800 V / 24 A (max 28 A max juhiga)
• Paigaldus: DIN-siini NS 35/7,5 või NS 35/15
• Materjal: polüamiid (PA), põlevusklass UL 94 V0
• Töötemperatuur: -60 °C kuni +105 °C
• Eemalduspikkus: 8–10 mm
• Värv: hall

Miks seda valida

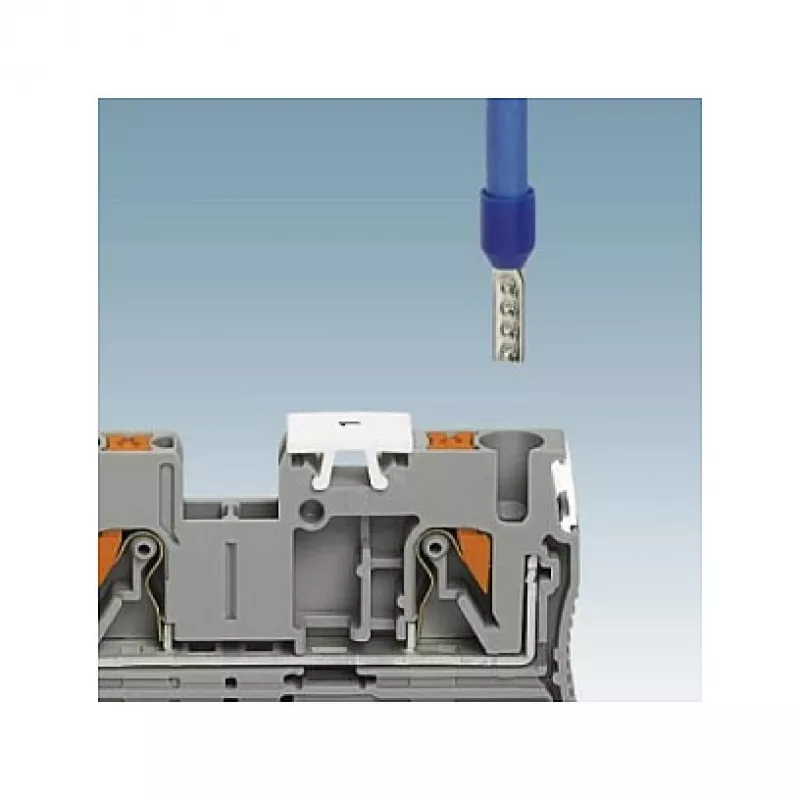

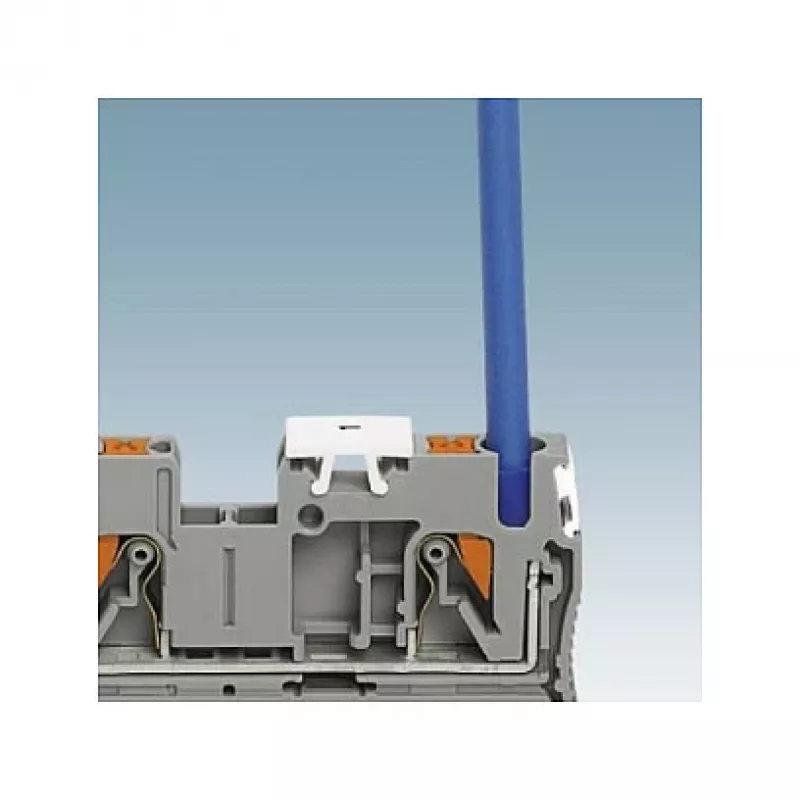

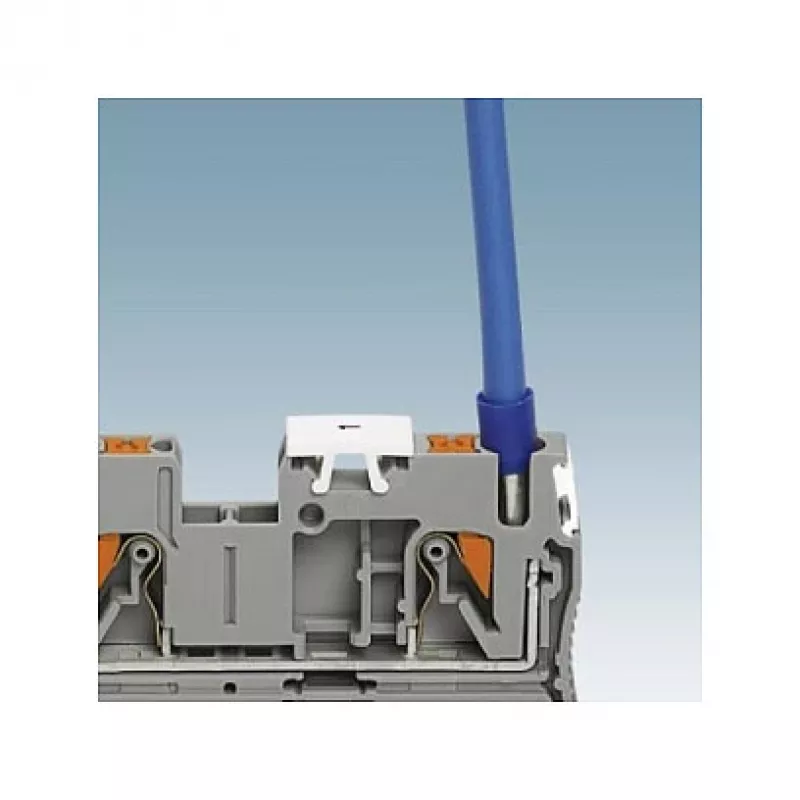

Push-in ühendused vähendavad juhtmestiku aega kuni 50% võrreldes kruviklemmidega – täis- või keerdunud juhtmete puhul pole vaja otsahülse, kui juhe on vastavalt ette valmistatud. QUATTRO disain võimaldab ühendada neli juhti ühe potentsiaaliga, säästes ruumi DIN-siinis ja lihtsustades potentsiaali jaotamist. PA korpus on halogeenivaba ja leegiaeglustav, tagades ohutuse tihedalt täidetud korpustes. Phoenix Contacti tõestatud vedruhüppetehnoloogia tagab vibratsioonikindlad ja hooldusvabad ühendused kogu toote eluea jooksul.

Ideaalne kasutus

• Potentsiaali jaotamine juhtpaneelides ja masinate juhtmestikus
• Hooneautomaatika süsteemid (valgustus, HVAC, juurdepääsukontroll)
• Toiteallika jaotamine mitmele andurile või täiturile
• Renoveerimisprojektid, kus on oluline kiire ja tööriistavaba paigaldus
• Rakendused, kus esineb tugevat vibratsiooni või temperatuurikõikumisi

Hea teada

Klemmliist kuulub CLIPLINE complete süsteemi, ühildub standardsete Phoenix Contacti tarvikutega, nagu otsakatted, vaheseinad ja märgistussildid. See on ette nähtud kasutamiseks plahvatusohtlikes keskkondades (ATEX), kui paigaldatakse vastavalt tootja juhistele. Hall värv on läbivate klemmliistude standard, võimaldades kapis hõlpsat visuaalset tuvastamist. Suuremate juhtmete ristlõigete või kõrgemate voolude jaoks kaaluge PT 4 või PT 6 seeriat.
