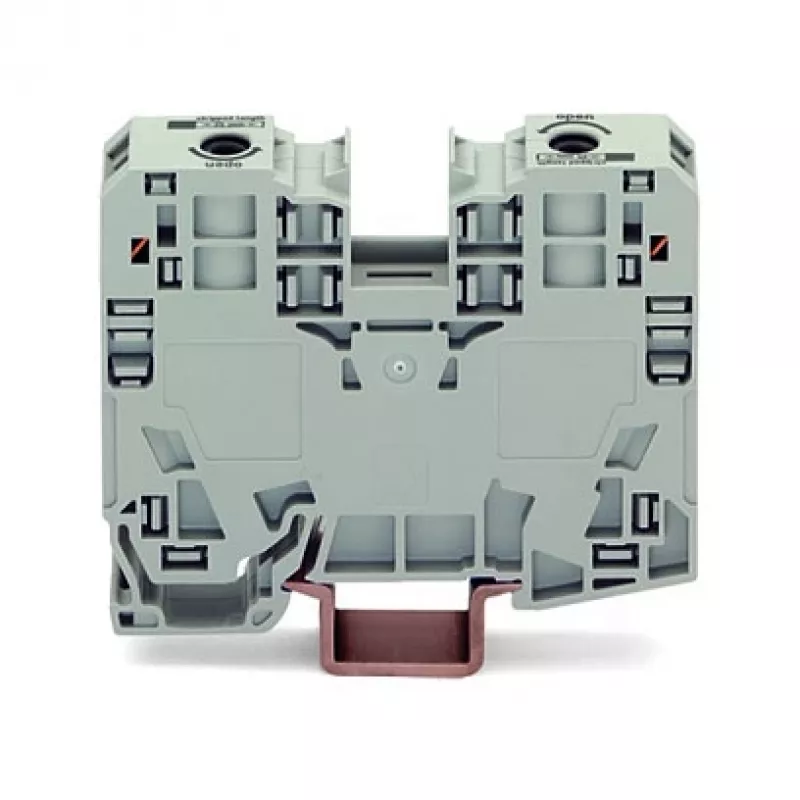

WAGO 285-135 2-juhiline läbiv klemmliist, 35 mm², CAGE CLAMP, hall

See WAGO 285-135 läbiv klemmliist pakub vastupidavat ja usaldusväärset juhtmestuslahendust nõudlike tööstuslike rakenduste jaoks. Loodud 2-juhiliseks läbivaks juhtmestuseks nimiristlõikega 35 mm², tagab see kindla ja hooldusvaba ühenduse täis- ja peenjuhtmetele kuni 50 mm². CAGE CLAMP® ühendustehnoloogia tagab vibratsioonikindlad ja korrosioonikindlad ühendused, muutes selle ideaalseks valikuks juhtkappide, masinate ja elektrijaotussüsteemide jaoks.

Eelised

CAGE CLAMP® mehhanism võimaldab kiiret ja tööriistavaba juhtmestamist, vähendades paigaldusaega ja tööjõukulusid. Selle kompaktne disain säästab väärtuslikku DIN-roni ruumi, samas kui polüamiidist isolatsioon tagab suurepärase elektri- ja soojustalitluse. Nimipingega 1000 V ja nimivooluga 125 A saab see klemmliist hõlpsasti hakkama suure võimsusega ahelatega. See on heaks kiidetud ka Ex e rakenduste jaoks (nimivool 100 A) ja vastab rangetele rahvusvahelistele standarditele, tagades ohutuse ja nõuetele vastavuse ohtlikes keskkondades.

Sobib kasutamiseks

• Juhtkappide juhtmestus ja paneeliehitus
• Elektrijaotus ja mootoriahelad
• Ex e (kõrgendatud ohutus) paigaldised
• Raudtee- ja mererakendused (DNV GL heakskiit)

Peamised tehnilised andmed

• Ühendustehnoloogia: CAGE CLAMP®
• Juhtmete arv: 2
• Potentsiaalide arv: 1
• Nimiristlõige: 35 mm²
• Juhtme suurused: täis/peenjuhe 10–50 mm² (8–1/0 AWG)
• Nimipinge (III/3): 1000 V
• Nimilöögipinge (III/3): 8 kV
• Nimivool: 125 A
• Nimivool (Ex e II): 100 A
• Korpuse materjal: polüamiid (PA)
• Värv: hall
• Paigaldus: DIN-35 rööbastele
• Reostusaste: 3
• Eemaldatud isolatsiooni pikkus: 28–30 mm
• Juhtmestuse tüüp: eest ühendatav
• Sertifikaadid: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Soovitused

Optimaalseks tööks kasutage CAGE CLAMP® aktiveerimiseks kruvikeerajat, mille tera laius on 0,6 x 3,5 mm. Veenduge, et juhtme isolatsioon on eemaldatud ettenähtud pikkuses (28–30 mm) ja sisestage see täielikult kuni piirikuni. See klemmliist sobib kasutamiseks ainult vaskjuhtmetega. Ex e rakenduste puhul järgige spetsiifilisi paigaldusjuhiseid.
