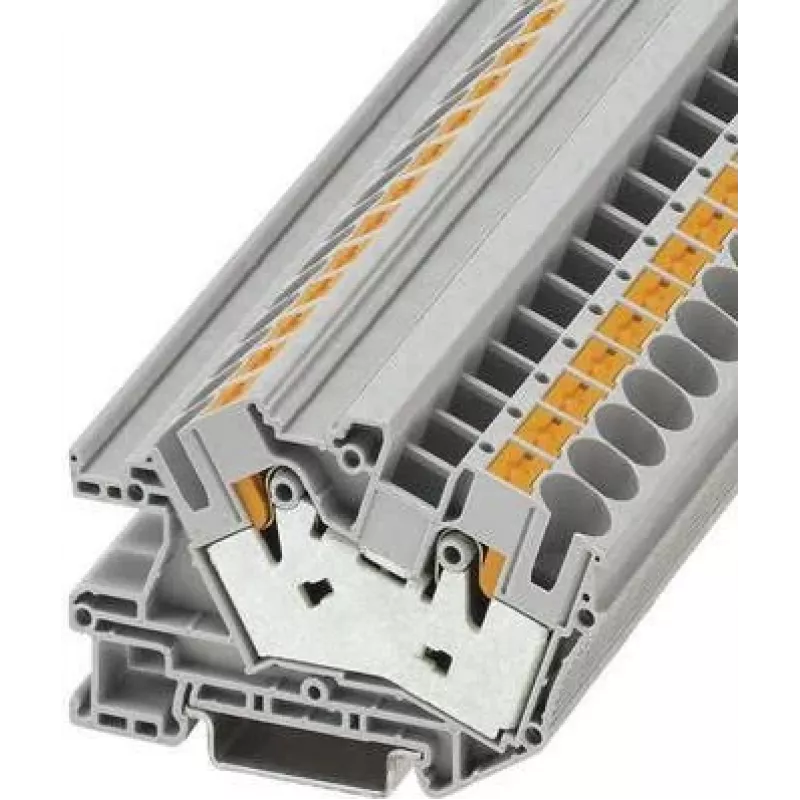

Phoenix 3214029 PTI 16/S paigaldusklemmliist, Push-in-ühendus, 16 mm², 500 V, 76 A, hall

Elektripaigaldistes võib suurte juhtmete usaldusväärne ühendamine ilma tööriistadeta olla väljakutse. Phoenix 3214029 PTI 16/S paigaldusklemmliist lahendab selle push-in-tehnoloogiaga, võimaldades kiiret ja turvalist ühendamist täis- või keerdjuhtmetega kuni 16 mm². Selle kompaktne ühepooluseline disain sobib standardsetele DIN-liistudele, muutes selle ideaalseks jaotuskilpide ja juhtpaneelide jaoks.

Kellele see on mõeldud

Elektrikutele, kilbikoostajatele ja hooldustehnikutele, kes vajavad töökindlat, tööriistavaba ühendust toitejaotuseks kuni 500 V ja 76 A. Sobib tööstus-, kaubandus- ja hooneautomaatika rakendustesse.

Peamised omadused

• Push-in-ühendus tööriistavabaks juhtmestikuks täisjuhtmetele ja keerdjuhtmetele otshülsiga
• Nimiristlõige 16 mm², toetab juhtmeid 0,5 kuni 25 mm² (täisjuhe)
• Nimipinge 500 V, vool 76 A, löökpinge 6 kV
• Paigaldatav DIN-liistule NS 35/7,5 või NS 35/15
• Hall polüamiidkorpused, UL 94 V0 süttivusklass
• Töötemperatuurivahemik -60 °C kuni 105 °C

Tehnilised andmed

• Toote tüüp: paigaldusklemmliist
• Ühendustehnoloogia: push-in
• Pesade arv: 1
• Ühenduste arv: 3
• Nimiristlõige: 16 mm²
• Juhtme ristlõige, täisjuhe: 0,5 - 25 mm²
• Juhtme ristlõige, keerdjuhe: 0,5 - 16 mm²
• Eemalduspikkus: 12 mm
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 76 A
• Nimilöökpinge: 6 kV
• Ülepingekategooria: III
• Reostusaste: 3
• Paigaldusviis: DIN-liist NS 35/7,5, NS 35/15
• Värv: hall
• Isolatsioonimaterjal: polüamiid (PA)
• Süttivusklass: UL 94 V0
• Töötemperatuur: -60 °C kuni 105 °C

Näpunäited

Keerdjuhtmete puhul ilma otshülsita kasutage push-in-klambri avamiseks kruvikeerajat. Veenduge, et DIN-liist on korralikult maandatud. Kontrollige alati pöördemomenti ja juhtme suurust vastavalt kohalikele elektrieeskirjadele.
