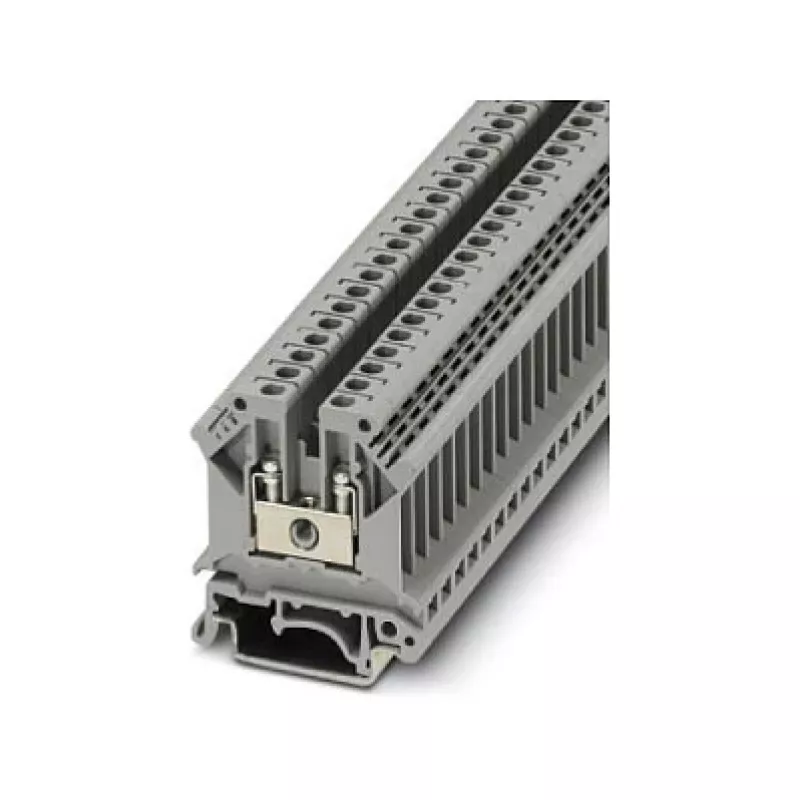

Phoenix Contact UK 5 Läbiv klemmliide, kruviühendus, 4 mm², 800 V, 32 A, hall, DIN-rongi kinnitus, 2 ühendust, 1 potentsiaal, PA isolatsioon, UL 94 V0

Juhtimiskilpides ja jaotuskarpides on usaldusväärne juhtmeühendus hädavajalik. Phoenix Contact UK 5 läbiv klemmliide lahendab turvaliste, vibratsioonikindlate kruviühenduste loomise väljakutse juhtmetele kuni 4 mm². Selle kompaktne disain ja DIN-rongi kinnitus muudavad selle põhitarbeks tööstuslikus juhtmestikus, hooneautomaatikas ja paneeliehituses.

Kellele see on mõeldud

See klemmliide on loodud elektriinseneridele, paneeliehitajatele ja hooldustehnikutele, kes vajavad usaldusväärset ja ruumisäästlikku lahendust toitejaotuseks ja signaalijuhtmestikuks. See sobib rakendustesse masinaehituses, protsessijuhtimises ja energiahalduses, kus nõutakse IEC-klassi komponente.

Peamised omadused

• Kruviühenduse tehnoloogia M3 keermega vastupidavateks, gaasikindlateks ühendusteks
• Nimiristlõige 4 mm², toetab täisjuhtmeid 0,2–6 mm² ja keerdjuhtmeid 0,2–4 mm²
• Nimipinge 800 V ja nimivool 32 A vastavalt IEC-le, sobib enamikule madalpinge toiteahelatele
• Üks potentsiaal kahe ühenduspunktiga lihtsaks läbivaks juhtmestikuks
• Hall polüamiidist (PA) korpus, halogeenivaba ja leegiaeglustav vastavalt UL 94 V0-le
• Kinnitub standardsetele DIN-rongidele: NS 35/7.5, NS 35/15 ja NS 32
• Lai töötemperatuuri vahemik -60 °C kuni +105 °C karmide keskkondade jaoks
• Vastab standarditele IEC 60947-7-1, UL, CSA, VDE, EAC ja cULus Recognized

Tehnilised andmed

• Ühendustehnoloogia: kruviühendus
• Ühenduste arv: 2
• Potentsiaalide arv: 1
• Nimiristlõige: 4 mm²
• Juhi ristlõige täisjuhe: 0,2–6 mm²
• Juhi ristlõige keerdjuhe: 0,2–4 mm²
• AWG juhtme suurus: 24–10
• Eemalduspikkus: 9 mm
• Keerme mõõt: M3
• Pingutusmoment: 0,6–0,8 Nm
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 32 A
• Saastumisaste: 3
• Liigpingekategooria: III
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass: UL 94 V0
• Kinnitustüüp: DIN-rong (NS 35/7.5, NS 35/15, NS 32)
• Töötemperatuur: -60 °C kuni +105 °C
• Standardid/sertifikaadid: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Näpunäited

Kasutage momentkruvikeerajat seadistusega 0,6–0,8 Nm, et tagada kindel ühendus ilma juhet kahjustamata. Keerdjuhtmete puhul on soovitatav kasutada juhtmekeerme, et vältida lahtihargnemist. Klemmliidet saab kombineerida teiste UK 5 plokkidega standardsete otsakatete ja vaheseinplaatide abil korraliku ja organiseeritud koostu saavutamiseks.
