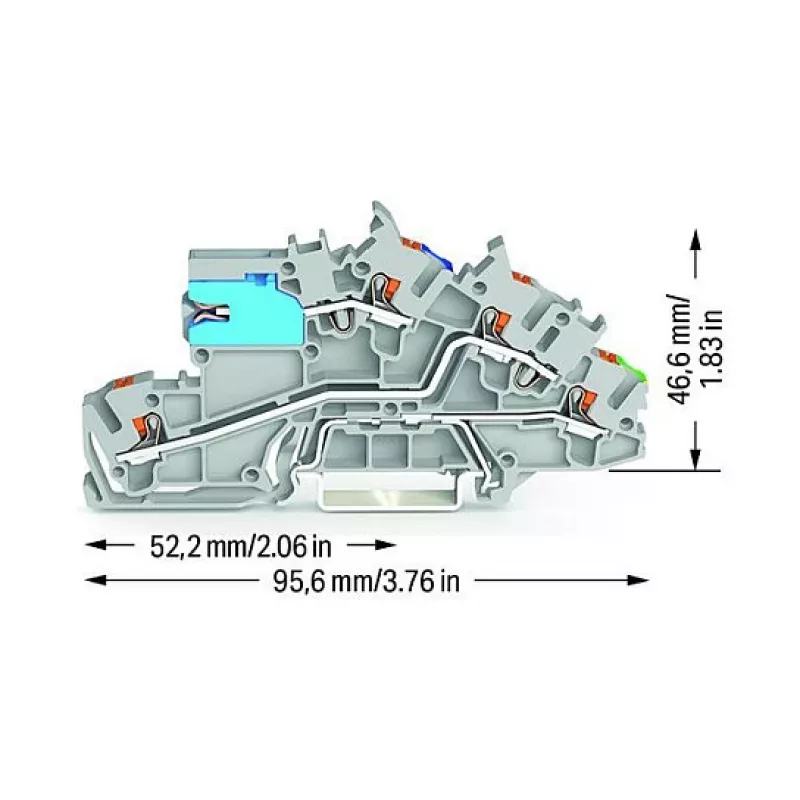

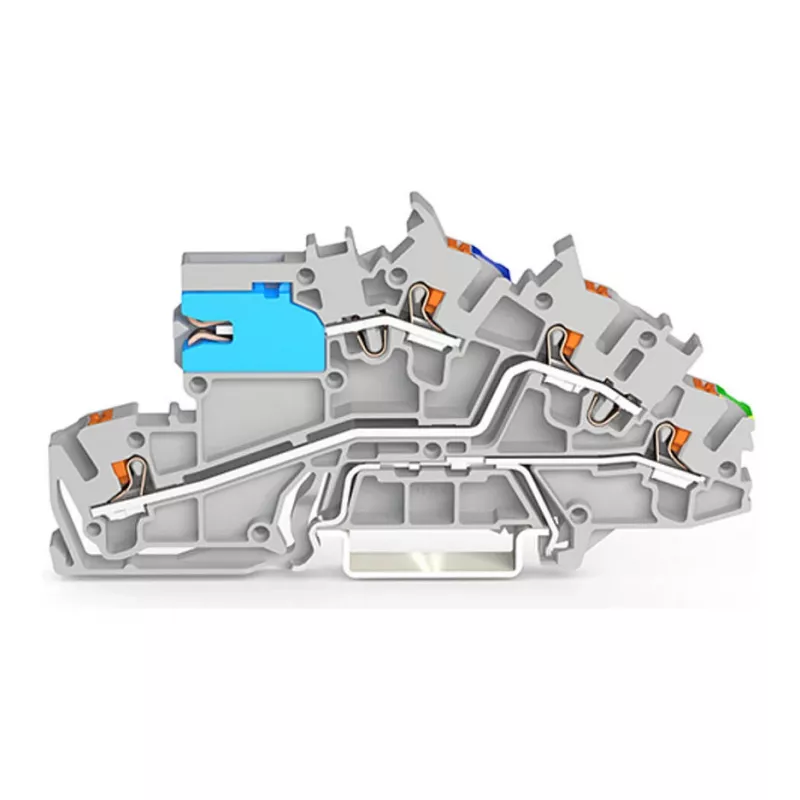

WAGO 2203-7641 Paigaldus-mitmetasandiline klemmliist N-eralduslülitiga, NT/L/PE, hall

Elektrikud ja paneeliehitajad, kes töötavad DIN-liistu paigaldistega, vajavad sageli kompaktset viisi toite jaotamiseks ning neutraaljuhi eraldusfunktsiooni tagamiseks. WAGO 2203-7641 paigaldus-mitmetasandiline klemmliist ühendab kolm potentsiaali – NT, L ja PE – ühte halli korpusesse, sisseehitatud N-eralduslülitiga ohutuks isoleerimiseks testimise või hoolduse ajal. Selle PUSH WIRE® tehnoloogia võimaldab tööriistavaba ühendamist täis- ja keerdjuhtmetega, muutes selle praktiliseks valikuks jaotuskilpide, juhtimiskappide ja hoone paigaldiste jaoks.

Peamised tehnilised andmed

• Toote tüüp: Paigaldus-mitmetasandiline klemmliist
• Potentsiaalide arv: 3 (NT, L, PE)
• Tasandite arv: 3
• Ühendustehnoloogia: PUSH WIRE®
• Nimiristlõige (L/NT): 4 mm²
• Nimiristlõige (PE): 4 mm²
• Ühenduspunktide koguarv: 6 (2 potentsiaali kohta)
• Nimipinge (II/2): 400 V
• Nimilöögipinge (II/2): 4 kV
• Nimivool: 32 A
• Täisjuhtme suurus: 0,5 - 4 mm² (20 - 12 AWG)
• Keerdjuhtme suurus: 0,5 - 2,5 mm² (20 - 14 AWG)
• Eemalduspikkus: 11 mm
• Paigaldusviis: DIN-liist 35
• Värv: Hall
• Isolatsioonimaterjal: Polüamiid (PA66)
• Eriomadus: N-eralduslüliti

Miks seda valida

N-eralduslüliti võimaldab neutraaljuhi isoleerida ilma juhtmeid eemaldamata, mis kiirendab tõrkeotsingut ja tagab vastavuse ohutuseeskirjadele. PUSH WIRE® ühendused vähendavad paigaldusaega ja tagavad usaldusväärse, hooldusvaba ühenduse. Kompaktne kolmetasandiline disain säästab ruumi DIN-liistul, samas kui hall polüamiidkorpus pakub vastupidavust ja selget identifitseerimist.

Ideaalne kasutus

• Jaotuskilbid elu- ja ärihoonetes
• Juhtimiskapid tööstusmasinatele
• Paigaldised, mis nõuavad perioodilist neutraali isoleerimist testimiseks
• Olemasolevate DIN-liistu koostude täiendamine eraldusfunktsiooniga

Hea teada

Klemmliist on ette nähtud töötamiseks ümbritseva õhu temperatuuril kuni 85 °C ja vastab IEC/EN 60947-7-1 nõuetele. See kuulub WAGO 2203 seeriasse, mis on tuntud oma usaldusväärsete push-in ühenduste ja kompaktse jalajälje poolest. Keerdjuhtmete puhul on optimaalse kontakti tagamiseks soovitatav kasutada juhtmehülse.
