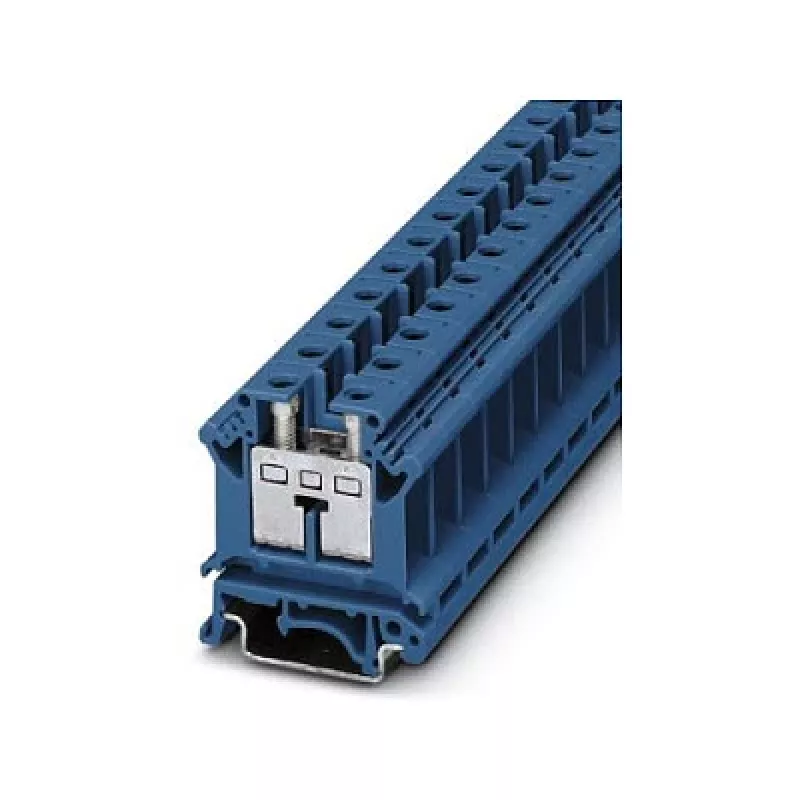

Phoenix 3006205 UIK 16 BU Läbiv klemmliist, sinine, 16 mm², kruviühendus, DIN-rajale

Phoenix 3006205 UIK 16 BU on läbiv klemmliist, mis on ette nähtud usaldusväärseteks elektriühendusteks DIN-rajal. See sinine kruviklemm sobib juhtmete ristlõigetele 0,5–16 mm² (AWG 20–6) ja toetab nimivoolu 76 A nimipingel 1000 V, mistõttu sobib see nõudlikeks tööstuslikeks rakendusteks.

Eelised

Tänu kruviühenduse tehnoloogiale tagab UIK 16 BU gaasikindla ja vibratsioonikindla ühenduse. Polüamiidist korpus pakub suurepärast isolatsiooni ja vastab UL 94 V-0 süttivusnõuetele. Kompaktne disain võimaldab tihedat juhtmestikku, samas kui lai töötemperatuuri vahemik -60 °C kuni 105 °C tagab töökindluse karmides tingimustes.

Sobib kasutamiseks

• Läbiv juhtmestik juhtimiskilpides ja jaotuskarpides
• Tööstusmasinad ja jaotusseadmed
• Jaotuskilbid ja toiteallikad

Peamised tehnilised andmed

• Klemmi tüüp: läbiv klemmliist
• Ühendus: kruviühendus, 2 ühendust
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 76 A
• Juhi ristlõige: 0,5–16 mm² (täis- või painduv)
• AWG juhtme suurus: 20–6
• Eemalduspikkus: 12 mm
• Kruvi keerme: M4, pingutusmoment 1,5–1,8 Nm
• Paigaldus: DIN-rajale NS 35/7,5 või NS 35/15
• Töötemperatuur: -60 °C kuni 105 °C
• Korpuse materjal: polüamiid, leegiaeglusti UL 94 V-0
• Värv: sinine

Soovitused

Optimaalseks tööks kasutage sobivat kruvikeerajat õige pöördemomendi seadega (1,5–1,8 Nm) ja eemaldage juhtme isolatsioon soovitatud pikkuses 12 mm. Veenduge, et klemm on kindlalt DIN-rajale kinnitatud.
