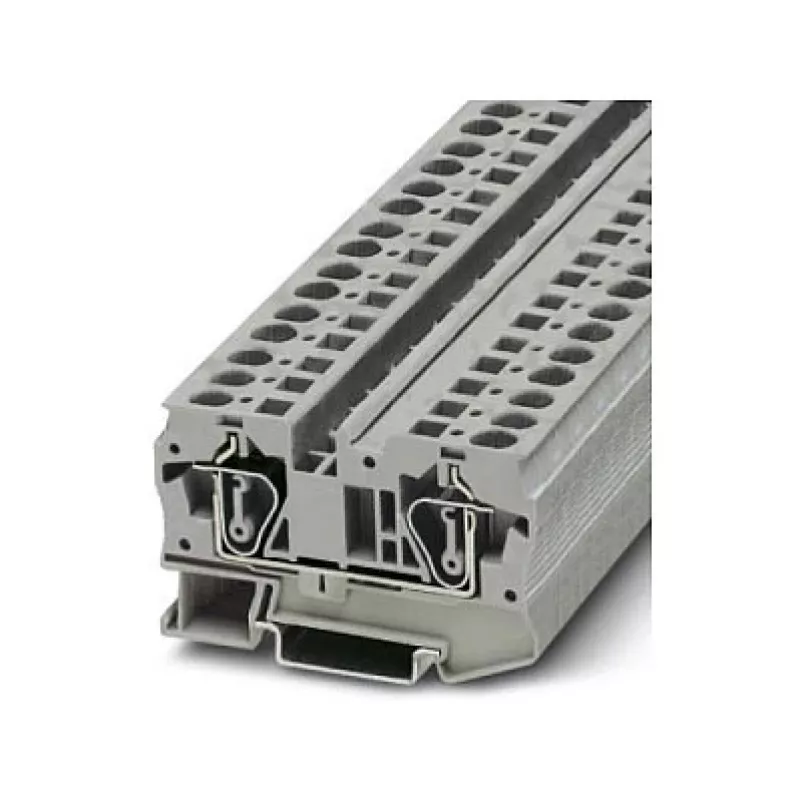

Phoenix 3031487 ST 6 vedruhülsiga läbiv klemmliist, 6 mm², 1000 V, 41 A, hall

Tööstuslikes juhtpaneelides on usaldusväärne ja hooldusvaba juhtmestik hädavajalik. Phoenix 3031487 ST 6 vedruhülsiga läbiv klemmliist lahendab selle, pakkudes kindlat ja vibratsioonikindlat ühendust juhtmetele kuni 6 mm². Selle tööriistavaba vedruhülsitehnoloogia kiirendab paigaldust, tagades samal ajal püsiva kontaktjõu ka karmides tingimustes. See klemmliist sobib ideaalselt toite- ja signaali jaotamiseks automaatikasüsteemides, masinaehituses ja elektripaigaldistes.

Kellele see on mõeldud

See klemmliist on mõeldud elektriinseneridele, paneeliehitajatele ja hooldustehnikutele, kes vajavad kompaktset ja suure voolutugevusega ühenduspunkti standardsetele DIN-liistudele. See sobib rakendustesse, kus on vaja sagedast juhtmestiku muutmist või kus ruum on piiratud, näiteks juhtkappides, mootorijuhtimiskeskustes ja jaotuskilpides.

Peamised omadused

• Vedruhülsiga ühendus: tööriistavaba, vibratsioonikindel ja hooldusvaba.
• Kõrge nimivool: 41 A nimivool nõudlike vooluringide jaoks.
• Lai juhtmevalik: vastu võtab tahkeid juhtmeid 0,2–10 mm² ja painduvaid juhtmeid 0,2–6 mm².
• Kompaktne disain: ainult 8,2 mm lai, säästab liisturuumi.
• Vastupidav korpus: hall polüamiid (PA) UL 94 V0 süttivusklassiga.
• Lihtne paigaldus: klõpsab NS 35/7,5 või NS 35/15 DIN-liistule.

Tehnilised andmed

• Tüüp: läbiv klemmliist
• Ühendusmeetod: vedruhüls
• Ühenduste arv: 2
• Positsioonide arv: 1
• Nimiristlõige: 6 mm²
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 41 A
• Juhtme ristlõige, tahke: 0,2–10 mm²
• Juhtme ristlõige, painduv: 0,2–6 mm²
• AWG vahemik: 24–8
• Eemalduspikkus: 12 mm
• Korpuse materjal: polüamiid (PA)
• Värv: hall
• Paigaldustüüp: DIN-liist NS 35/7,5, NS 35/15
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Saasteaste: 3
• Liigpingekategooria: III

Näpunäited

Optimaalseks tööks kasutage painduvate juhtmete puhul juhtmekehasid, et vältida juhtmete katkemist ja tagada kindel ühendus. Enne sisestamist kontrollige alati juhtme suurust ja eemalduspikkust. Seda klemmliistu saab kombineerida Phoenixi otsakatetega ja vaheseintega, et suurendada ohutust rühmitatud paigaldistes.
