Juhtmepistik METZ CONNECT 130B23-E

METZ CONNECT 130B23-E juhtmepistik on modulaarne Cat.6A RJ45 otsastusüksus Keystone 90° kaablisisestusvormingus. Sellel on tugev, ühes tükis korduvkasutatav korpus, mis on viimistletud tsinksurvevaluga ja on mõeldud paigaldamiseks ilma spetsiaalsete tööriistadeta. Üksus toetab nii täis- (AWG 26/1 kuni 22/1) kui ka keerdjuhtmeid (AWG 26/7 kuni 22/7), kasutades isolatsiooni läbistavaid ühendusi (IDC), ja on sertifitseeritud Cat.6A jõudlusele kuni klassini EA.

Eelised

Pistik pakub tööriistavaba paigaldust koos tõmbetõkestiga, mis klõpsatab otse survestuskorgile, ja sisaldab intelligentset kaablihaldust survestuskorgis, et mahutada tugevalt keerdunud kaableid. Juhtme määramine T568A ja T568B jaoks on trükitud survestuskorgile. Komponent on testitud ja sertifitseeritud GHMT poolt ning vastab asjakohastele Cat.6A jõudluse standarditele, toetades 10 GBit Ethernetit, kaugtoidet (PoE, PoE+ ja UPOE) ning HDBaseT-d.

Sobib

• Cat6 / Cat6e / Cat6A keerdpaari võrgukaablite otsastamiseks
• 10 GBit Etherneti paigaldisteks (IEEE 802.3an)
• Paigaldisteks, mis nõuavad PoE, PoE+ või UPoE toidet üle Etherneti
• HDBaseT signaali edastamiseks ja struktureeritud juhtmestiku paneelide jaoks

Peamised spetsifikatsioonid

• Mudel: METZ CONNECT 130B23-E (BTR)
• Tüüp: Modulaarne Cat.6A RJ45 otsastusüksus, Keystone, 90° sisestus
• Juhtme ühilduvus: AWG 26/1 kuni 22/1 (täis), AWG 26/7 kuni 22/7 (keerd)
• Korpus: ühes tükis, tsinksurvevaluga viimistletud, korduvkasutatav
• Standardid ja testimine: GHMT Cat.6A taasmanustatud PVP sertifitseeritud; komponendi testimine vastavalt ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 ja IEC 60603-7-51; vastavusklass EA kuni 500 MHz; komponent testitud kuni 600 MHz, link kuni 800 MHz
• Toetatud teenused: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Värv: hõbedane
• Kogus pakendis: 10 tk pakendis

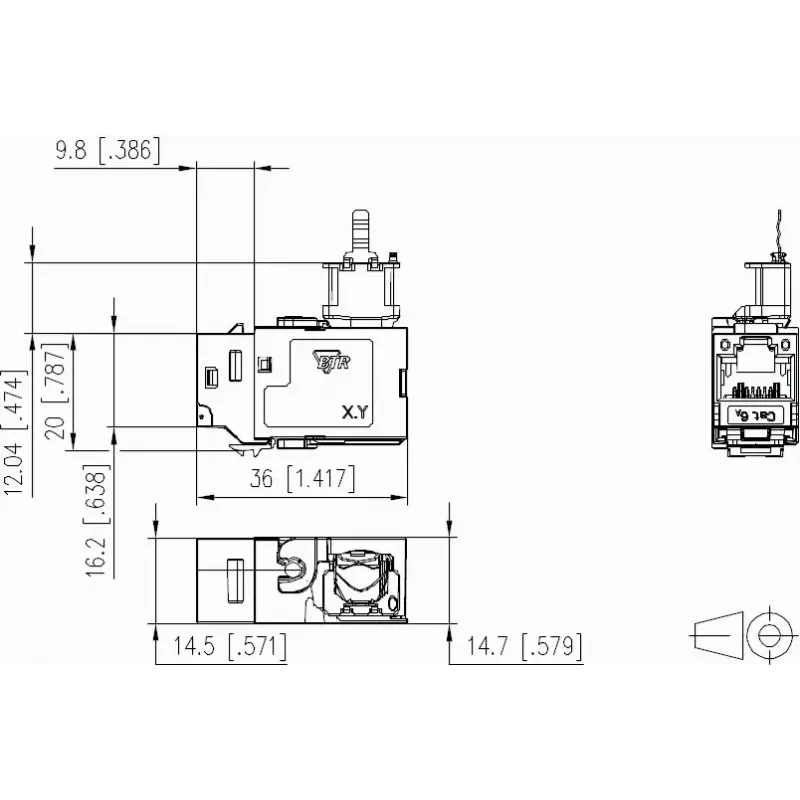

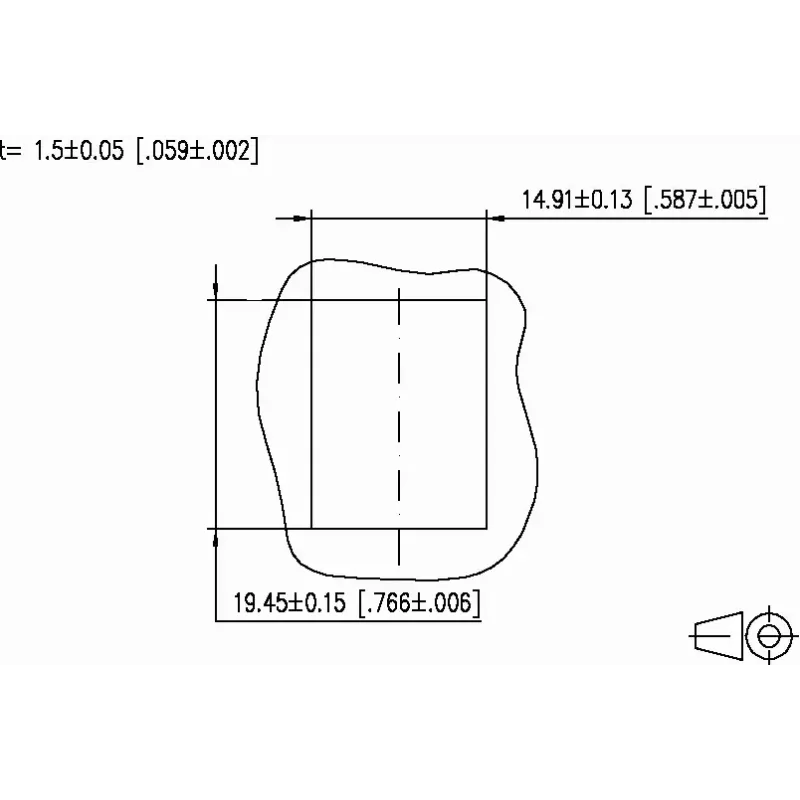

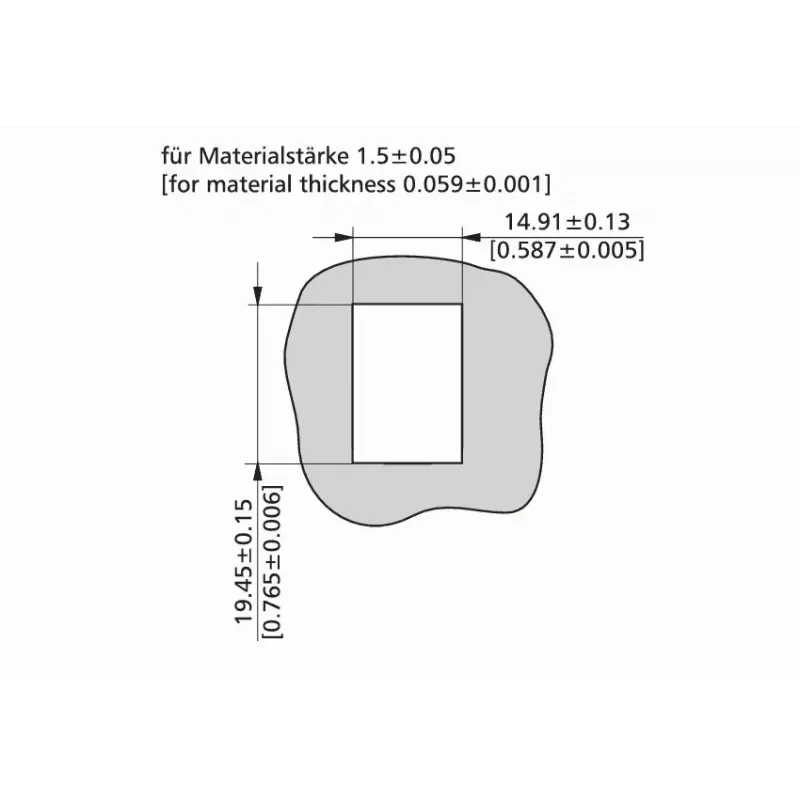

• Mõõtmed (toode): laius 14,7 mm, sügavus 36 mm, kõrgus 32 mm
• RoHS: vastavuses

Kasutamine

Valmistage Cat6/6e/6A kaabel ette, eemaldades välimine ümbris, et paljastada keerdpaarid. Keerdkeerake paare lahti ainult nii palju kui sisestamiseks vajalik ja järgige survestuskorgile trükitud juhtme määramist T568A või T568B jaoks. Sisestage üksikud juhtmed IDC pesadesse ja suruge survestuskorkjuhtide otsastamiseks; tõmbetõkesti klõpsatab survestuskorgile kindlaks kinnitamiseks. Pärast otsastamist asetage Keystone'i moodul sobivasse plaatpaneeli, esiplaati või pesa avasse 90° orientatsioonis kaabli sisestamiseks.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage määratud juhtmemõõtude piires (AWG 26–22), järgige trükitud T568A/T568B määranguid ja vältige paaride liigset lahtikeerutamist. Veenduge, et pistikut kasutatakse paigaldistes, mis vastavad Cat.6A kanali/lingi nõuetele, ning kontrollige otsastusi sobiva testimisseadmega.
