Traadiühendus BTR NETCOM 130863-02-E

BTR NETCOM 130863-02-E traadiühendus on kompaktne välitingimustes kokkupandav pistik kuni Cat.7A 8-soonelistele vaskandmesidekaablitele. See tagab Class FA jõudluse kuni 1000 MHz (ühenduses Cat.7A kaablitega) ja toetab 10 GBit Etherneti. Pistiku korpus on sobivate kaablitega kasutamisel IP67-võimeline, sellel on viimistletud kolmeosaline tsink-survevalukorpus, mis sobib tööstuslikuks kasutamiseks, ja kompaktne kuju (läbimõõt 16,8 mm × pikkus 64 mm). Seda müüakse üksikult ning see on mõeldud vaskandmesidekaablite ühendamiseks, pikendamiseks, parandamiseks või ümberpaigutamiseks.

Eelised

Pistik on GHMT sertifitseeritud vastavalt ISO/IEC 11801 Ed.2.2:2011-06 ja IEC 61156-5 Ed.2.1:2012-12 ning vastab Class FA nõuetele kuni 1000 MHz. See toetab Power over Ethernetit (PoE, PoE+ ja UPoE) ning IEEE 802.3an 10 GBit tööd. Kolmeosaline tsink-survevalukorpus ühendab varjestuskontakti ja tõmbetugevduse, pakub IP67 kaitset koos sobivate kaablitega ning võimaldab lihtsat ja kiiret kokkupanekut ilma eritööriistadeta.

Sobib juhuks

• Cat.6A / Cat.7A vaskandmesidekaablite välitingimustes kokkupanek
• 8-sooneliste andmesidekaablite ühendamine, pikendamine, parandamine või ümberpaigutamine
• Tööstuslikud Etherneti ja võrgupaigaldised, mis vajavad IP67 kaitset
• Rakendused, mis vajavad PoE, PoE+ või UPoE toiteedastust

Peamised tehnilised andmed

• Mudel: BTR NETCOM 130863-02-E
• Jõudlus: Class FA kuni 1000 MHz (Cat.7A kaabliga)
• Standardid: ISO/IEC 11801 Ed.2.2:2011-06 (GHMT sertifitseeritud), IEC 61156-5 Ed.2.1:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Ühildub PoE, PoE+ ja UPoE-ga
• Korpus: viimistletud tsink-survevalu, kolmeosaline
• Kaitse: IP67 (sobivate kaablitega kasutamisel)

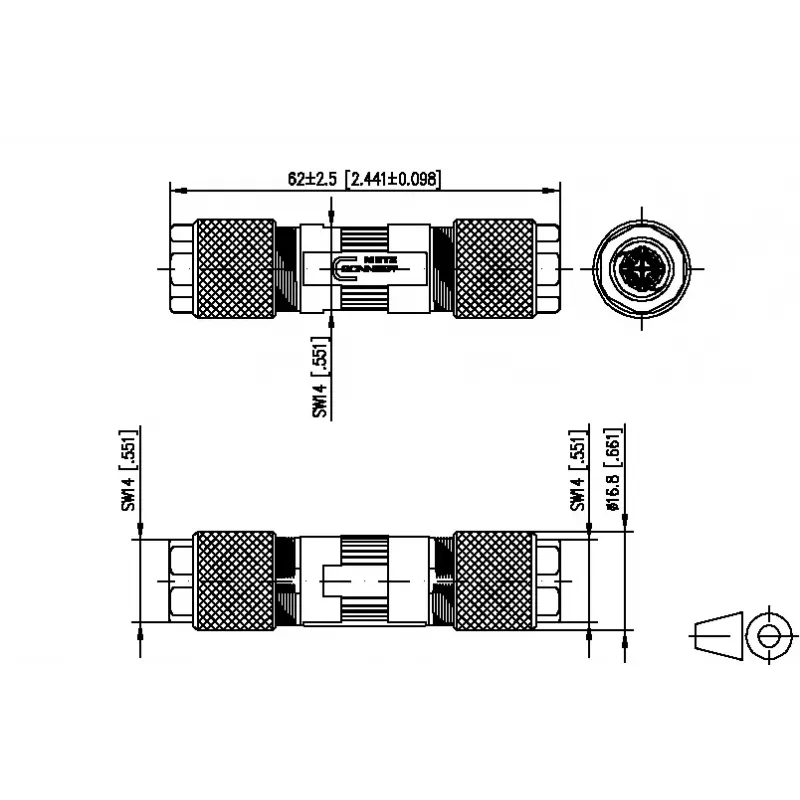

• Mõõtmed: läbimõõt 16,8 mm × pikkus 64 mm
• Kaabliühilduvus: välisläbimõõt 5,0–9,7 mm
• Juhtmeühilduvus: täisjuhe AWG 24/1 kuni 22/1 (0,5–0,64 mm), keerutatud juhe AWG 24/7 kuni 22/7 (0,61–0,76 mm); juhtme läbimõõt kuni 1,6 mm
• Kokkupanek: isolatsiooniväljatõrjeühendused (IDC); eritööriistu pole vaja
• Materjali märkus: roostevabast terasest komponendid vastavalt tootja spetsifikatsioonile

Kasutusjuhend

Valmistage kaabel ette, eemaldades väliskesta, et see vastaks nõutavale sisestuspikkusele, veendudes, et kaabli üldläbimõõt jääb vahemikku 5,0–9,7 mm ja juhtme läbimõõdud vastavad ettenähtud vahemikele. Sisestage üksikud sooned isolatsiooniväljatõrjeühendustesse (IDC) vastavalt vajalikule kaabeldusskeemile (säilitades paaride järjestuse ja keerdumise vastavalt vajadusele). Pange kokku kolm korpuse osa, et hõlmata varjestuskontakti ja tõmbetugevdust, seejärel kinnitage korpus, et saavutada IP67 kaitse sobiva kaabliga. Standardseks kokkupanekuks ei ole vaja eritööriistu; järgige tootja kokkupanekujuhiseid pöördemomendi väärtuste ja tihendusprotseduuri osas.

Soovitused

Kasutage pistikut ainult ühilduvate Cat.7A (või sobivate Cat.6A) vaskkaablitega, mille välisläbimõõt on vahemikus 5,0–9,7 mm. Enne kokkupanekut kontrollige juhtmete suurusi ning tagage õige paaride järjestus ja varjestuse pidevus Class FA jõudluse ja usaldusväärse 10 GBit töö jaoks. IP67 kaitse saavutamiseks paigaldage koos ühilduvate tihendatud kaablitega ja veenduge, et tihendid on korralikult paigas.
