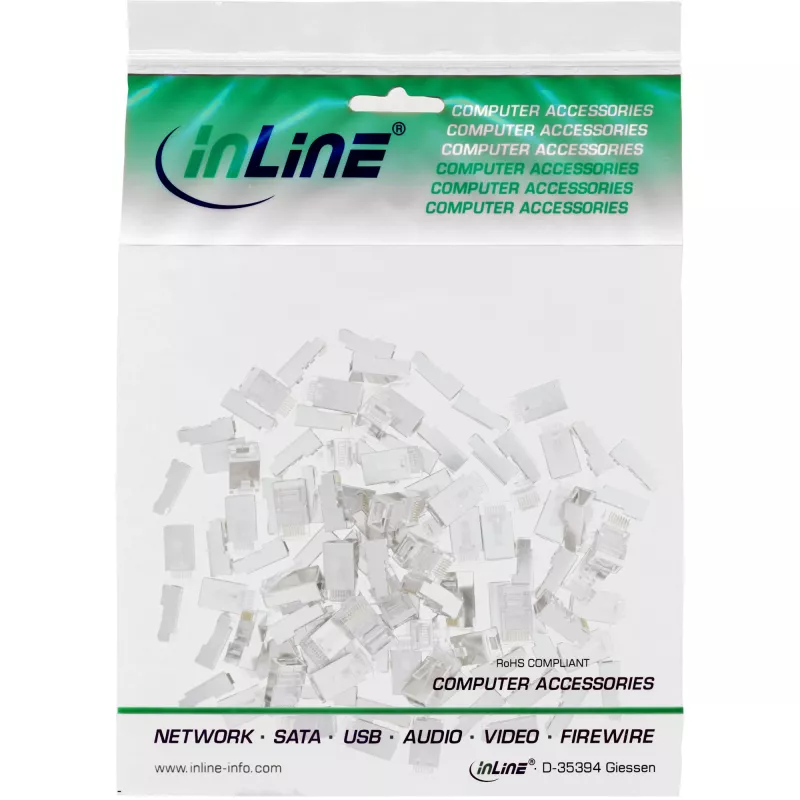

Pistik 8P8C RJ45 isane varjestatud ümmarguste kaablite jaoks, InLine, 10 tk pakend, hõbedane

InLine varjestatud 8P8C (RJ45) isased pistikud ümmarguste võrgukaablite jaoks, tarnitakse 10 tk pakendis hõbedase viimistlusega. Need modulaarpistikud on mõeldud Etherneti otsakute loomiseks ja parandamiseks seal, kus on vaja varjestatud ühendust. Pistikud sobivad standardsete ümmarguste kaablite läbimõõtudega ja kasutavad tavalist 8P8C kontaktskeemi, samas kui integreeritud metallvarje vähendab elektromagnetilisi häireid, et säilitada signaali terviklikkus elektromüraga keskkondades.

Eelised

Need varjestatud RJ45 isased pistikud tagavad ühtlase mehaanilise kontakti ja maanduse STP- ja varjestatud kaablitele, aidates minimeerida ülekõnet ja väliseid elektromagnetilisi häireid. Metallkest parandab vastupidavust võrreldes varjestamata pistikutega ning hõbedane viimistlus pakub korrosioonikindlust usaldusväärseks pikaajaliseks tööks. Pakendis on kümme pistikut, need sobivad väikesteks paigaldus- või remonditöödeks, ilma et peaks ostma suuremaid koguseid.

Sobib

• RJ45 otsakute pressimiseks ümmargustele varjestatud keerdpaar (STP) võrgukaablitele
• Varjestatud Etherneti kaablite kahjustatud RJ45 otste parandamiseks
• Väikeste paigaldusprojektide jaoks, kus on vaja varjestatud ühendusi
• Keskkondadesse, kus esineb võimalikke elektromagnetilisi häireid

Peamised tehnilised andmed

• Pistiku tüüp: 8P8C (RJ45) isane modulaarpistik
• Kontaktide konfiguratsioon: Standardne 8-kontaktiline kontaktskeem Etherneti jaoks
• Varje: Metallkest EMI/RFI kaitseks ja maanduseks
• Kaabli tüüp: Mõeldud ümmargustele varjestatud/ekraaniga keerdpaarkaablitele
• Viimistlus: Hõbedavärviline metallpind korrosioonikindluseks
• Pakendi kogus: 10 pistikut pakendis

Kasutamine

Valmistage ümmargune varjestatud võrgukaabel ette, eemaldades välimise mantli ja paljastades fooliumipunutise ning äravoolujuhtme vastavalt kaablitootja juhistele. Keerake paarid lahti minimaalselt vajalikul määral, joondage juhid valitud juhtmestiku standardi järgi ja sisestage need täielikult pistikusse nii, et iga juhe asetseb õige kontakti all. Veenduge, et punutud varje ja äravoolujuhe puutuvad kokku metallkestaga korralikuks maanduseks. Pressige pistik sobiva RJ45 presstööriistaga, mis on ette nähtud varjestatud pistikute jaoks, kontrollides, et kontaktid on täielikult sisse pressitud ja kaabel on kindlalt kinni.

Soovitused

Kasutage ühilduvate presstööriistadega, mis on mõeldud varjestatud RJ45 pistikute jaoks, ja kontrollige enne kokkupanekut kaabli läbimõõdu ühilduvust. Testige otsastatud kaableid Etherneti kaablitesteriga, et kinnitada ühenduvust, paaride järjestust ja varje ühenduvust. Niiskuse või söövitava keskkonnaga kokkupuutuvate paigalduste puhul kaaluge täiendavaid tõmbekaitse- ja tihendusmeetmeid.
