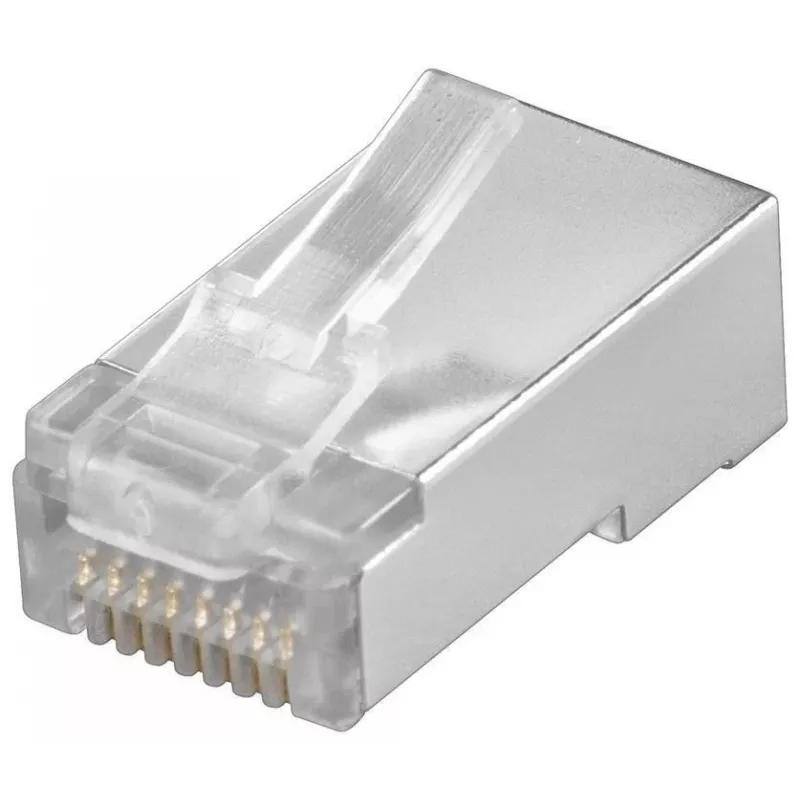

Microconnect KON504-10 juhtmepistik RJ45 läbipaistev

Microconnect KON504-10 on läbipaistev RJ45 juhtmepistik, mis on mõeldud Cat5e kaabli lõpetamiseks. Kompaktne ja kerge, kaaluga umbes 0,01 kg, pakub see väikest vormitegurit, mis on lihtne paigutada kitsastesse kohtadesse ja mugav käsitseda paigaldamise ajal. Pistikul on läbipaistev korpus, mis võimaldab visuaalselt kontrollida juhtmete joondust ja kontaktide sisestamist, tagades usaldusväärsed Ethernet-ühendused põhiliste võrguvajaduste jaoks.

Eelised

Pistiku kompaktsed mõõtmed ja väike kaal lihtsustavad käsitsemist ja vähendavad pinget korduvate lõpetamiste ajal. Läbipaistev korpus võimaldab kiiresti visuaalselt kontrollida juhtmete järjekorda ja täielikku sisestamist enne pressimist. Mõeldud Cat5e jaoks, toetab see juhtmete paigutust ja kontaktide sügavust, mis on vajalikud stabiilseks signaaliedastuseks tüüpilistes 100 Mbps ja Gigabit-valmis Cat5e paigaldustes. Lihtne disain vähendab vale istumise riski ja aitab saavutada ühtlaseid pressimistulemusi.

Sobib kasutamiseks

• Cat5e kaabli lõpetamine kodu- ja väikekontori võrkudes
• Olemasolevate RJ45 kaablisõlmede parandamine ja remont
• Kiired kohapealsed paigaldused, kus eelistatakse kompaktseid pistikuid
• Töö, mis nõuab juhtmete joonduse visuaalset kinnitamist enne pressimist

Peamised tehnilised andmed

• Pistiku tüüp: RJ45
• Ühilduv kaablikategooria: Cat5e
• Korpuse värv: läbipaistev
• Ligikaudne kaal: 0,01 kg
• Pakendi mõõtmed: 76 mm x 50 mm x 25 mm

Kasutamine

Eemaldage Cat5e kaabli väliskest, et paljastada keerdpaarid, keerake lahti ja korraldage juhtmed vastavalt valitud juhtmestiku standardile (T568A või T568B). Sisestage korraldatud juhtmed täielikult RJ45 pistikusse nii, et iga juhe istub oma vastavasse kontakti ja kaabli kest ulatub pistiku pingevabastuseni. Kasutage sobivat pressimistööriista, et suruda pistiku kontaktid kokku ja kinnitada kaabel. Pärast pressimist kontrollige visuaalselt juhtmete asukohti läbi läbipaistva korpuse ja testige lõpetatud kaablit võrgutestriga, et kinnitada pidevus ja õige paaride kaardistus.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage pistikut ainult Cat5e kaablitega ja veenduge, et juhtmete isolatsioon on eemaldatud õige pikkuseni. Kasutage pistiku tüübile vastavat korralikku RJ45 pressimistööriista ja tehke pärast lõpetamist pidevuse või kaabli sertifitseerimise test. Hoidke pistikuid kuivas keskkonnas ja vältige kaabli liigset painutamist lõpetamise lähedal, et säilitada pikaajaline ühenduse kvaliteet.
