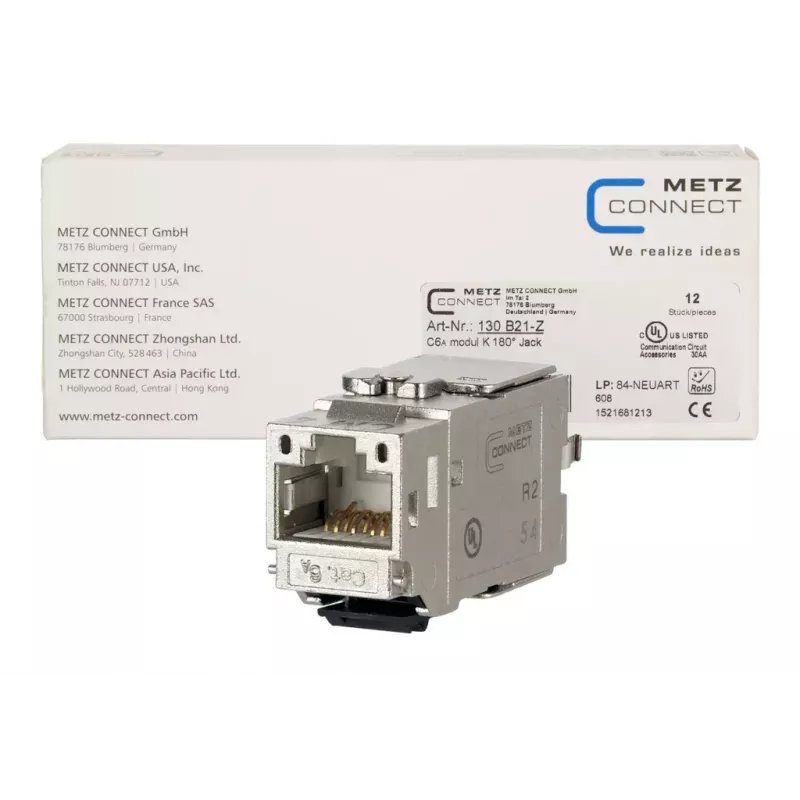

Juhtmepistik METZ CONNECT 130B21-Z

METZ CONNECT 130B21-Z juhtmepistik on modulaarne Cat.6A RJ45 otsastusüksus Keystone-vormingus, 180° kaablisisendiga. Ühes tükis tsinksurvevalust korpus on korduvkasutatav ja vastupidav. See toetab täis- ja keerdsoontraate ning tarnitakse 12 tk komplektina suuremate paigalduste jaoks.

Eelised

Pistik võimaldab tööriistavaba paigaldust koos tõmbetugevdusega, mis klõpsatakse otse pitskorgile ja pakub intelligentset kaablikorraldust, mis sobib tugevalt keerutatud kaablitele. See toetab mõlemat T568A ja T568B juhtmete skeemi, mis on trükitud pitskorgile. Üksus on sertifitseeritud Cat.6A jõudlusele (GHMT uuesti sisseehitatud PVP) ja vastab komponentide ning süsteemi standarditele kuni klassini EA, testimisega kõrgematele sagedustele komponentide ja lingi jõudluse osas. See on ühilduv 10 GBit Etherneti, PoE variantide ja HDBaseT-ga.

Sobib

• Cat6/6e/6a struktureeritud kaabelduse paigaldustele
• Keystone-paneelidele ja -pistikupesadele 180° kaablisisendiga
• 10 GBase-T Etherneti võrkudele ja PoE-toitega seadmetele
• Keskkondadesse, kus on vaja korduvkasutatavaid, tööriistavabu otsastusi

Peamised tehnilised andmed

• Toote tüüp: modulaarne Cat.6A RJ45 otsastusüksus, Keystone, 180° kaablisisend
• Juhtme mahutavus: täissoon AWG 26/1 kuni 22/1 ja keerdsoon AWG 26/7 kuni 22/7 (IDC)
• Korpus: ühes tükis, tsinksurvevalu, korduvkasutatav
• Sertifikaadid: GHMT Cat.6A uuesti sisseehitatud PVP; komponentide testimine ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Jõudlus: klass EA kuni 500 MHz (ISO/IEC 11801); komponente testitud kuni 600 MHz; linki testitud kuni 800 MHz
• Ühilduvus: 10 GBit Ethernet (IEEE 802.3an), PoE/PoE+ / UPoE / 4PPoE, HDBaseT
• Pakend: 12 tk komplekt (ei müüda üksikult)
• Bränd / MPN / EAN: BTR / 130B21-Z / 4251394608617

Kasutusjuhend

Sisestage kaabel 180° sisendisse, paigutage juhtmed vastavalt pitskorgile trükitud T568A või T568B värvikoodile ja suruge juhtmed isolatsiooninihkepistikutesse (IDC). Klõpsake tõmbetugevdus pitskorgile, et kaabel kinnitada; otsastamiseks pole vaja spetsiaalseid tööriistu. Disain toetab üleminekut 25G süsteemidele ilma täiendavate tööriistadeta.

Soovitused

Kasutage pistikut kaablitega, mis vastavad määratud AWG vahemikele, ja järgige usaldusväärse signaali tagamiseks trükitud juhtmete skeemi. Hoidke ja transportige 12 tk komplekti originaalpakendis, et vältida survevalukorpuse ja kontaktide mehaanilisi kahjustusi.
