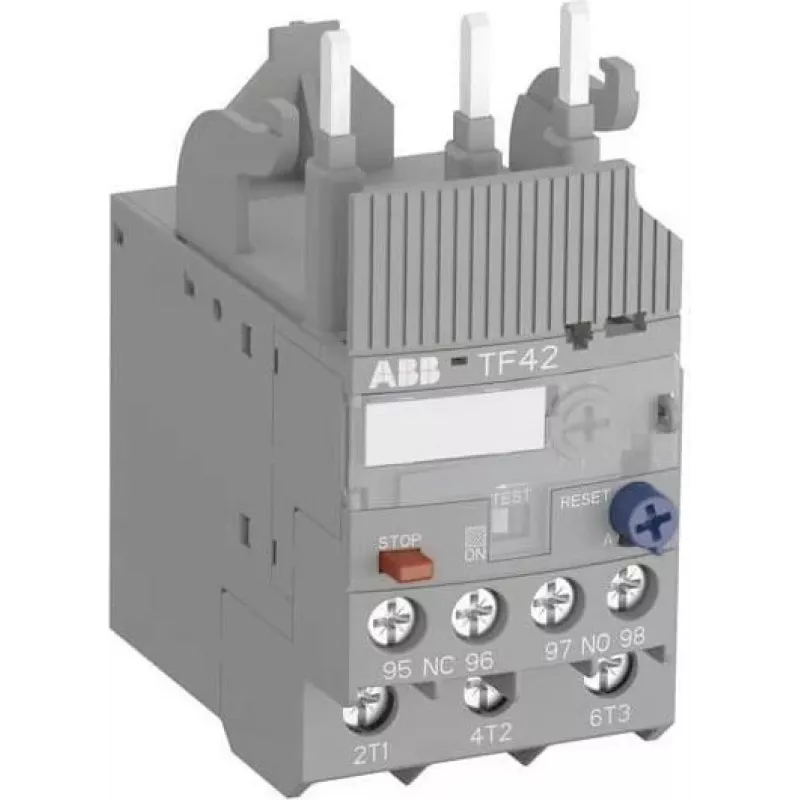

ABB TF42-2.3 Termokaitserelee 1.8-2.3A

ABB TF42-2.3 termokaitserelee tagab usaldusväärse mootorikaitse kolmefaasilistes rakendustes, täpse voolu seadistusvahemikuga 1.8 kuni 2.3 A. Selle otsepaigaldusdisain tagab kindla kinnituse ABB kontaktoritele AF09 kuni AF38 ning manuaalne/automaatne lähtestusfunktsioon võimaldab paindlikku kasutust tööstuskeskkondades.

Eelised

See relee pakub väljalülitusklassi 10 reageerimist, tagades kiire lahtiühendamise ülekoormuste korral, et vältida mootori kahjustusi. Lai töötemperatuuri vahemik -25 kuni +60 °C ja IP20 kaitseaste muudavad selle sobivaks nõudlikes tingimustes. Abikontaktid (1 NO + 1 NC) võimaldavad integreerimist juhtimisahelatesse olekute signaliseerimiseks ja blokeerimiseks.

Sobib

• Kolmefaasiliste mootorite kaitseks nimivooluga kuni 2.3 A
• Otsepaigaldus ABB AF09-AF38 kontaktoritele
• Tööstuslike juhtpaneelide ja mootorikäivitite jaoks
• Rakendused, mis nõuavad manuaalset või automaatset lähtestust

Peamised tehnilised andmed

• Voolu seadistusvahemik: 1.8 - 2.3 A
• Pooluste arv: 3
• Väljalülitusklass: 10
• Nimitalitluspinge: 690 V AC
• Nimiisolatsioonipinge: 690 V
• Nimilöögitaluvuspinge: 6 kV
• Abikontaktid: 1 NO + 1 NC
• Lähtestustüüp: Manuaalne ja automaatne
• Kaitseaste: IP20
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Klemmi tüüp: Kruviklemmid
• Standardid: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Soovitused

Usaldusväärse mootorikaitse tagamiseks kompaktsetes käivituskoostudes ühendage TF42-2.3 ABB AF-seeria kontaktoritega ja tagage õige koordineerimine vastavalt IEC standarditele.
