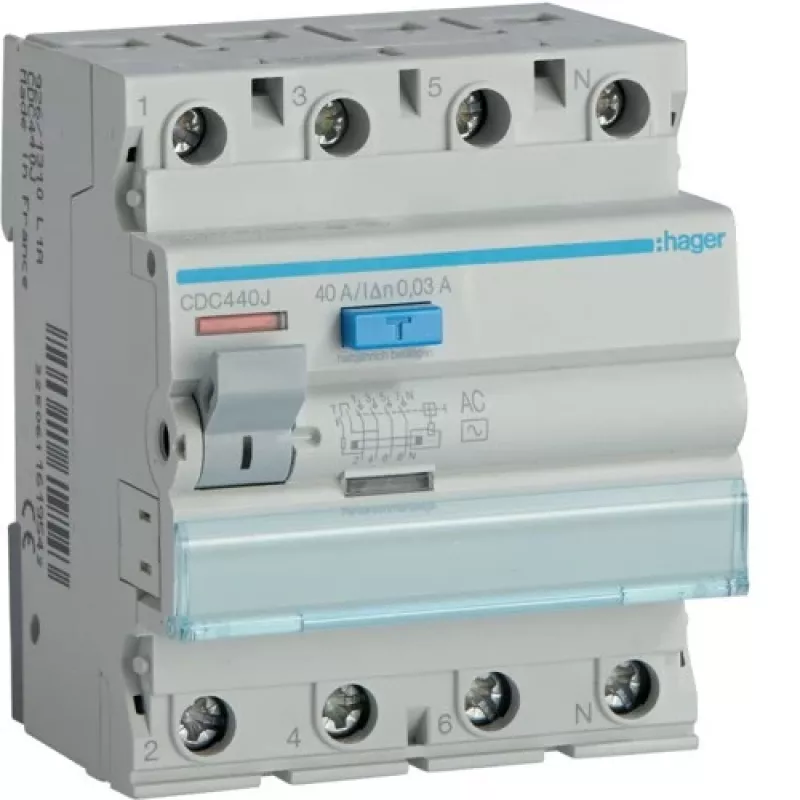

Rikkevoolurelee Hager CD441J 30 mA 4×40 A AC

Hager CD441J 30 mA 4×40 A AC on rikkevoolurelee, mis on ette nähtud ohtliku maanduslekke tuvastamiseks ja katkestamiseks vahelduvvooluahelates. Seade on konfigureeritud neljapooluselise releena nelja eraldi 40 A väljundiga, pakkudes tsentraalset rikkevoolukaitset mitmele väljuvale ahelale. 30 mA tundlikkusega on see mõeldud elektrilöögi ohu vähendamiseks ja paigaldise üldise ohutuse suurendamiseks elamu- ja väikeärikeskkondades.

Eelised

Relee pakub selektiivset lekke tuvastamist nimivoolu rakendumisvooluga 30 mA ja nelja 40 A lülitusväljundiga, et jaotada kaitset mitme ahela vahel. Selle kompaktne konstruktsioon võimaldab paigaldamist jaotuskilpidesse ning vahelduvvoolu-tüüpi tundlikkus võimaldab usaldusväärselt tuvastada vahelduvaid rikkevoole. Seade toetab toite kiiret katkestamist ohtliku lekke korral, aidates minimeerida maandusriketest põhjustatud vigastuste ja tulekahju potentsiaali.

Sobib

• Elamute elektrijaotuskilbid
• Väikesed äripinnad ja väikekontorid
• Mitme väljuva ahela kaitsmine maanduslekke eest
• Uuendused või järelpaigaldused, kus on vaja tsentraalset rikkevoolu tuvastamist

Peamised spetsifikatsioonid

• Kaitse tüüp: vahelduvvoolu rikkevoolu tuvastamine
• Nimivoolu rakendumisvool: 30 mA
• Konfiguratsioon: 4-pooluseline relee
• Lülitusvõime pooluse kohta: 40 A
• Kavandatud rakendus: lekke tuvastamine ja ohutuse tagamiseks katkestamine

Kasutamine

Paigaldage rikkevoolurelee jaotuskilpi vastavalt kohalikele elektrieeskirjadele ja juhtmestiku tavadele. Ühendage toide ja neli väljuvat ahelat vastavate sisend- ja väljundklemmidega, tagades õige faasi- ja nullijuhtme pidevuse. Kontrollige korrektset tööd funktsionaalse testiga pärast juhtmestiku ühendamist ja pärast mis tahes hooldust; testseadmeid või sisseehitatud testimisvõimalust (olemasolul) võib kasutada rikkevoolu simuleerimiseks ja õigeaegse katkestuse kinnitamiseks 30 mA juures.

Soovitused

Järgige riiklikke juhtmestiku standardeid ja tootja paigaldusjuhiseid. Veenduge, et järgitakse kaitselist koordineerimist eelnevate ja järgnevate seadmetega, et minimeerida tarbetuid rakendumisi, säilitades samal ajal nõutavad ohutustasemed. Viige läbi perioodiline funktsionaalne testimine ja visuaalne kontroll, et kinnitada jätkuvat usaldusväärsust.
