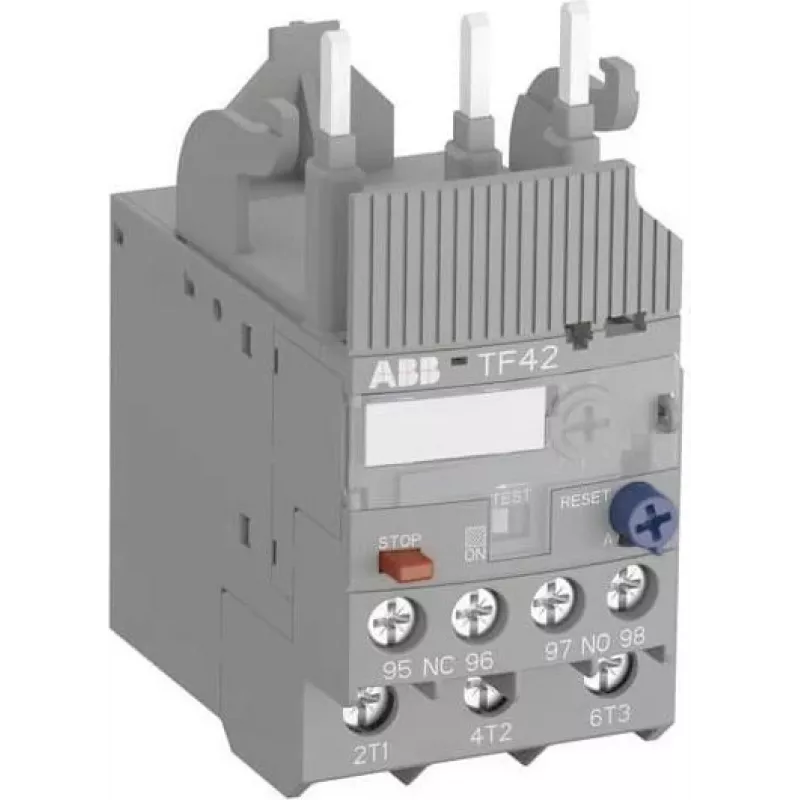

ABB TF42-1.7 Termorelee, 1.2 - 1.7 A, klass 10, 3-pooluseline, 690 V AC/DC

Mootori läbipõlemine püsiva ülekoormuse tõttu on pidev oht tööstuskeskkonnas. ABB TF42-1.7 termorelee tagab usaldusväärse kaitse kolmefaasilistele mootoritele, katkestades vooluahela, kui vool ületab ohutu taseme. Seades vahemikus 1,2 kuni 1,7 A ja klassi 10 väljalülituskarakteristikuga reageerib see kiiresti ülekoormustingimustele, võimaldades samal ajal mootori normaalset käivitumist. See relee on konstrueeritud otsepaigalduseks ABB AF-seeria kontaktoritele, lihtsustades paigaldust ja tagades usaldusväärse koostöö.

Kellele see on mõeldud

See relee on mõeldud paneeliehitajatele, hooldustehnikutele ja OEM-idele, kes vajavad kompaktset ja usaldusväärset mootorikaitset rakendustes nagu konveierid, pumbad, ventilaatorid ja tööpinkid. See sobib nii uutesse paigaldistesse kui ka rekonstrueerimistesse, kus ruum on piiratud ja usaldusväärne ülekoormuskaitse on vajalik.

Peamised omadused

• Reguleeritav vooluseade 1,2 A kuni 1,7 A täpseks mootori sobitamiseks.
• Klassi 10 väljalülituskõver kaitseb mootoreid normaalse käivituse ajal, vältides samas pikaajalisest ülekoormusest põhjustatud kahjustusi.
• Kolme pooluseline konstruktsioon diferentsiaalse faasikadu kaitsega.
• Käsitsi ja automaatne lähtestusrežiim paindlikuks kasutamiseks.
• Otsepaigaldus ABB AF09...AF38 kontaktoritele; sobib ka iseseisvaks paigalduseks.
• Auxiliary contacts: 1 NO + 1 NC olekuteabe andmiseks ja juhtimise blokeerimiseks.
• Laia töötemperatuuri vahemik: -25 °C kuni +60 °C.
• Vastab rahvusvahelistele standarditele IEC/EN 60947-4-1, UL ja CSA.

Tehnilised andmed

• Voolu seadevahemik: 1,2 - 1,7 A
• Väljalülitusklass: klass 10
• Pooluste arv: 3
• Nimitalitluspinge: 690 V AC / 600 V DC
• Nimiisolatsioonipinge: 690 V
• Nimilöögitaluvuspinge: 6 kV
• Auxiliary contacts: 1 NO + 1 NC
• Lähtestuse tüüp: käsitsi ja automaatne
• Paigaldus: otse kontaktorile / iseseisev
• Sobivad kontaktorid: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Töötemperatuur: -25 kuni +60 °C
• Laotustemperatuur: -40 kuni +70 °C
• Kaitsetase: IP20
• Võimsuskadu pooluse kohta: 0,5 W
• Standardid: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Näpunäiteid

Seadke voolu reguleerimisketas mootori nimivoolule vastavalt andmesildile. Mootorite puhul, millel on suur käivitusvool, veenduge, et väljalülitusklass sobib käivitusajaga. Kasutage käsitsi lähtestusrežiimi, kui rike nõuab operaatori sekkumist enne taaskäivitust. Kontrollige regulaarselt relee tolmu kogunemist ja tagage piisav ventilatsioon, et säilitada täpne termiline reaktsioon.
