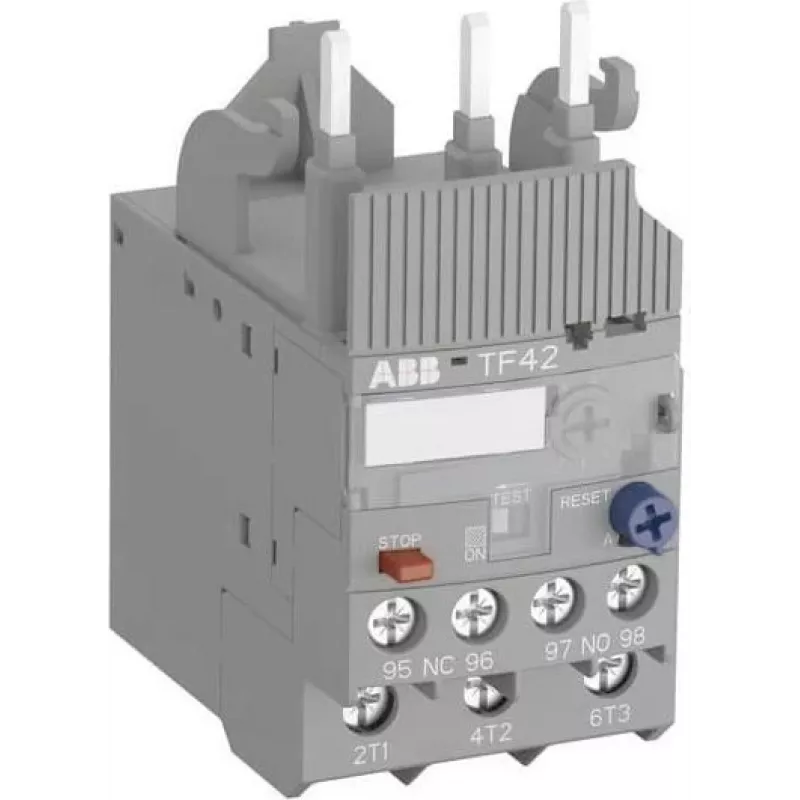

ABB TF42-3.1 termiline ülekoormusrelee, 2,4-3,1 A, 690 V AC, 3-pooluseline, klass 10, kruviklemmid 1SAZ721201R1033

Industriaalettevõtete mootorijuhtimispaneelides kaitseb ABB TF42-3.1 termiline ülekoormusrelee kolmefaasilisi mootoreid, katkestades toite, kui tuvastatakse liigne vool. Vahemikku 2,4 kuni 3,1 A seatuna sobib see selles vahemikus olevatele mootoritele ning kinnitub otse ABB AF09-AF38 kontaktoritele või eraldiseisva seadmena. Relee reageerib faasikaole ning sisaldab nii käsitsi kui ka automaatset lähtestamist, ühe normaalavatud ja ühe normaal-suletud abikontaktiga oleku signaliseerimiseks.

Põhiandmed

• Nimivoolu vahemik: 2,4 - 3,1 A
• Nimipinge: 690 V AC
• Pooluste arv: 3
• Rakendumisklass: klass 10
• Paigaldus: otse kontaktori külge (AF09-AF38) või eraldiseisvalt
• Kaitseaste: IP20
• Abikontaktid: 1 NO + 1 NC
• Ühenduse tüüp: kruviklemmid
• Temperatuuri kompenseerimine: -25 kuni +60 °C
• Standardid: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947

Miks valida

Usaldusväärse mootorikaitse jaoks projekteeritud TF42-3.1 ühendab täpse termilise tajumise faasikadu tundlikkusega, et vältida ülekoormusest ja ühefaasilisest tööst tulenevaid kahjustusi. Kompaktne disain lihtsustab paneeli paigutust, samas kui otse kontaktori külge kinnitamine vähendab juhtmestiku vaeva. Lai ümbritseva temperatuuri vahemik ja vastupidav konstruktsioon tagavad järjepideva jõudluse nõudlikes keskkondades.

Ideaalne kasutus

• Väikeste kolmefaasiliste mootorite kaitsmine konveieritel, pumpades ja ventilaatorites
• Olemasolevate ABB kontaktori paigaldiste uuendamine
• Eraldiseisev ülekoormuskaitse kohandatud juhtimispaneelides
• Rakendused, mis nõuavad käsitsi või automaatse lähtestamise paindlikkust

Hea teada

Relee vastab rahvusvahelistele standarditele, tagades ühilduvuse ja ohutuse. Selle kruviklemmid võtavad vastu mitmesuguseid juhtme suurusi ning IP20 reiting sobib paigaldamiseks kappide sisse. Temperatuuri kompenseerimine säilitab rakendumise täpsuse erinevates ümbritseva keskkonna tingimustes, muutes selle töökindlaks valikuks tööstusautomaatikas.
