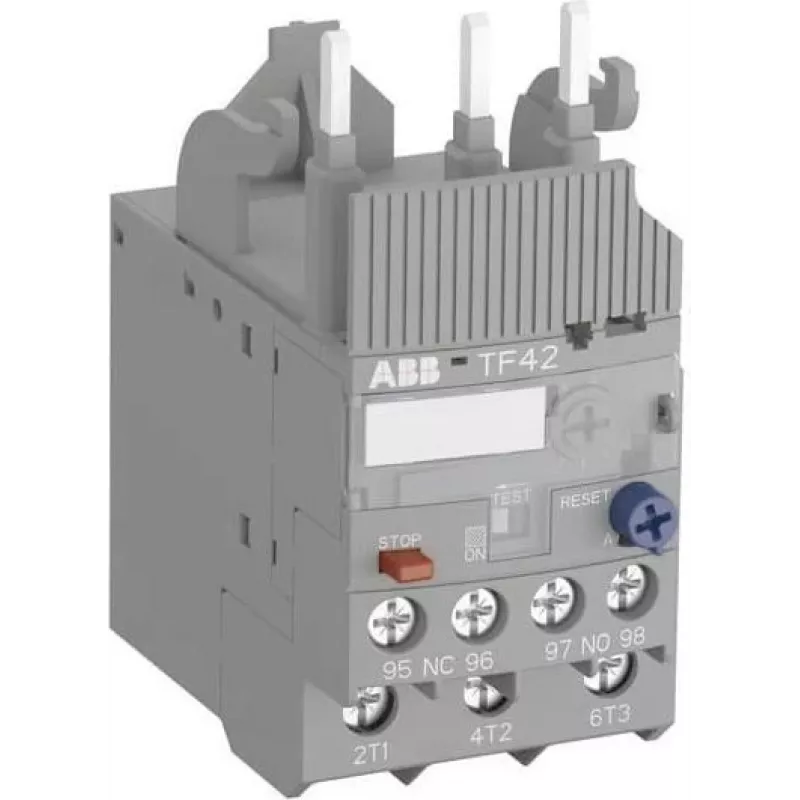

ABB TF42-13 Termokaitserelee, 9-13 A, 3-pooluseline, klass 10, 690 V AC, 1NO+1NC

Tööstuslike mootorijuhtimiskilpide puhul kaitseb ABB TF42-13 termokaitserelee kolmefaasilisi mootoreid ülekoormuse või faasikao põhjustatud ülekuumenemise eest. Seadke pöördnupp 9 ja 13 A vahele, et see vastaks mootori täiskoormuse voolule, ja relee rakendub 10 sekundi jooksul 7,2-kordse seadistatud voolu korral. Paigaldage see otse ABB AF09...AF38 kontaktoritele või eraldiseisva seadmena adapteriga. Hooldusmeeskonnad hindavad käsitsi/automaatset lähtestust ja testifunktsiooni kiireks kasutuselevõtu kontrolliks.

Peamised tehnilised andmed

• Nimitalitlusvoolu vahemik: 9,0 – 13,0 A
• Väljalülitusklass: klass 10
• Pooluste arv: 3
• Nimitalitluspinge: 690 V AC
• Nimiisolatsioonipinge: 690 V
• Nimilöögitaluvuspinge: 6 kV
• Abikontaktid: 1 NO + 1 NC
• Paigaldus: otse kontaktorile või eraldiseisvana adapteriga
• Lähtestus: käsitsi ja automaatne
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Kaitsetase: IP20
• Standardid: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Ühendustüüp: kruviklemmid
• Ühilduvad kontaktorid: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Võimsuskadu pooluse kohta: 1,6 W maksimaalse voolu korral
• Faasikao tundlikkus: jah
• Reguleerimine: pöördnupp skaalaga
• Testifunktsioon: jah

Miks seda valida

TF42-13 ühendab täpse termokaitse vastupidava konstruktsiooniga nõudlike tööstuskeskkondade jaoks. Selle faasikao tundlikkus hoiab ära mootori läbipõlemise ühefaasilise töö tõttu, samas kui lai reguleerimisvahemik katab tavalised mootorisuurused. Otsene paigaldus ABB kontaktoritele säästab ruumi ja lihtsustab juhtmestikku. Vastavus rahvusvahelistele standarditele tagab usaldusväärse töö kogu maailmas.

Ideaalne kasutus

• Kolmefaasiliste mootorite kaitsmine konveiersüsteemides, pumpades, ventilaatorites ja kompressorites
• Olemasolevate ABB kontaktorite paigaldiste täiendamine termokaitsereleega
• Eraldiseisev kaitse mootoritele kuni 13 A, kasutades adapterit
• Rakendused, mis nõuavad käsitsi või automaatset lähtestusvalikut

Hea teada

Relee on varustatud kruviklemmidega turvaliste ühenduste jaoks ning pöördnupuga täpseks voolu seadistamiseks. Testifunktsioon simuleerib väljalülitust, et kontrollida kaitseskeemi. Eraldiseisva paigalduse korral kasutage sobivat adapterit (ei kuulu komplekti). IP20 kaitsetase tähendab, et see tuleb paigaldada korpusesse. Enne paigaldamist või hooldust ühendage alati toide välja.
