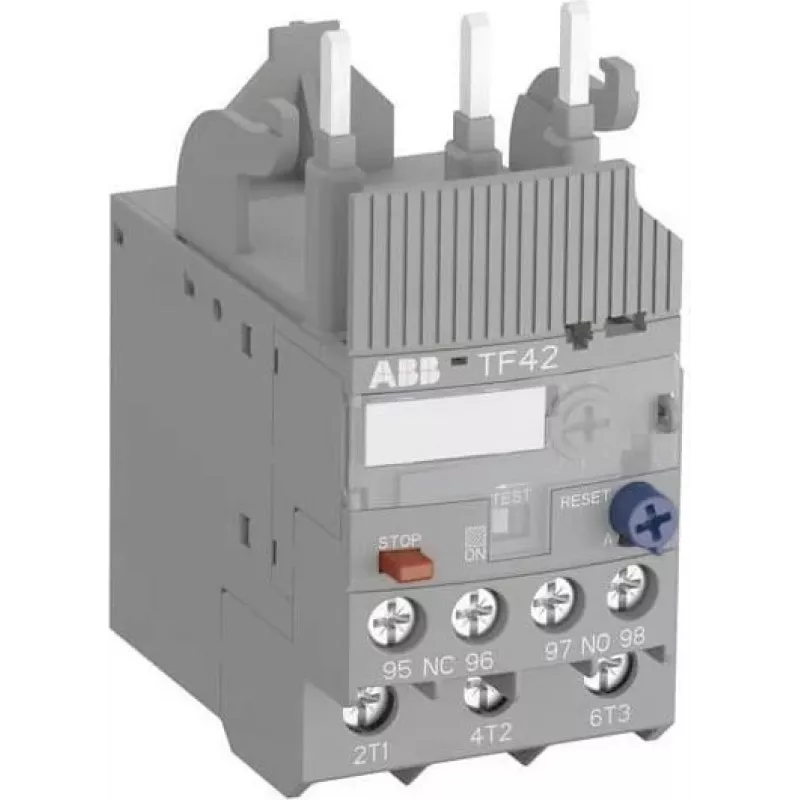

ABB TF42-0.74 Termokaitserelee, Trip Class 10, 0.55-0.74 A, 3-poolne, 1NO+1NC

Elektrimootorid on ülekoormuse korral haavatavad ülekuumenemisele ning ilma usaldusväärse kaitseta on kallid seisakud ja kahjustused vältimatud. ABB TF42-0.74 termokaitserelee lahendab selle, jälgides mootori voolu ja ühendades vooluringi lahti, kui ülekoormus kestab kauem kui ohutu ajavahemik. Seadistatud vooluvahemikule 0,55–0,74 A ja väljalülitusklassile 10 pakub see täpset kaitset väikestele kolmefaasilistele mootoritele, tagades nende töö termilistes piirides.

Kellele see on mõeldud

See relee on mõeldud paneeliehitajatele, hooldusinseneridele ja OEM-idele, kes vajavad töökindlat mootorikaitset tööstuslikes juhtimissüsteemides. See sobib eriti hästi rakendustesse väikeste mootoritega, nagu pumbad, ventilaatorid, konveierid ja tööpingid, kus ruum on piiratud ja töökindlus on kriitiline.

Peamised omadused

• Reguleeritav vooluseade 0,55 A kuni 0,74 A täpseks ülekoormuskaitseks.
• Väljalülitusklass 10 tagab kiire väljalülituse ülekoormuse korral, kaitstes mootori mähiseid.
• Kolme pooluse konstruktsioon tasakaalustatud kaitseks kolmefaasilistele mootoritele.
• Auxiliary contacts: 1 NO + 1 NC signaalimiseks ja juhtimisahela integreerimiseks.
• Käsitsi ja automaatne lähtestusrežiim paindlikuks tööks.
• Otsene paigaldus ABB AF09...AF38 kontaktoritele või iseseisev kruviühendustega.
• IP20 kaitse, sobib paigaldamiseks suletud juhtpaneelidesse.
• Vastab rahvusvahelistele standarditele IEC/EN 60947-1, 60947-4-1, 60947-5-1 ja UL/CSA.

Tehnilised andmed

• Nimitalitlusvoolu vahemik: 0,55–0,74 A
• Väljalülitusklass: 10
• Pooluste arv: 3
• Auxiliary contacts: 1 NO + 1 NC
• Nimitalitluspinge (Ue): 690 V AC
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Nimisagedus: 50/60 Hz
• Paigaldus: otse kontaktorile või iseseisev
• Sobivad kontaktorid: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Lähtestuse tüüp: käsitsi ja automaatne
• Kaitsetase: IP20
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Ümbritseva õhu säilitustemperatuur: -50 kuni +80 °C
• Klemmi tüüp: kruviklemmid
• Võimsuskadu pooluse kohta: 1,5 W
• Standardid: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Näpunäited

Paigaldamisel veenduge, et relee on seadistatud mootori täiskoormusvoolule (FLC) vahemikus 0,55–0,74 A. Automaatse lähtestuse rakenduste puhul veenduge, et juhtimisahel suudab ohutult toime tulla automaatse taaskäivitusega. Paigaldage relee alati puhtasse ja kuiva korpusesse, et säilitada IP20 kaitse.
